Re: *ORIC 1/ATMOS * TOPIC OFFICIEL

[barbarian_bros]

Il n'a de Xenon que le nom non ?

Si il y en a un qui a piqué le nom à l'autre, ce serait plutôt celui des Bitmap Brothers, sorti 5 ans plus tard, et vu la taille du marché du jeu micro britannique, ils connaissaient forcément.
A l'époque quand j'ai découvert le jeu sur ST je me suis demandé comment ils avaient pu réutiliser le nom.

Xenon1, Oric 1/Atmos. IJK Software (John S. Sinclair) : 1983.
Xenon, Amiga/ST/CPC/MSDOS/MSX/Spectrum/C64. Bitmap Brothers : 1988.

[crapahute]

... et Xenon3 sur Oric en 1985.

[Urbinou]

Si on va par là, il y avait aussi un flipper vers 80. Paraît même qu’un gaz se nomme pareil !

[kennethoric]

Génial ce blog !!!!

J'adore cette photo :



C'etait souvent comme ca avant... Amstrad

L'ordi dans la salle avec les cables sur la tv familiale !!!!!!!!

C etait comme ca chez moi, avec, plus tard, un modulateur sur la sortie vidéo pour faire tourner mes jeux dans ma chambre avec un televiseur noir et blanc à lampes planqué dans l'armoire...

[spharrier07]

A l'époque, j'ai bavé pendant des mois devant l'Oric mais... la télé de la maison n'avait pas de prise péritel.
Et tous les vendeurs me disaient qu'avec un modulateur UHF ça ne marcherait jamais.
Je ne l'ai donc pas acheté...

J'ai su plusieurs années plus tard que ça aurait marché, en faisant le test avec mon Atari ST sur la même vieille télé. Grrr

[kennethoric]

Pour ceux qui ont une interface IJK, j ai adapté un PACMAN (GHOSTGOBBLER) avec la manette Atari sur Oric.
Bon jeu !
https://ceo.oric.org/wp-content/uploads/wpforo/default_attachments/1608414080-GHOSTGOBBLER-j.zip

[Matari]

Bonjour à tous,

Besoin de vous, connaisseurs/experts de l'Oric. J'ai récup un Atmos mais il a été bidouillé. Il fonctionne mais j'ai une image NB dégueulasse en RF et à peine meilleure en RGB/péritel mais presque noire (NB aussi) !?

Une modif concerne le boitier RF, un mod composite avorté ? L'autre c'est comme si on avait ajouté une nouvelle source d'alimentation (d'après le connecteur) !?

Voici les captures.

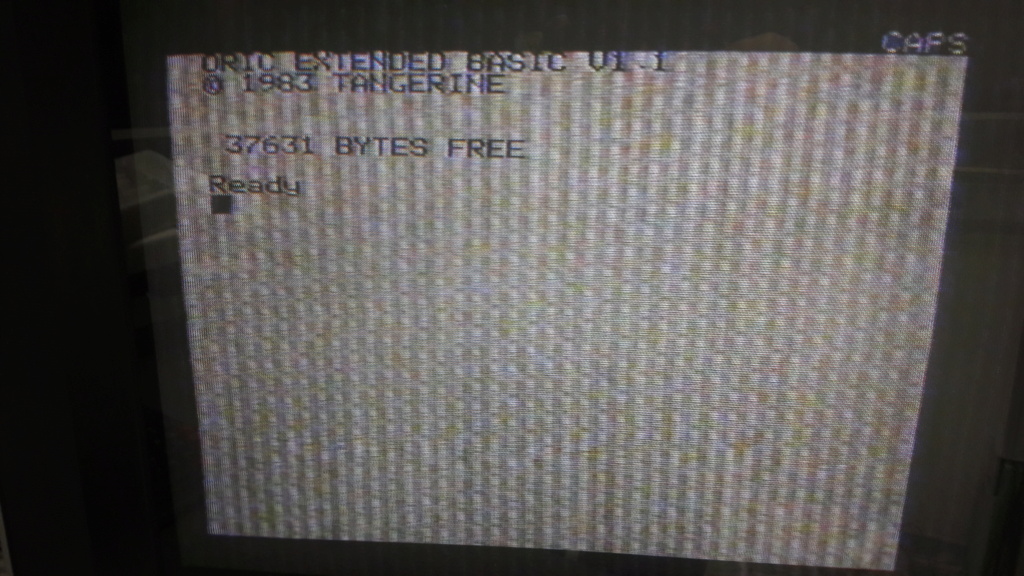

RF :



RBG/péritel (luminosité au max sinon on distingue à peine) :



Les modifs :

[Dbug]

La modif sur le modulateur est classique, le schéma avait été publié dans Théoric, ca permet de rendre le signal vidéo "UK" compatible PAL, ca reste une image de merde, mais au moins c'est plus en inversion vidéo.

Par contre la modif a coté du 6522, je ne sais pas.

La prise péritel de l'Oric n'est pas alimenté, la connection dessus c'est pour la petite alim pour la commutation, c'est probablement la raison pour l'image, coté voltage ca dépend des télés, mais c'est entre 7v et 12v, et il est conseillé de passer a un vrai cable comme celui de Retro Computer Shack qui alimente la péritel depuis le transfo de l'Oric.

[TotOOntHeMooN]

Je regarderai le schéma de la machine.
Mais à mon avis, pour la France il faut virer les hacks et récupérer le RGB...

[Matari]

Merci Dbug et TotO, j'attends ton retour et je vais déjà virer ces mods (c'est ce que je pensais faire pour commencer) !

Pour la péritel je peux au pire en fabriquer une mais j'ai pas l'impression que ce soit le souci...

Pour la commutation, c'est obligatoire ?

Si y'a moyen de récup du composite ce serait déjà pas mal.

[TotOOntHeMooN]

Est-ce que tu as une photo globale de ta carte mère STP ? (avec les références)

[YannAros]

Pour la peritel si tu n’as pas de 12v ou au moins ~5v la tv va passer en composite. Tu va du coup avoir une synchro mais pas d’image (ou juste du cross talk comme tu as)
Ajoute le +12v sur la pin 16 et tu devrais avoir une image.

[Dbug]

Pourquoi virer un mode qui amméliore les choses?
Quasiment tous les orics ont des modifications parce que les machines sont truffées de bugs, et le "service manual" conseille plein de modifications a faire pour que la machine fonctionne bien.
Avant de virer les modifs, vérifie qu'elles ne sont pas nécessaires.

A mon avis la bonne chose a faire, c'est de poser ce genre de question technique sur les forums ou il y a des gens qui connaissent bien la machine, style oric.org ou defence-force, gamopat c'est un forum généraliste, francais, et la majorité des spécialistes de la réparation Oric sont Anglais.

[TotOOntHeMooN]

Soit, débrouillez vous.

[Dbug]

Ca peut toujours servir, le manuel de service de l'Oric: http://home.freeuk.net/48katmos/servman.pdf
Et le guide de réparation: http://oric.signal11.org.uk/html/repairguide.htm

[Matari]

Pour la peritel si tu n’as pas de 12v ou au moins ~5v la tv va passer en composite. Tu va du coup avoir une synchro mais pas d’image (ou juste du cross talk comme tu as)
Ajoute le +12v sur la pin 16 et tu devrais avoir une image.

Ok merci, je vais commencer par ça !

@YannAros, que peut être le connecteur d'alimentation prit sur le 6502 à ton avis ?

[YannAros]

@Matari désolé mais là je vais avoir du mal à te répondre.

[Dbug]

Comme j'ai écrit dans mon premier message, c'est pas le 6502 (CPU) c'est le VIA 6522, le chip en charge de toute ce qui est interruptions, timers, communication avec le port imprimante, clavier, son, chargement et sauvegarde K7.

[Matari]

Comme j'ai écrit dans mon premier message, c'est pas le 6502 (CPU) c'est le VIA 6522, le chip en charge de toute ce qui est interruptions, timers, communication avec le port imprimante, clavier, son, chargement et sauvegarde K7.

Ok, pas de communication vidéo via ce 6522 ?

[Dbug]

Comme j'ai écrit dans mon premier message, c'est pas le 6502 (CPU) c'est le VIA 6522, le chip en charge de toute ce qui est interruptions, timers, communication avec le port imprimante, clavier, son, chargement et sauvegarde K7.

Ok, pas de communication vidéo via ce 6522 ?

Non, le chip chargé de l'affichage c'est l'ULA HCS 10017, au centre de la carte, et aligné sur l'autre axe

[kennethoric]

Bonjour Matari
Pour la modif sur le 6522 cela fait penser a une entrée analogique, comme pour faire entrer le son du magnétophone par une jack sans passer par l'ampli interne, ou, au contraire, visualiser le signal du magnéto a la sortie de l ampli, je ne pense pas que cela a de l interet...Pour avoir une belle image c'est le cordon d'origine avec l'alim12v qu'il faut (on trouve des tutos) ou celui qui est vendu par retro computer shack, qui ne necessite plus le petit transfo supplémentaire. Pour la modif du 6522, on risque d avoir une bande passante différente dans le cas ou tu souhaites faire entrer des fichiers sonores dans l'oric, il existe des formats ultra rapides de chargement comme le CD ou Novalight, si il y a une modif dans l atmos, ca risque de rendre l'entrée incompatible. Apres, on peut charger les jeux par le connecteur d extension,il y a des support de masse numériques SDcard modernes equivalent au Microdisc comme Cumulus,Erebus ou Cumana  Reborn avec sa cle USB, c est plus rapide.

[Matari]

Salut kennethoric, merci pour ces précisions. Du coup les modifs ne servent à rien ?

Étonnant qu'il faille autant de manip/bidouille pour faire fonctionner l'Oric dans de bonnes conditions chez nous !

C'était pareil quand on l'achetait neuf à l'époque ?

[kennethoric]

Un Atmos , c est un Oric-1 "réparé" au niveau du magnétophone et au niveau de la ROM. Donc les bidouilles ne sont pas nécessaires, pour la sortie video RGB (la prise DIN) l'image a toujours été excellente depuis le premier Oric sorti, il n'y a pas eu de modif fabricant a ce niveau là.

[Matari]

Et voilà, un Oric Atmos en état de marche, après quelques tests et l'apport de 3v dans la péritel j'ai droit à une belle image, ça fait plaisir !

Me reste plus qu'à commander le câble de Retro Shack, plus propre que la bidouille actuelle et surtout plus sécurisante.

Merci à tous et en particulier à @TotOOntHeMooN qui m'a bien épaulé/coaché en MP !

[TotOOntHeMooN]

Pas de quoi, ce n'était pas grand chose !

[dealcash]

Salut,

Petit test détaillé du lecteur Erebus sur mon Oric Atmos. en vidéo.


[Matari]

Hyper rapide l'Erebus pour la lecture des .tap !

Dommage qu'il n'y ait pas de boitier qui cumule K7 et D7, les .tap doivent être facilement convertibles non ?

L'effet flamme sur l'Apple II (très simple mais très chouette) sort bien mieux en couleur !

[Dbug]

En théorie un émulateur DSK pourrait fonctionner comme un Erebus, par contre l'inverse n'est pas facilement faisable.

En gros pour émuler un DSK il faut un système complet d'émulation du controleur de disquette, gestion de mémoire overlay, etc... alors que Erebus en gros c'est un truc qui prend la main sur la ROM principale pour la remplacer par sa propre ROM patchée (pour ca que si on me Erebus sur un Oric 1 on se retrouve avec un Atmos) qui redirige les accès K7 vers la carte SD.

[TotOOntHeMooN]

Vu la vitesse de "chargement", j'imagine que l' EREBUS copie le contenu des fichiers .TAP directement en RAM tel un snapshot mémoire ? (d'ailleurs, il se branche au port d'extension et non au port cassette)

[kennethoric]

C est ca, la routine magnéto est patchée avec du code qui change de banque de ROM pour entrer dans du code qui fait communiquer l oric avec la sdcard. L'en tête du fichier TAP est lue pour placer le jeu au bon endroit dans la RAM, puis la ROMBASIC est replacée pour que je jeu puisse démarrer. Faire de la gestion dsk est faisable avec l'Erebus avec une contrainte: Le gestionnaire de disque ne sera pas chargé dans l'oric, l'Erebus ne donne pas acces a la Ram cachée. Il faudra "tricher" en utilisant le gestionnaire déjà gravé dans l'Eprom de l'erebus (il n y a de la place pour ca), donc, pas de modification possible du gestionnaire, vu qu il se trouve en "dur" dans une Eprom, et pour les puristes comme Dbug qui voudraient utiliser la Ram complète pour leur démo ou un jeu volumineux, ca ne sera pas possible. Plutot que de faire un lecteur de disque "bas de gamme" autant utiliser le gestionnaire magnétophone qui maintenant est rapide. On peut faire un jeu TAP de..2 gigaoctets si on le souhaite, avec par exemple des programmes Basic qui se suivent par épisode et se terminent par un CLOAD'''" pour appeler le suivant. Pour les disquettes, il y a le CumanaReborn, un lecteur moderne qui utilise une clé USB a la place de la disquette magnétique.

[TotOOntHeMooN]

Merci pour ces précisions !
Pas de limite du nombre de blocks pour la taille finale d'un jeu ?
