[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

3 participants

Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par leZone Lun 19 Nov 2018 - 12:23

Bonjour,

J'ai eu beau chercher, je n'ai pas trouvé sur le net de tutorial concernant la modification PAYS et FREQUENCE de la Sega Megadrive VA6 (on trouve des VA4, VA5 seulement... Sad )

Ce tuto a pour objectif de poser un interrupteur unique qui permet de changer le mode de sa console en JAPAN / USA / EUROPE cheers
(pour faire fonctionner les jeux protégés selon le pays et la fréquence sans utiliser d'adaptateur, pour utiliser les jeux dans le mode pays fréquence pour lequel ils ont été développés, mais aussi pour "pousser" vos jeux EURO "ralentis" par une mauvaise conversion, en 60Hz)

1- VERSION DE CARTE MERE
Pour connaître sa version, il faut ouvrir la console (quelques vis).

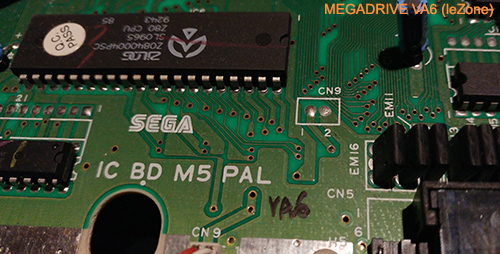

On regarde le numéro de la grosse puce carrée (pas sur la photo), on lit les inscriptions sur la carte mère, et on sait si on a une V6 (ou une V5, ou une V4...)

mots clés : SEGA MEGADRIVE switch IC BD M5 PAL VA6 motherboard Genesis country frequency mod
[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 SEGA-MEGADRIVE-IC-BD-M5-PAL-V6
http://adzone.free.fr/temp/gamopat/mdswitchv6/SEGA-MEGADRIVE-IC-BD-M5-PAL-V6.jpg

2- LES JUMPERS
On trouve 4 jumpers.

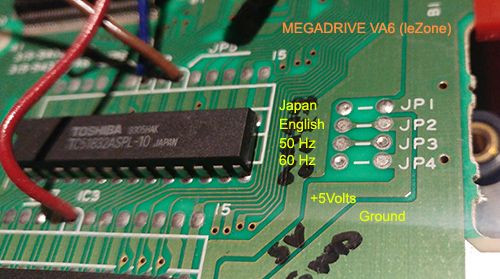

Sur la VA6 européenne (ici une 1601-09 de 1993), ils sont disposés de la manière suivante :
JP1 = non connecté
JP2 = connecté
JP3 = connecté
JP4 = non connecté

JP1 = JAPAN
JP2 = ENGLISH
JP3 = 50Hz (25 ips)
JP4 = 60Hz (30 ips)

Sur une console non modifiée, on retrouve donc ENGLISH + 50Hz = console EURO

On trouve aussi le +5 Volts , et la Masse (ground)
[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Jumpers-origine
http://adzone.free.fr/temp/gamopat/mdswitchv6/jumpers-origine.jpg

3- FONCTIONNEMENT
Le fonctionnement est assez simple.

JP1 ON / JP2 OFF = JAPAN
JP1 OFF / JP2 ON = ENGLISH
JP3 ON / JP4 OFF = 50Hz
JP3 OFF / JP4 ON = 60Hz

On obtiens donc les combinaisons suivantes :
JAP + 60 Hz = console JAP
ENG + 60 Hz = console USA
ENG + 50 Hz = console EURO

4- ON COUPE

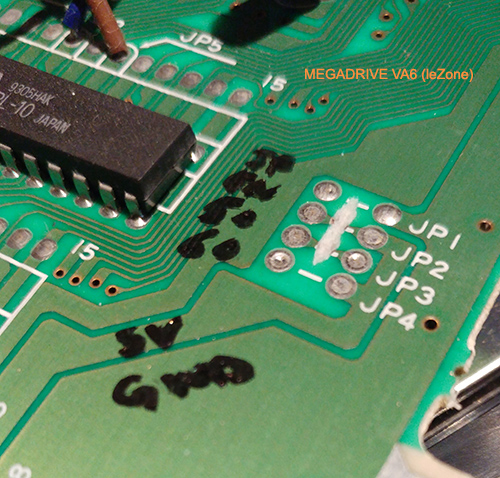

On coupe les 2 jumpers JP2 et JP3
On viens de mettre notre console en mode ENG + 60 Hz = GENESIS USA

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Jumpers-coupes
http://adzone.free.fr/temp/gamopat/mdswitchv6/jumpers-coupes.jpg

5- ON SOUDE

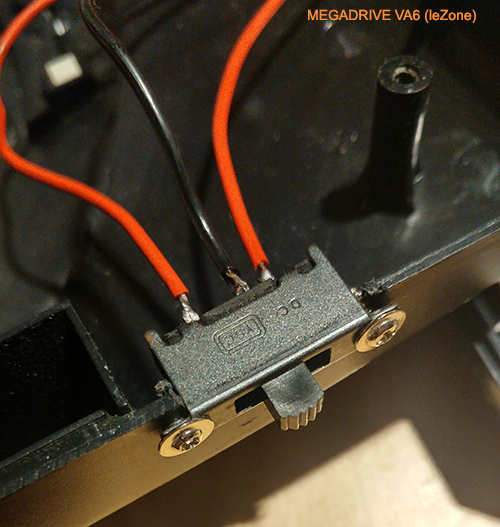

Il faut 1 interrupteur unique à 3 position (switch)
ON 1+2 / OFF / ON 2+3

On soude un fil noir au centre de l'interrupteur, sur la masse prise en JP1
Ground black on JP1 external side

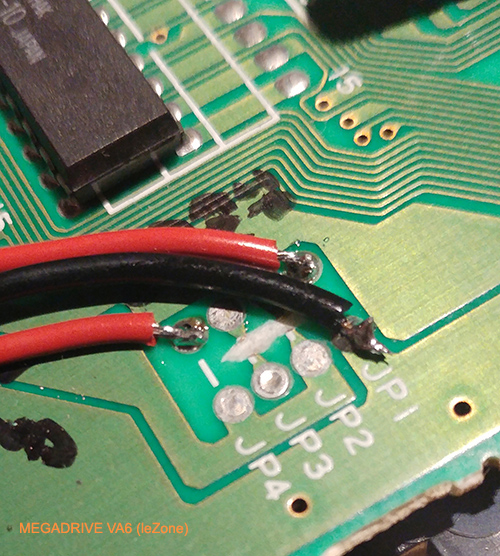

On soude 2 fils aux JP1 et JP4 comme sur la photo
Wire on JP1 component side
Wire on JP4 component side

Et voilà, le tour est joué !

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Inter
http://adzone.free.fr/temp/gamopat/mdswitchv6/inter.jpg

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Fils-sur-CM
http://adzone.free.fr/temp/gamopat/mdswitchv6/fils-sur-CM.jpg

6- ASTUCE TIPS
Pour passer un jeu EURO en 60Hz :
Démarrez le jeu en EURO, puis en cours de jeu, basculez votre interrupteur en USA : votre jeu EURO sera en 60Hz

Un grand merci à tous ceux qui ont déjà fait des tutos pour la V4 et V5, ça m'a permis de mieux m'y retrouver sur cette V6 !


Note au Doc ou aux modérateurs = je vous laisse ranger ce tuto dans la bonne catégorie du forum Wink
leZone
leZone
Docteur agrégé **
Docteur agrégé **

Masculin Nombre de messages : 7204
Age : 51
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par Grosquick Mer 11 Mai 2022 - 10:02

Bonjour merci pour le tuto, des retours sur cette modif j'ai une VA6 et j’hésite avec un kit switchless ? merci
Grosquick
Grosquick
Patient en incubation

Masculin Nombre de messages : 5
Age : 46
Localisation : seine et marne
Date d'inscription : 11/05/2022

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par leZone Jeu 12 Mai 2022 - 9:30

Grosquick a écrit:j’hésite avec un kit switchless ? merci
merci pour ton merci Very Happy

Je ne suis pas très fan du switchless, mais c'est juste un avis personnel (je le trouve trop compliqué à utiliser, pression de 0,5 seconde, 1 seconde ... avec pas mal de fils à mettre, et il faut que le bouton reset fonctionne bien)
Ici, j'avais les fils et l'interrupteur dans ma réserve, et cette console était déjà massacrée au niveau du port cartouche, donc un trou de plus pour l'interrupteur, ce n'était pas très grave
leZone
leZone
Docteur agrégé **
Docteur agrégé **

Masculin Nombre de messages : 7204
Age : 51
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par Grosquick Jeu 12 Mai 2022 - 11:44

leZone a écrit:
Grosquick a écrit:j’hésite avec un kit switchless ? merci
merci pour ton merci Very Happy

Je ne suis pas très fan du switchless, mais c'est juste un avis personnel (je le trouve trop compliqué à utiliser, pression de 0,5 seconde, 1 seconde ... avec pas mal de fils à mettre, et il faut que le bouton reset fonctionne bien)
Ici, j'avais les fils et l'interrupteur dans ma réserve, et cette console était déjà massacrée au niveau du port cartouche, donc un trou de plus pour l'interrupteur, ce n'était pas très grave
Merci pour ton retour, il me manque que le petit switch (commandé pour moins de 2€) je vais tester cette méthode. 3 fils à souder c'est plus simple effectivement, juste faire un petit trou à l’arrière de la coque pour mettre le switch thumleft
Grosquick
Grosquick
Patient en incubation

Masculin Nombre de messages : 5
Age : 46
Localisation : seine et marne
Date d'inscription : 11/05/2022

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par leZone Jeu 12 Mai 2022 - 12:28

Grosquick a écrit:
... juste faire un petit trou à l’arrière de la coque pour mettre le switch
pas obligé si tu veux préserver ta coque, car si tu as une vieille coque il y a un trou à l'arrière de la console qui peut être exploité selon le type de ton interrupteur, ou y sortir des fils aussi au besoin
(il sert à visser le module master system, mais 99% des vis sont perdues et personne n'utilise cet emplacement)
leZone
leZone
Docteur agrégé **
Docteur agrégé **

Masculin Nombre de messages : 7204
Age : 51
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par Grosquick Jeu 12 Mai 2022 - 14:29

leZone a écrit:
Grosquick a écrit:
... juste faire un petit trou à l’arrière de la coque pour mettre le switch
pas obligé si tu veux préserver ta coque, car si tu as une vieille coque il y a un trou à l'arrière de la console qui peut être exploité selon le type de ton interrupteur, ou y sortir des fils aussi au besoin
(il sert à visser le module master system, mais 99% des vis sont perdues et personne n'utilise cet emplacement)
ha ça m’intéresse, j'ai pris cet interrupteur en on +off+on,  ça peu aller ?

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Captur11
je crois que j'ai trouvé l'emplacement
 [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Captur12
Grosquick
Grosquick
Patient en incubation

Masculin Nombre de messages : 5
Age : 46
Localisation : seine et marne
Date d'inscription : 11/05/2022

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par leZone Jeu 12 Mai 2022 - 16:51

Grosquick a écrit:
ha ça m’intéresse, j'ai pris cet interrupteur en on +off+on,  ça peu aller ?
a 1ere vue oui
le pin central est mon fil noir, et sur les côtés, tu mets les autres
vérifie au multimètre le fonctionnement avant

Grosquick a écrit:
je crois que j'ai trouvé l'emplacement
pourquoi pas si tu peux, mais toutes n'ont pas cette sortie loin de là

je pensais à ce trou :
[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Captur12
leZone
leZone
Docteur agrégé **
Docteur agrégé **

Masculin Nombre de messages : 7204
Age : 51
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par Grosquick Jeu 12 Mai 2022 - 18:42

leZone a écrit:
Grosquick a écrit:
ha ça m’intéresse, j'ai pris cet interrupteur en on +off+on,  ça peu aller ?
a 1ere vue oui
le pin central est mon fil noir, et sur les côtés, tu mets les autres
vérifie au multimètre le fonctionnement avant

Grosquick a écrit:
je crois que j'ai trouvé l'emplacement
pourquoi pas si tu peux, mais toutes n'ont pas cette sortie loin de là

je pensais à ce trou :
[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Captur12
Effectivement j'ai pas cet emplacement, merci pour les conseils je vais essayé de le caler à cet endroit Very Happy
Grosquick
Grosquick
Patient en incubation

Masculin Nombre de messages : 5
Age : 46
Localisation : seine et marne
Date d'inscription : 11/05/2022

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par Grosquick Mer 18 Mai 2022 - 19:26

Voila c'est fait, encore merci thumleft

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Img_2012

JAP 60 :)

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Img_2013
Grosquick
Grosquick
Patient en incubation

Masculin Nombre de messages : 5
Age : 46
Localisation : seine et marne
Date d'inscription : 11/05/2022

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par leZone Mer 18 Mai 2022 - 21:10

Grosquick a écrit:Voila c'est fait, encore merci thumleft
ah super ! amuses toi bien thumleft
leZone
leZone
Docteur agrégé **
Docteur agrégé **

Masculin Nombre de messages : 7204
Age : 51
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par cruken Ven 10 Juin 2022 - 8:49

merci pour le tuto mais j'avous que j ai jamais osé de peur de grillé ma console
cruken
cruken
Patient en incubation

Masculin Nombre de messages : 51
Age : 39
Localisation : fouchy
Date d'inscription : 10/06/2022

Revenir en haut Aller en bas

[TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6 Empty Re: [TUTO] Sega Megadrive Switch Country Freq sur carte mère VA6

Message par leZone Ven 10 Juin 2022 - 9:50

cruken a écrit:merci pour le tuto mais j'avous que j ai jamais osé de peur de grillé ma console
ça ne risque rien, la carte mère est prévue pour ça (ce mod ne concerne que la version VA6, si tu as une autre version, tu trouveras d'autres tutos sur le net Wink )
leZone
leZone
Docteur agrégé **
Docteur agrégé **

Masculin Nombre de messages : 7204
Age : 51
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas
