MVS All-In-One projet

[Passteka]

Bonjour a tous,

J'ai dans l'idée de réaliser un projet avec un slot MVS "all in one" a la manière de celui de Analogue Interactive : http://shoryuken.com/2014/11/20/relive-snks-golden-days-with-analogue-interactives-all-in-one-neo-geo-mvs-supergun/

A la différence prêt que :

1-Je n'ai pas 1500$ à mettre (même si il est très bien réalisé).
2-je ne veux pas de sortie scart mais VGA avec un jolie rendu.
3-Je ne veux pas endommager ou consoliser le slot MVS.

Bon, par ce que il faut bien commencer quelque part :

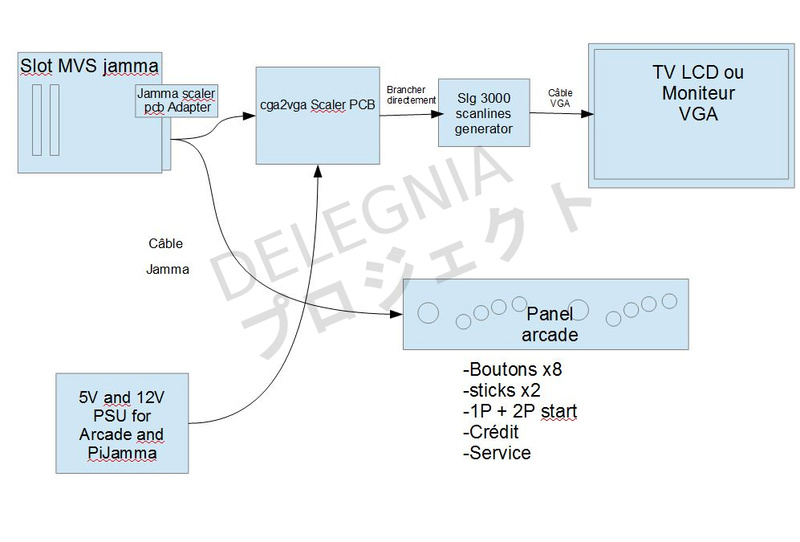

Phase 1 : J'ai donc commencé par le commencement : réalisé le schéma technique de ce que je vais avoir besoin et je souhaitais votre avis histoire de pas partir dans les cordes dès le début du match :



Ce schéma vous semble t-il correct ? vous voyez autre choses ?
J'ai juste un doute sur l'alimentation de l’ensemble : c'est le scaller qui alimente le slot ou il faut aussi câbler directement le cable jamma sur l'alim ?


Merci d'avance pour vos retour.

[Spike Spiegel]

Tu peux aussi consoliser sans souder sur la PCB.

Sinon tu comptes tout mettre dans le panel ou juste alim/scaler/slg ?

[Passteka]

Non je vais tout mettre dedans (phrase à ne pas sortir de son contexte)

Je veux le dédier uniquement au MVS donc pas de problemes.
