[MVS] supergun image qui saute

[Invité]

Bonjour a tous !
Je construit en ce moment mon supergun pour mon slot mvs1-FZ
J'ai branché selon ce schema


Je n'ai pas par contre la resistance 100 Ohms indiquée pour le 5 volt .
J'ai cette image :
Quand l'alim du supergun est alimenté une petite ligne de grésillement est présente.

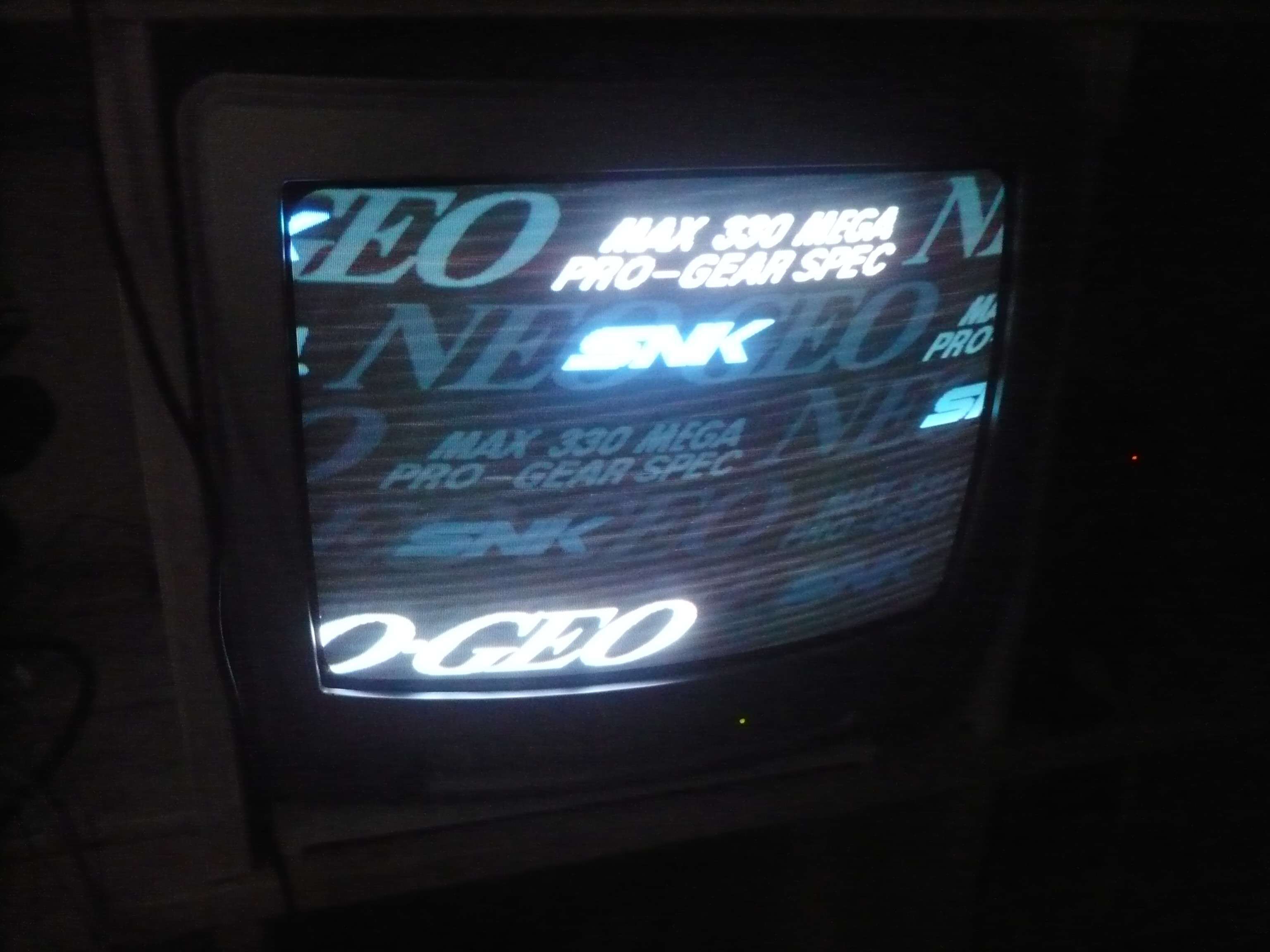

Et quand je demarre le slot j'ai une image qui saute :



Voila si vous pouvez m'aider :)

[Invité]

personne ?

[Invité]

Up !

[Invité]

aidez moi

[emixam]

Salut
On dirais qu'il te manque des masses video
http://img1.uplood.fr/mamu/sj5f_supergun10.jpg

Et là resistance que tu n'as pas a tres importante, elle atténue le signal de synchro sur la broche 16.
Les cartes jamma ne sont pas faites à la base pour aller sur des télés, les écrans de bornes ne sont pas au même format.

Tu devrais ajouter une résistance sur le 16

[Dr Arcade]

Je dirai que tu as un problème de synchro, as-tu bien câblé le P du jamma sur le 19 de la péritel ?

[Invité]

La personne s'est désinscrite, pas la peine de se casser la tête à répondre...

[Dr Arcade]

La personne s'est désinscrite, pas la peine de se casser la tête à répondre...

Oki, mon élément de réponse est là pour orienter d'éventuels personnes dans le même cas.

[leKteur]

Je dirai que tu as un problème de synchro, as-tu bien câblé le P du jamma sur le 19 de la péritel ?

Je suis justement en train de me préparer un MVS-to-SCART et ce petit bout d'info m'a bien aidé à comprendre pourquoi certains schémas de superguns diffèrent sur ce point D'autant plus que la plupart sont pour du JAMMA dont le pinout est un peu différent du MVS, d'où l'intérêt de comprendre ce qui se passe au lieu de copier le schéma au petit bonheur la chance...
