Réalisation de mini bornes style Mamecab

Message par gregos17 le Ven 28 Sep 2012 - 8:56

Suite à des discussions avec certains, je poste ici mon petit projet de mini bornes bartop.
Le but étant de faire plusieurs configurations:

1ère borne:
-console Xbox moddée avec
émulateurs console, Mame et WinAE
-un écran télé LCD 19 pouces
-Un panel arcade 1 joueur avec stick et 6 boutons joueurs,
et 3 autres (credits, start, 1 J)
Panel soudé sur une manette xbox éclatée.

2ème borne:
-PC Pentium 4 avec Windows
-Ecran PC 17 pouces
-Interface USB pour boutons et sticks
-6 Boutons + 3 et stick 1J
-MAME et jeux Amiga.EXE

pour la 3ème, je ne sais pas encore, je n'arrive pas à modifier une xbox tout seul, donc si j'y arrive, ce sera ça ou bien un autre PC, ou bien un supergun avec PCB 308 in 1
J'hésite encore.

-Vu que je suis vraiment un novice et pas un gros bricolo,
je suis preneur de tous les conseils, notamment comment configurer une console Xbox ou des idées de stickers ou déco
Allez au boulot!


MAJ du 25 sept:
Les 1ères découpes de bois:







Je ne savais pas quoi prendre comme bois, l'agglo ne me
plaisait pas, le MDF, je ne savais pas trop. Du coup, j'ai opté pour du pin de 18mm.

MAJ du 27 sept :
J'ai eu un peu de temps ce matin, j'ai découpé quelques
morceaux:




A la fin, il faut que je reprenne tout le ponçage que je
n'ai pas encore forcément fais, pour que ce soir bien droit.
Le MDF pour découper ou travailler, c'est vachement plus
simple, et quand on ponce, c'est nickel, contrairement au pin.


Perçage des trous avec une mèche bois de diamètre 28





MAJ 9 octobre:
Découpage du panneau de bezel autour de l'écran (MDF 6mm)
ça tombe pile poil!
J'ai découpé une grande partie au cutter, et j'ai finis à la scie, puis un peu de ponçage:






MAJ du 16 octobre:
J'ai pas mal galéré le week end dernier.
J'ai quand même réussi à cabler mes boutons et sticks. Ma question venait surtout de savoir comment brancher la masse. J'ai fini par comprendre.
Photo de famille:


Du coup, j'en ai commencé une troisième:
Une avec console Xbox branché sur une TV LCD; une avec PC et écran PC, avec interface USB pour les boutons; et la 3ème avec supergun et carte PCB 308 in 1.
Encore du boulot, mais ça vient.
Je pense que je mettrai du film carbone sur les panels, un carbone de voiture gris / noir

MAJ du 30 octobre
Création des marquees:
J'ai fais imprimé chez Armag, un spécialiste de la reprogrtaphie mes 3 marquees. 3 formats pas standard du tout (43,8cmx9,5 ; 42,5cmx9,5cm ; 53,4x10cm)
Bonne qualité sur du papier glacé 200G. Les 3 marquees 'ont couté 7€ Pourquoi se faire chier à le faire soi-même, d'autant plus que ça aurait été moins beau.

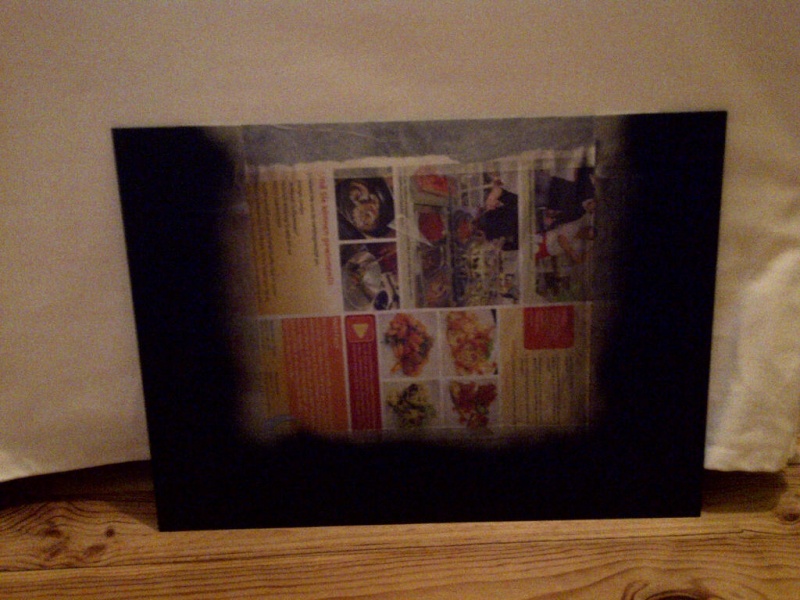

Découpe du plexiglas (j'ai pris du 2 mm d'épaisseur)
Un conseil, si vous connaissez quelqu'un qui sait faire ça bien, n'hésitez pas!
J'ai découpé à la scie à métaux et finis au cutter. C'est presque propre, mais j'ai galéré...

Au niveau des panels, j'ai recouvert de vynil carbone, le revêtement qu'on met dans les voitures par exemple. C'est adhésif, très facile à coller et ça rend pas mal du tout.
J'avais peint et poncé au préalable pour une meilleure adhérance.









Dernière édition par gregos17 le Mar 30 Oct 2012 - 21:49, édité 5 fois

gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par Storm1981 le Ven 28 Sep 2012 - 9:08

Vraiment sympa ce bartop thumleft

Storm1981
Patient incurable

Masculin Nombre de messages : 1503
Age : 35
Localisation : Namur (Belgique)
Date d'inscription : 29/12/2011

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par castor le Ven 28 Sep 2012 - 9:13

très bien engagé
je te conseil le site www.arcadestickers.co.uk/ qui certe n'a pas un choix énorme mais un service très bon (rapide et sympa) et des stickers de qualité.
tu peux par exemple décider de faire une borne sur le thème Donkey Kong ou Bubble Bobble...

par ailleurs, accepterais tu de partager tes plans?

un site intéressant https://sites.google.com/site/degenatrons/building-an-xbox-powered-arcade-cabinet

bonne continuation
vivement la suite

castor
Patient incurable

Masculin Nombre de messages : 1115
Age : 34
Localisation : Strasbourg
Date d'inscription : 11/05/2011

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par castor le Ven 28 Sep 2012 - 9:16

ah oui, niveau software, je te conseil vivement de faire booter ta xbox directement sur un frontend avec choix du jeu et vidéo qui accompagne (comme Hyperspin ou Maximus arcade sur PC)
je préconise vraiment l'excellent CoinOps 4 (le 5 est en cours de finalisation par la communauté)
certes assez lourd (plus de 65 gigas) mais regroupant plus de 3000 jeux sur différents supports (Arcade, neogeo, atari amstrad nes super megadrive mega cd ps1, n64 etc... et des plus récents comme dodonpachi black label etc...) avec vidéo preview de chaque titre!

castor
Patient incurable

Masculin Nombre de messages : 1115
Age : 34
Localisation : Strasbourg
Date d'inscription : 11/05/2011

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par jeje92 le Ven 28 Sep 2012 - 9:17

Super projet Gregos thumleft
Vivement la suite !

jeje92
Patient incurable

Masculin Nombre de messages : 1606
Age : 39
Date d'inscription : 06/06/2009

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par Invité le Ven 28 Sep 2012 - 10:22

Coucou Gregos ! Il me semble t'avoir déjà aperçu quelque part :). Bon début en tous cas ! Pour du vinyle adhésif je pense qu'il y a mieux que Arcade Stickers, personnellement...Pour les visuels je peux toujours te proposer mes services accessoirement parlant.

Invité
Invité


Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par castor le Ven 28 Sep 2012 - 10:29

Salut Kherns, Tu proposes quoi comme service ?
Possibilité de faire un vinyle autocollant pour control panel ?

castor
Patient incurable

Masculin Nombre de messages : 1115
Age : 34
Localisation : Strasbourg
Date d'inscription : 11/05/2011

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par akinos le Ven 28 Sep 2012 - 12:47

Hello Gregos !

Tu as vraiment bien débuté avec ta cab qui prends déjà forme. cheers

Je vais suivre ton projet avec attention comme je vais prochainement débuter la mienne également.

Quelques remarques vues sur des topics de construction de mamecab:

- Pour le bois : MDF en priorité car effectivement plus net lors de la découpe et plus facile à polir
- Pour les jeux : n'en mets pas 3000 ... tu te perdras dans la liste à vouloir tout essayer et à ne pas jouer. Sélectionne et ne mets que les jeux qui te plaisent (dans les 50 jeux), tu pourras en ajouter plus tard
- Pour le son : J'ai récupéré une paire d'enceinte mais moi, c'est pour un PC ... xbox, je ne sais pas.

Idem que castor : si tu peux partager tes plans, ainsi que les dimensions des arrêtes. Et éventuellement les autres médias que tu auras par la suite ? Very Happy

Bonne continuation
a++







akinos
Patient incurable

Masculin Nombre de messages : 1495
Age : 42
Localisation : Nord / 59
Date d'inscription : 30/06/2010

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par Invité le Ven 28 Sep 2012 - 13:12

@akinos a écrit:
- Pour les jeux : n'en mets pas 3000 ... tu te perdras dans la liste à vouloir tout essayer et à ne pas jouer. Sélectionne et ne mets que les jeux qui te plaisent (dans les 50 jeux), tu pourras en ajouter plus tard

Très vrai pour les jeux. Cela ne sert vraiment à rien d'en mettre plein.
Par contre chapeau pour avoir utilisé du pin comme ça, car souvent c'est du "collé" et la planche se fend au milieu ou sur un côté et parfois même à la découpe.
Moi, je ne conseille pas le MDF. J'aime pas.
Pourquoi ?
1° raison : le MDF est plein de produits chimiques (plus encore que l'agglo) et quand tu ponces, même avec un masque, t'en prends plein les yeux et les poumons.
2° raison : la peinture. C'est chiant. Mais alors, très. Pour avoir un rendu nickel, lève-toi tôt
3° raison : si tu veux mettre du t-molding, quand tu rainures, ça a tendance à "coller" à l'outil. Il chauffe, et il pète.

Moi j'utilise de l'agglo mélaminé. Très chiant à couper, mais rainurage plus facile et surtout, je trouve, aspect extérieur parfait. Après faut percer, assembler, tout ça et si ça t'intéresse, je peux te donner des astuces qui ont bien marché pour moi.


Tu peux jeter un oeil sur mon WIP chez gamoover en cliquant sur ma signature.
Bon courage !

Invité
Invité


Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par Invité le Ven 28 Sep 2012 - 13:42

@castor a écrit:Salut Kherns, Tu proposes quoi comme service ?
Possibilité de faire un vinyle autocollant pour control panel ?

Salut ! Je peux faire et faire imprimer du bon gros vinyle customisé et pelliculé Wink.

Invité
Invité


Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par gregos17 le Ven 28 Sep 2012 - 13:55

Salut et merci à tous.
Kerns: Oui sur Ebay, je t'ai posé une question, et je reviendrai surement bientot vers toi.

Concernant le bois, le pin me semblait plus costaud pour l'extérieur, et le MDF à l'intérieur était plus simple à travailler.
Je n'ai peut être pas forcément raison, ça me donnera une 1ère expérience pour la prochaine.

Ensuite, oui, je ne vais pas mettre 3000 jeux sur le disque dur, c'est trop, mais 400-500 jeux, ça peut être sympa quand même.

Je ne sais pas comment m'occuper du son.
Sur mon écran, j'ai une prise casque et une sortie son en double jack.
Je pensais me mettre des petites enceintes de type PC. Il faut que j'essaye.

Concernant la déco, pour le moment, je n'ai pas réfléchi, mais toute proposition est intéressante.
Kerns, faut voir aussi ce que tu proposes.
Je recherche à vrai dire, soit un mélange entre plein de jeux rétros, soit un thème assez rétro du style Bomberman, Bubble Bobble, Mario...

Pour les plans, je l'ai fais un peu à la sauvage comme je le sentais, mais je peux bien sûr prendre les cotes et poster tout ça sans problème.

eldrich: Sympa la tienne. Tu as mis quoi dedans?

gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par Invité le Ven 28 Sep 2012 - 14:23

Salut c'est amusant le monde est petit !
Je peux réaliser la crea graphique que tu veux et la faire imprimer aux côtes, avec ou sans formes de découpe, sur vinyle autocollant transparent ou non. Cela dépendra pas mal du visuel aussi :).

Invité
Invité


Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par gregos17 le Ven 28 Sep 2012 - 14:24

ça peut être intéressant!
Je reflechis à tout ça une fois avancé un peu et on voit ça.
ça serait l'occasion de faire une commande groupée.

gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par Invité le Ven 28 Sep 2012 - 14:30

Yepp pas de soucis ! Tout le plaisir est pour moi !
J'ai rentré de la GAMEBOX, et de la Transformer (équivalent Blue Elf 2 que je n'ai pas encore mis en vente), des boutons des joysticks, de la bonne alim et aussi enfin surtout du JAMMA HARNESS complet de 1m avec 6 boutons et -5V.

Invité
Invité


Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par Invité le Ven 28 Sep 2012 - 14:37

Dans cette borne j'ai mis un pc Dell avec un écran LG de 15 pouces en position verticale pour ne mettre que des shmups verticaux, car je suis fan !

C'est du Mame avec Mala comme front-end, et les boutons et joystick, c'est du X-arcade.
J'ai pris ça en étant un peu obligé car avec du mélaminé de cette épaisseur les contrôles japs plutôt prévus pour des control panels en métal auraient été vraiment durs à installer.

Pour la déco des côtés, j'ai envisagé pas mal d'options, mais vu le thème de la borne, j'ai commandé de la mosaïque noire en carreaux de 2.5 de côté et ma femme va s'amuser à les coller en forme de Space Invaders. :lol:

Invité
Invité


Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par micka25 le Ven 28 Sep 2012 - 15:09

dit eldritch tu fait comment pour la ventil du pc ? dell mini à ssd ? ou un vrai truc de bureau ?

micka25
Patient incurable

Masculin Nombre de messages : 1498
Age : 36
Localisation : LOin
Date d'inscription : 07/08/2012

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par gregos17 le Ven 28 Sep 2012 - 17:35

Si ça peut aider quelqu'un , j'ai pris les cotes:

gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par gregos17 le Mar 9 Oct 2012 - 10:50

Essai de la console Xbox sur l'écran LCD.
J'ai trouvé un écran 4/3 en 51cm de marque Samsung pour 50€, c'est cool!

Par contre l'écran est haut. Soit je découpe le pied (mais ça le maintient bien c'est dommage), soit je trouve une autre solution, car pas la place pour l'espace marquee et HP... Sad Je suis un peu coincé là.
Ce week end, j'essaye de souder tout ça au niveau des boutons, stick et compagnie.

gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par castor le Mar 9 Oct 2012 - 11:11

cool!
il faut que tu achètes une plaques de plexi chez leroy merlin et que tu peignes à la bombe les bords pour cacher l'écran
ca s'annonce bien en tout cas Wink

castor
Patient incurable

Masculin Nombre de messages : 1115
Age : 34
Localisation : Strasbourg
Date d'inscription : 11/05/2011

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par gregos17 le Mar 9 Oct 2012 - 12:02

@castor a écrit:cool!
il faut que tu achètes une plaques de plexi chez leroy merlin et que tu peignes à la bombe les bords pour cacher l'écran
ca s'annonce bien en tout cas :wink:
Ah je n'avais pas pensé à ça.
En fait, je suis en train de découper une plaque de MDF 6 mm pour faire le Brezel.
Il sera petit mais cachera le côté de l'écran.
Mais le plexi avec un sticker autour de l'écran, pourquoi pas?...

gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par akinos le Mar 9 Oct 2012 - 12:22

>>> écran 4/3 en 51cm de marque Samsung pour 50€,

Ton écran, c'est de l'occas à ce prix ?


akinos
Patient incurable

Masculin Nombre de messages : 1495
Age : 42
Localisation : Nord / 59
Date d'inscription : 30/06/2010

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par gregos17 le Mar 9 Oct 2012 - 12:31

@akinos a écrit:>>> écran 4/3 en 51cm de marque Samsung pour 50€,
Ton écran, c'est de l'occas à ce prix ?
Oui bien sûr, j'ai trouvé en occaz à prix intéressant

gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par akinos le Mar 9 Oct 2012 - 12:45

@gregos17 a écrit:
@akinos a écrit:>>> écran 4/3 en 51cm de marque Samsung pour 50€,
Ton écran, c'est de l'occas à ce prix ?
Oui bien sûr, j'ai trouvé en occaz à prix intéressant

Ok, il faut que je me trouve le même style d'écran. Tu as la référence sous la main ?


akinos
Patient incurable

Masculin Nombre de messages : 1495
Age : 42
Localisation : Nord / 59
Date d'inscription : 30/06/2010

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par gregos17 le Mar 9 Oct 2012 - 12:51

Yes: Samsung LW20M21C
L'avantage de celui là, c'est que la taille est sympa, une prise peritel, une prise peritel éclatée, une prise PC, prise casque.
Et si on le branche sur une Prise, il s'allume direct sur la dernière chaine allumée, moi en l'occurence AV

gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par Invité le Mar 9 Oct 2012 - 13:05

Bon boulot .

Mdf tres bon materiau pour ce type de projet, facile a travailler et suffisant compte tenu des contraintes de poids relativement minimes pour une mini borne.
Pin, c est bien aussi, 18 mm c est parfait.
Pas besoin de tasseaux en supplement.

Pour ton marquee et pour y planquer derriere les enceinte, peut etre rajouter un petit etage au dessus , ta borne n'a pas l'air tres haute dans son etat actuel, a toi de voir

Par contre essaies si tu peux de recuperer un plexi coupé a la bonne taille. Quand j'ai monté ma borne, ca ete la galere absolue a decouper , j'avais pourtant les lames adaptee, mais pas l'habitude!
Du coup, plein de defauts sur les bords, que j'ai du cacher sous un cadre que j' ai du ajouter en plus....


Bonne continuation

Invité
Invité


Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par castor le Mar 9 Oct 2012 - 13:44

@gregos17 a écrit:
@castor a écrit:cool!
il faut que tu achètes une plaques de plexi chez leroy merlin et que tu peignes à la bombe les bords pour cacher l'écran
ca s'annonce bien en tout cas :wink:
Ah je n'avais pas pensé à ça.
En fait, je suis en train de découper une plaque de MDF 6 mm pour faire le Brezel.
Il sera petit mais cachera le côté de l'écran.
Mais le plexi avec un sticker autour de l'écran, pourquoi pas?...

ca rend mieux je trouve

tu mets du scotch et du journal après avoir pris les mesures de ton écran


et voilà le résultat :


après libre à toi de coller des stickers sur la partie noire etc...

castor
Patient incurable

Masculin Nombre de messages : 1115
Age : 34
Localisation : Strasbourg
Date d'inscription : 11/05/2011

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par gregos17 le Mar 9 Oct 2012 - 14:10

Découpage du panneau de bezel autour de l'écran (MDF 6mm)
ça tombe pile poil!
J'ai découpé une grande partie au cutter, et j'ai finis à la scie, puis un peu de ponçage:





gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par castor le Mar 9 Oct 2012 - 14:12

parfait!!

faudra juste passer un petit chiffon sur ton écran de temps en temps car il ne sera pas protégé
(l’intérêt de prendre une plaque de plexi et que tu peux la commander un peu "fumé" aussi..)
en tout cas le rendu est excellent
tu vas peindre le tout ou laisser tel quel?

castor
Patient incurable

Masculin Nombre de messages : 1115
Age : 34
Localisation : Strasbourg
Date d'inscription : 11/05/2011

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par gregos17 le Mar 9 Oct 2012 - 14:18

Non non, tout sera peint ou décoré.
Je ne sais pas encore comment faire.
Peinture sur! mais après j'aimerais des stickers sur les côtés et sur le panel, une marquee sympa.
Le panel, je me tate pour coller du film imitation carbone pour voitures ou faire un décor.
Le bezel devrait être noir je pense. A voir de quelle couleur je peins le reste.
Un bleu Bubble bobble, flashhe bomberman, un noir Star wars, ou pourquoi pas un décors amiga.
Je ne sais pas encore.
castor: ton bezel est sympa. Tu as une photo de ta bête?

gregos17
Interne
Interne

Masculin Nombre de messages : 5030
Age : 38
Localisation : Lune d'Endor
Date d'inscription : 22/04/2009

http://www.gamopat-forum.com/brocante-multi-plateformes-f53/vend

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par castor le Mar 9 Oct 2012 - 15:28

@gregos17 a écrit:
castor: ton bezel est sympa. Tu as une photo de ta bête?

quelques réalisations:
http://arcade67.blogspot.fr/

je suis en train de terminer la mienne (ca traine...)
j'ai rajouté des stickers bubble bobble commandés sur www.arcadestickers.co.uk/
et un marquee (ausi bubble bobble) que j'ai fait imprimer dans un magasin près de chez moi
à suivre Wink

castor
Patient incurable

Masculin Nombre de messages : 1115
Age : 34
Localisation : Strasbourg
Date d'inscription : 11/05/2011

Revenir en haut Aller en bas

Re: Réalisation de mini bornes style Mamecab

Message par Contenu sponsorisé Aujourd'hui à 12:37


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
