[PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Page 1 sur 2 1, 2  Suivant

Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Mer 7 Oct 2015 - 16:37

Bonjour a tous,

je sollicite votre aide sur un problème sur ma neogeo AES 3-5 car je n'ai plus aucune idée ou chercher

J' ai des artefacts graphiques horizontaux quelque soit le jeu uniquement dans le haut de l'écran. Ces  artefacts ne sont pas persistants et provoquent une sorte de flickering sur une ou plusieurs lignes qui est assez dure à photographier.

Les pistes que j'ai déjà explorées :
- Tester avec un autre cable video : ça n'a rien changer
- Tester avec une autre alimentation : ça n'a rien changer
- Tester sur une autre TV : ça n'a rien changer
- Tester avec d'autres jeux : ça n'a rien changer sauf que les glitches sont un peu différents de ceux en photos ci-dessous
- Tester tous mes jeux sur une autre neogeo : Mes jeux sont nickels
- Nettoyer tous les contacts de mes jeux : ça n'a rien changer
- Nettoyer mon port cartouche : ça n'a rien changer
- Changer les deux puces de VRAM : ça n'a rien changer

Je vois ai mis des exemples ci-dessous :

Sur KOF 97 :

A la sélection des personnages :

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Img_1411

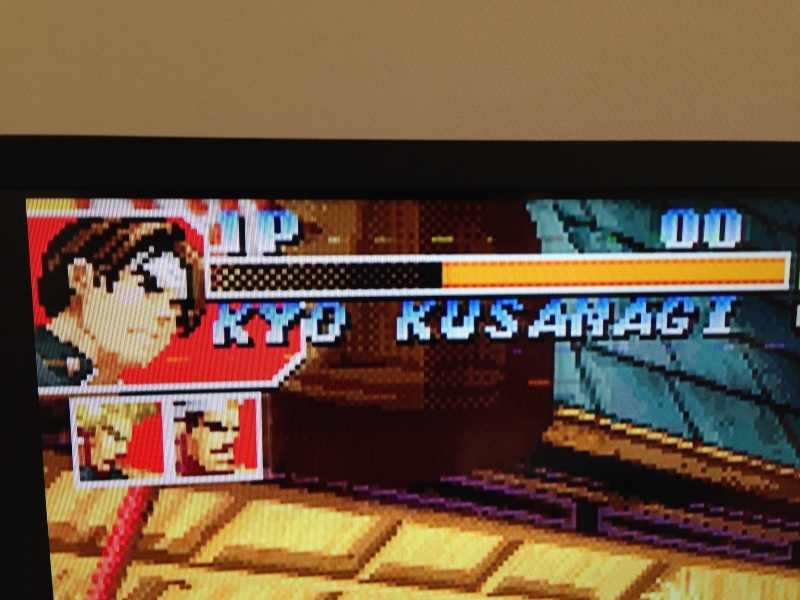

Dans le jeux :


 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Img_1410

Sur Fatal Fury 3 :

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Img_1413


 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Img_1414

Au boot d'une cartouche :

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Img_1412

J' en appelle à votre aide pour m'aiguiller sur de nouvelles pistes. (J'y tiens trop à ma neogeo et ça m'énerve de ne pas trouver  [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux 418468 )


Dernière édition par coco44 le Mar 20 Déc 2016 - 8:03, édité 1 fois
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par MeteK le Mer 7 Oct 2015 - 16:42

Tu as démonté et regardé les condensateurs ?
MeteK
MeteK
Infirmier

Masculin Nombre de messages : 4107
Age : 39
Localisation : Menton
Date d'inscription : 04/12/2011

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Mer 7 Oct 2015 - 17:05

Bonjour Metek,

J'ai regardé les condensateurs, mais il n'y a en aucun de gonflé ou qui fuit. Sad
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par MeteK le Mer 7 Oct 2015 - 18:12

Les pins du port cartouche sont intactes aussi ?
MeteK
MeteK
Infirmier

Masculin Nombre de messages : 4107
Age : 39
Localisation : Menton
Date d'inscription : 04/12/2011

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Mer 7 Oct 2015 - 18:28

Il me semble propre et intact

Petite photo

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Img_1415
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par Invité le Mer 7 Oct 2015 - 18:39

Dans la rangée du bas sur la photo, le 3eme pin, il n'y a pas un truc dedans ?
(j'ai peut-être mal vu)
avatar
Invité
Invité


Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par ace76 le Mer 7 Oct 2015 - 18:42

Ca ressemble a un probléme de ram video.
Chez moi ca a commencé comme ca,puis j'ai carrement perdu des sprites voire des plans entiers!
A droite du chipset toshiba ,il y a deux puces :c'est ca la ram video.
ace76
ace76
Infirmier

Masculin Nombre de messages : 3878
Age : 43
Localisation : lyon
Date d'inscription : 21/04/2013

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Mer 7 Oct 2015 - 19:15

C'est le flash qui fait ça, je viens de reregarder et il n'y a rien dans le slot (Merci onels4 Very Happy )

Pour la ram Video, Je pensais qu'elle était vérifiée au boot de la console. Quand je la démarre sans jeu, l'écran est bleu
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par Invité le Mer 7 Oct 2015 - 19:18

Ok tant mieux, désolé pour la fausse piste.
avatar
Invité
Invité


Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par naoned_west le Mer 7 Oct 2015 - 19:33

heu... mes collègues sont plus forts que moi, mais ..

As tu de l'huile diélectrique ?? (c'est pas de l'huile W40, hein...).
pour tous les systèmes à cartouches (et si tu es ici, c'est que tu aimes les vieilles consoles..), il n'y a pas mieux ....
çà marche aussi pour les clefs usb, etc.

Le truc c'est d'envoyer l'huile, sur les contacts, sur le "peigne" et sur le prise vidéo , derrière la console.

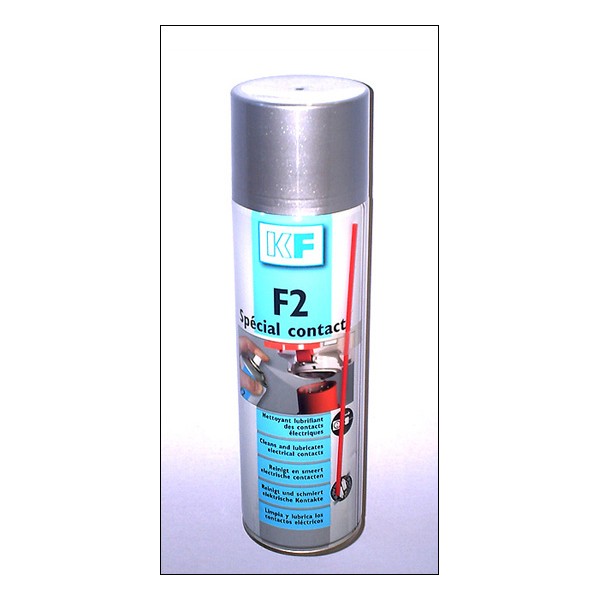

Moi, j’utilise de la KF  F2

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Bombe-kf-f2-special-contacts-500ml
Dans le doute, tu as un article en anglais.... A toi de voir ..

https://wiki.neogeodev.org/index.php?title=Graphic_glitches
naoned_west
naoned_west
Guéri miraculeux

Masculin Nombre de messages : 2956
Age : 48
Localisation : Nantes
Date d'inscription : 15/02/2009

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Mer 7 Oct 2015 - 19:56

Merci Naoned_West, mais hélas, sur neogeodev, aucun des problèmes graphiques ne correspond aux symptômes que ma neogeo a Sad
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par naoned_west le Jeu 8 Oct 2015 - 7:25

ben désolé ....
naoned_west
naoned_west
Guéri miraculeux

Masculin Nombre de messages : 2956
Age : 48
Localisation : Nantes
Date d'inscription : 15/02/2009

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Jeu 8 Oct 2015 - 7:28

Je vais changer aujourd'hui les condensateurs du circuit vidéo et je verrai bien si ça change quelque chose. Je vous tiens au courant. merci de votre aide
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par Pumbly le Jeu 8 Oct 2015 - 13:42

pour moi c'est pas un problème de condensateur, as tu essayé sur une autre tv ? ou déjà changer de cable video ?
Pumbly
Pumbly
Patient contaminé

Masculin Nombre de messages : 493
Age : 39
Localisation : Marseille insta: pumbly013
Date d'inscription : 04/06/2011

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Jeu 8 Oct 2015 - 15:44

Oui Pumby, j ai testé la console sur une autre TV avec un autre cable. J ai testé mes jeux également sur une autre console et j ai les mêmes symptomes Sad

Je viens de changer tous les condensateurs de la partie vidéo, et j'ai toujours les mêmes problèmes graphiques.

Ca commence à puer la VRAM ou une putain de soudure sèche.
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par ace76 le Jeu 8 Oct 2015 - 19:02

La vram,ca se change!
ace76
ace76
Infirmier

Masculin Nombre de messages : 3878
Age : 43
Localisation : lyon
Date d'inscription : 21/04/2013

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Ven 23 Oct 2015 - 17:42

Je viens vous tenir au jus de mes avancées.

Installation d'un unibios 3.2 et lancement du mode test : RAZ Sad

Donc je commence a douter sur la vram scratch
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par MeteK le Ven 23 Oct 2015 - 18:30

RAZ : Remise à zéro ?
MeteK
MeteK
Infirmier

Masculin Nombre de messages : 4107
Age : 39
Localisation : Menton
Date d'inscription : 04/12/2011

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Ven 23 Oct 2015 - 19:00

Je voulais dire RAS (rien à signaler), désolé j ai tapé trop vite Sad
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Lun 19 Déc 2016 - 19:52

Je reviens aux nouvelles.

Changement des deux puces de vram et toujours le même problème.

Dur dur cette neogeo Sad
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par fiston le Lun 19 Déc 2016 - 20:44

Salut!
Alors de mémoire il me semble avoir vu sur le forum néo géo system qq'un avec le même cas de figure que toi et apparemment le problème venait de certaines cartes mères de la console...selon la révision....mais c'est a prendre au conditionnel.
Tu peux peut-être aller faire un tour là bas ils maitrisent leur sujet.
fiston
fiston
Patient contaminé

Masculin Nombre de messages : 797
Age : 41
Date d'inscription : 22/04/2011

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Mar 20 Déc 2016 - 8:02

Oki merci Fiston, je vais aller y jeter un coup d'oeil Very Happy
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par theWave le Mar 20 Déc 2016 - 15:14

Tu as bien regardé tes soudures au dos de la PCB, aucune soudure "sèche" c'est à dire qui aurait pété ?
theWave
theWave
Docteur *
Docteur *

Masculin Nombre de messages : 9613
Age : 40
Localisation : Lot-Et-Garonne, Aquitaine
Date d'inscription : 27/10/2011

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Mar 20 Déc 2016 - 18:15

J ai regardé minutieusement toute la PCB a la loupe sur toute la partie du circuit graphique et je n ai rien vue  [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux 598556

Je voudrai tellement que ce soit ça
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par rastaman83 le Mar 20 Déc 2016 - 18:40

Allume ta console sans jeux et Di moi la couleur de l'écran.
ÇA doit être un problème de palette Ram ou Vram je pense.
rastaman83
rastaman83
Guéri miraculeux

Masculin Nombre de messages : 2872
Age : 34
Localisation : Chez moi
Date d'inscription : 01/12/2009

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par Zarnal le Mar 20 Déc 2016 - 18:57

Tu as examiné le vernis du PCB ? Et les pistes ?

Une simple résistance hs peut-être ?
Zarnal
Zarnal
Guéri miraculeux

Masculin Nombre de messages : 2233
Age : 45
Localisation : Tours
Date d'inscription : 27/06/2016

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Mar 20 Déc 2016 - 20:17

@rastaman83 a écrit:Allume ta console sans jeux et Di moi la couleur de l'écran.
ÇA doit être un problème de palette Ram ou Vram je pense.

Ecran blanc au boot sans jeux. L'unibios ne détecte pas d'erreur quand je le lance en mode test Sad
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par coco44 le Mar 20 Déc 2016 - 20:18

@Zarnal a écrit:Tu as examiné le vernis du PCB ? Et les pistes ?

Une simple résistance hs peut-être ?
Il doit surement y avoir une piste coupée ou une soudure sèche. Je vais revérifier encore une fois l'ensemble des pistes du circuit graphique. J'ai du passer à coté de quelque chose
coco44
coco44
Patient en incubation

Masculin Nombre de messages : 53
Age : 40
Localisation : loire-atlantique
Date d'inscription : 31/03/2014

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par scrolling le Mar 20 Déc 2016 - 21:25

@coco44 a écrit:
@rastaman83 a écrit:Allume ta console sans jeux et Di moi la couleur de l'écran.
ÇA doit être un problème de palette Ram ou Vram je pense.

Ecran blanc au boot sans jeux. L'unibios ne détecte pas d'erreur quand je le lance en mode test Sad
salut
sur ma neo geo us lorsque je l'allume sans jeu l'ecran est
de couleur bleu et elle fonctionne parfaitement
l écran blanc  il en parle ici http://www.neogeo-system.com/t2887-code-couleurs-aes-sans-cartouche
scrolling
scrolling
Patient contaminé

Masculin Nombre de messages : 814
Age : 41
Localisation : ile de france
Date d'inscription : 18/04/2016

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par rastaman83 le Mar 20 Déc 2016 - 21:32

Voilà c'est la que je voulais en venir,mais si l'unibios ne détecte pas d'erreur c'est bizarre.
rastaman83
rastaman83
Guéri miraculeux

Masculin Nombre de messages : 2872
Age : 34
Localisation : Chez moi
Date d'inscription : 01/12/2009

Revenir en haut Aller en bas

 [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux Empty Re: [PROBLEME] Neo Geo AES : Glitches graphiques horizontaux

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
