PSP 1004 qui ne démarre pas

[extros]

Bonjour

J'ai récupéré une PSP 1004 qui ne veut pas démarrer.

Sur alimentation on a bien la led rouge, mais rien quand on essaie de l'allumer.
Testé avec et sans batterie, même résultat.

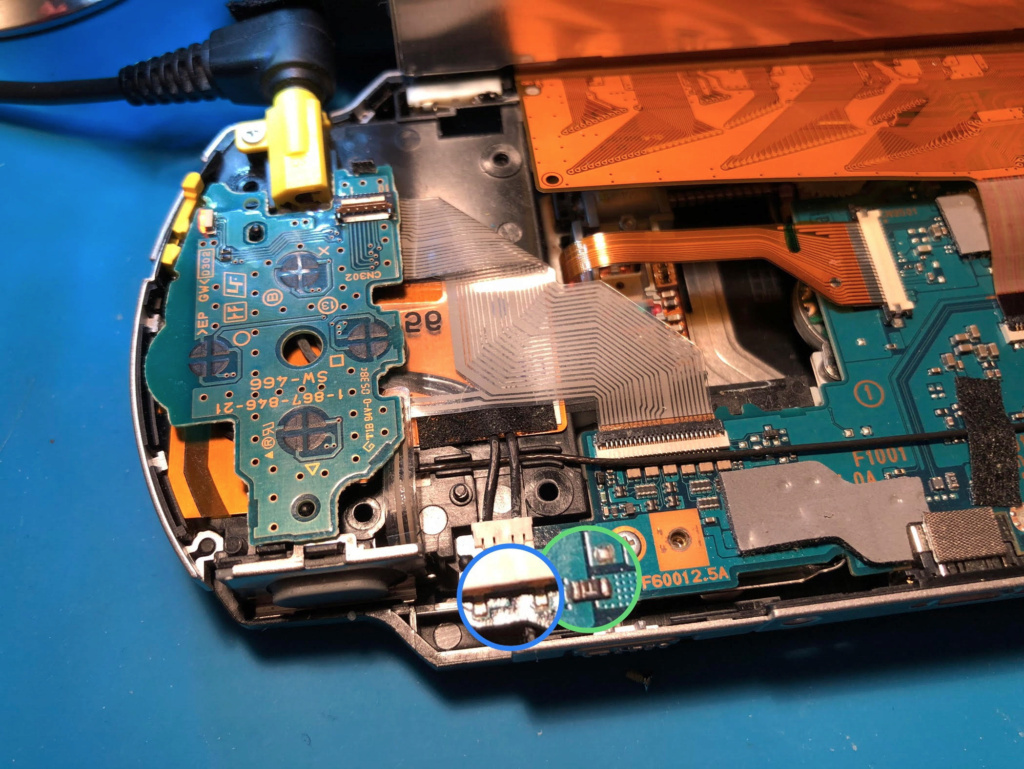

Ca ressemblait à un problème de fusible mais il a l'air ok au multimètre (en vert sur la photo)
Au passage j'ai bien une tension ( =~5v) en bleu


Si vous avez des idées je suis preneur :)


Merci

[Anthotho]

Salut,
Tu as bien les 5v en sortie du fusible ?
Peut-être un problème avec l'interrupteur, il est sur une carte reliée à la nappe transparente.

[extros]

Salut,
Tu as bien les 5v en sortie du fusible ?
Peut-être un problème avec l'interrupteur, il est sur une carte reliée à la nappe transparente.

Il y a bien 5v en sortie du fusible.
Rien a signaler sur l’interrupteur mais impossible de dire s il marche correctement ou non

[Anthotho]

Ok,
Essai de tester la continuité quand tu l'active.

Regarde si les 5V arrive bien à l'interrupteur également

[maxfly]

c'est tres fort probable que ce soit l'interrupteur, c'est assez courant sur les psp

parfois c'est juste le plastique qui est usé a force d'allumer et d'éteindre, et il manque juste le petit demi millimètre pour poussé l'interrupteur a fond, donc, idéalement, a testé sur le tétons de l'interrupteur directement

[extros]

J'ai un peu du mal a voir quoi tester :)

Sur la photo j'ai retourné l’interrupteur, il faut donc le pousser sur la droit pour allumer.
Sur les 2 plots de droite j'ai 2,2v par défaut et ca passe a 0 quand je pousse l’interrupteur...

Pas sur de mesurer ce qu'il faut.

[extros]

Que je teste entre 1-2 ou 1-3 j'ai 2.2v dans les 2 cas & 0v avec quand j'active l’interrupteur.

[lincruste]

Tu as des interrupteurs de rechange ça coûte pas grand chose.
https://www.chipnmodz.fr/pieces-detachees-psp-1000/559-carte-pcb-bouton-switch-power-psp-1000.html
Si ça vient pas de là c'est probablement le syscon (dit "baryon"), ça arrive qu'il tombe en panne.

[Anthotho]

Par rapport à ta photo, pour moi les 2 pin intérieur ( 1 et 2 sur ta photo) c'est des fixations relié au Ground.
Le contact dois se faire entre les 2 pin à l'extrémité extérieur.

Je ne sais pas lequel est IN et Out mais tu devrais retrouver normalement tes 5V entre l'un des 2 point est le Ground.

Si tu ne trouve 5v nulle part, la nappe ou connecteur de nappe sont peut-être le problème.

Édit,
Le schéma que je t'ai donné n'est pas bon.

L'interrupteur est un mskt-13c01 me semble t'il

[extros]

Par rapport à ta photo, pour moi les 2 pin intérieur ( 1 et 2 sur ta photo) c'est des fixations relié au Ground.
Le contact dois se faire entre les 2 pin à l'extrémité extérieur.

0v entre les 2 pin extérieurs et 2.25v en activant l’interrupteur.

Et d’ailleurs 5v nul part

[extros]

J'ai testé avec une 3004 qui trainait.
A part que l'on a du 1.7v c'est le même comportement.
Avec une grosse différence tout de meme, lorsque l'on fait contact avec les 2 pin extérieurs la console démarre.

[Anthotho]

J'ai checké un peu le service manual mais pour la 2000.





Donc, c'est normal de ne pas trouver 5V.

D'après tes mesures ont est sur un signal ~2V (il y a plusieurs ligne, 1.9V, 2.5V, 3.3V)

Donc le principe pour l'allumage, l'interrupteur met Ground et power en court-circuit, sur un de tes messages, tu dit avoir mesuré 2,2V entre Ground et Power , donc c'est bon.

Fait contact manuellement entre Ground et power, si elle s'allume, c'est l'interrupteur qui est naze, sinon c'est plus loin, met des photos de la carte mère entière dans ce cas.

[extros]

J'ai checké un peu le service manual mais pour la 2000.

Fait contact manuellement entre Ground et power, si elle s'allume, c'est l'interrupteur qui est naze, sinon c'est plus loin, met des photos de la carte mère entière dans ce cas.

J'ai testé la contact Ground et Power ca ne donne rien...
je vais donc tout démonter pour faire des photos & tests de la carte mère.

Je veux bien le lien vers le manuel si possible :)

[maxfly]

Je ne comprend pas pourquoi vous vous acharnez a tester la tension en sortie et entrée de l'interrupteur, on teste la continuité d' un interrupteur ouvert et fermé, si pas de continuité en ouvert et continuité en fermé, le problème ne viens pas de l'interrupteur, et seulement la, on cherche ailleurs.

Vous avez une ampoule de grillé chez vous, et vous testez votre compteur electrique...

[Anthotho]

Je ne comprend pas pourquoi vous vous acharnez a tester la tension en sortie et entrée de l'interrupteur, on teste la continuité d' un interrupteur ouvert et fermé, si pas de continuité en ouvert et continuité en fermé, le problème ne viens pas de l'interrupteur, et seulement la, on cherche ailleurs.

Vous avez une ampoule de grillé chez vous, et vous testez votre compteur electrique...

C'est sur mais pour ce cas si, ça peut être chiant de maintenir les pointes du testeur tout en manipulant l'interrupteur vu que c'est assez petit.

Maintenant ont sais que le signal arrive et même shunter ça démarre pas

[Anthotho]

J'ai checké un peu le service manual mais pour la 2000.

Fait contact manuellement entre Ground et power, si elle s'allume, c'est l'interrupteur qui est naze, sinon c'est plus loin, met des photos de la carte mère entière dans ce cas.

J'ai testé la contact Ground et Power ca ne donne rien...
je vais donc tout démonter pour faire des photos & tests de la carte mère.

Je veux bien le lien vers le manuel si possible :)

https://gamingdoc.org/technical-documentation/handhelds/sony-playstation-portable/official/service-manuals/psp-2000-series-service-manual-1st-edition/

[extros]

J'ai tout démonté voici la carte mère recto/verso.
J'en ai profité pour tester les 3 fusibles entourés en rouge (ras)

[extros]

Zoom sur le syscon possiblement en panne.
Aucune idée de comment ca se teste :)

[extros]

Quelques tests supplémentaires a partir de la vidéo ci dessous.
Environ vers 3min45sec

Ca a l'air bon de mon coté.

[extros]

SI ca peut servir j'ai fini par trouver la doc pour la psp 1000

https://drive.google.com/file/d/1qw7EuAYPN5JSXj64OaS7ADSaC8eqSqwW/view

[extros]

J'ai nettoyé tous les connecteurs, carte mere et tout remonté.

Et ...  rien

[Anthotho]

Ic6001 que tu à entouré, c'est la puce gestion batterie, mais il est possible qu'elle empêche le démarrage aussi.

Le syscon c'est IC3002



Tu peux tester les condensateurs autour pour voir s'il n'y en a pas un en court-circuit.

Si tu à une station, tu peux essayer un reflow du syscon aussi.

[extros]

Hurm va peut etre me falloir des cours d’électronique la...
Donc pour les tests que règle le multimètre sur continuité ou ohm même résultat

je me branche à la patte du switch pour de chaque coté du condo.
j'ai donc 0 d'un coté 1 de l'autre ce qui si je comprends et plutot normal.

Par contre j'en ai bien un avec 0 des 2 cotés. Court circuit ?

Avec le schémas
En bleu les 2 valeurs différents de chaque coté du condo C3011
En rouge zero de chaque coté du condo C3007



En tout cas merci pour l'aide

[Anthotho]

Alors tu ne dois pas tester le côté d'un condensateur avec celui d'un autre car ils sont souvent relié au Ground (ou plusieurs sur le même circuit), donc tu te retrouvera à tester le Ground d'un condo au Ground d'un autres, donc forcément continuité.

Tu test en continuité un seul condensateur à la fois.

Pour C3007, il est relié au deux pin de l'interrupteur Wlan, c'est un interrupteur ou un poussoir ?
Si c'est un inter et qu'il est en position activité, tu auras forcément une continuité sur c3007.

Par contre la méthode des condensateurs en court-circuit n'est pas infaillible, le condo peut être sur une partie à faible résistance, l'idéal c'est d'avoir une autre carte mère pour comparer dans le cas d'une continuité.

[extros]

Alors tu ne dois pas tester le côté d'un condensateur avec celui d'un autre car ils sont souvent relié au Ground (ou plusieurs sur le même circuit), donc tu te retrouvera à tester le Ground d'un condo au Ground d'un autres, donc forcément continuité.
Tu test en continuité un seul condensateur à la fois.

Mon explication n'etait pas très clair.
Ce n'est pas ce que j'ai fait.

Une patte sur ce qui doit etre le ground de l’interrupteur ou sur le port usb (testé les 2 : même resultat).



Ensuite l'autre patte sur le condo une mesure de chaque coté.
0 de chaque coté sur le C3007




Dernier point en testant le condo tout seul. Idem 0
Alors qu'il est sensé se charger et on devrait voir la valeur augmenter.
(mais bon tester les condo directement sur un circuit pas sur que ca soit une bonne idée)

[Anthotho]

C'est normal pour C3007 avec l'interrupteur Wlan en position ON

Enfaite le test c'est pas vraiment pour tester les condos mais pour voir si ic3002 n'a pas des court-circuit.

Essai de faire une pression sur ic3002 lors de l'allumage (sans y aller trop comme un bourrin non plus), dans le cas où il y a une mauvaise soudure, ça pourrait refaire le contact et tu serais fixé.

[extros]

Essai de faire une pression sur ic3002 lors de l'allumage (sans y aller trop comme un bourrin non plus), dans le cas où il y a une mauvaise soudure, ça pourrait refaire le contact et tu serais fixé.

Tant qu'a appuyer dessus j'ai aussi chauffé. Pour refaire les contacts ca peut aider.
Idem avec IC6001 histoire de.


Et on final pas mieux.

bon au moins j'aurai progressé en montage/démontage, je suis même étonné de ne pas encore avoir cassé un de ces connecteurs de câble qui semblent hyper fragile

[extros]

Bon après avoir récupéré une autre console j'ai pu tester l’interrupteur.


Même problème, donc ca doit bien être la carte mère le soucis.
La bonne nouvelle, s'il en faut une, c'est que j'ai pu vérifier que l’écran etait ok :)
