J'ai fait une connerie ou pas ?

Message par Jules59 le Mer 3 Juin 2015 - 16:52

Slt tout le monde,

En enlevant les condensateurs de ma Super Nintendo , une partie du " film " s'est enlevée



Vous en pensez quoi ?

Merci

Jules59
Patient en incubation

Masculin Nombre de messages : 24
Age : 37
Localisation : Carvin
Date d'inscription : 18/05/2015

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par slugman le Mer 3 Juin 2015 - 17:09

Tu as arraché la piste. Faut que retrouve un point à coté pour te reprendre dessus.

slugman
Patient incurable

Nombre de messages : 1187
Date d'inscription : 18/02/2008

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Jules59 le Mer 3 Juin 2015 - 17:22

Ca va étre coton , pfffff

Fais chier TRISTE

Jules59
Patient en incubation

Masculin Nombre de messages : 24
Age : 37
Localisation : Carvin
Date d'inscription : 18/05/2015

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par mateo le Mer 3 Juin 2015 - 17:31

Limite mieux vaut en racheter une Confused

mateo
Docteur *
Docteur *

Masculin Nombre de messages : 10866
Age : 37
Localisation : 92
Date d'inscription : 21/04/2005

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Jules59 le Mer 3 Juin 2015 - 17:51

Elle ne fonctionnait plus , mais c'est toujours grisant de réparer une vieille machine ....

Merci @ vous

Jules59
Patient en incubation

Masculin Nombre de messages : 24
Age : 37
Localisation : Carvin
Date d'inscription : 18/05/2015

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par mateo le Mer 3 Juin 2015 - 18:16

Si elle ne marchait plus, pas de regrets smile

mateo
Docteur *
Docteur *

Masculin Nombre de messages : 10866
Age : 37
Localisation : 92
Date d'inscription : 21/04/2005

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Fabf le Mer 3 Juin 2015 - 21:44

Ca à pas l'air trop grave, la piste semble aller au plan de masse en dessous.
Une photo plus grande serait bienvenue.

Fabf
Patient incurable

Masculin Nombre de messages : 1268
Age : 43
Localisation : Vienne (38)
Date d'inscription : 11/09/2012

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Amy le Mer 3 Juin 2015 - 21:53

@Jules59 a écrit:
Vous en pensez quoi ?


Amy
Docteur **
Docteur **

Masculin Nombre de messages : 11097
Age : 32
Localisation : Montpellier
Date d'inscription : 07/04/2012

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Lkaen le Jeu 4 Juin 2015 - 3:28

Je confirme, c'est mort mais tu peux garder pour quelques pièces au cas où =)

Lkaen
Patient contaminé

Masculin Nombre de messages : 106
Age : 29
Localisation : Bordeaux
Date d'inscription : 27/05/2015

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par kikich le Jeu 4 Juin 2015 - 12:01

je pense que une photo un peu plus grande pourrai nous aider, pour  voir si c'es facilement réparable.  Wink

kikich
Patient en incubation

Masculin Nombre de messages : 47
Age : 38
Localisation : REIMS
Date d'inscription : 06/02/2015

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Jules59 le Jeu 4 Juin 2015 - 17:21

Je vous mets un gros plan



Merci @ vous

Ps : Je cherche comment ouvrir un post d'estimation , mais je ne vois pas comment faire , ça me met forum avec mention spéciale ....

Jules59
Patient en incubation

Masculin Nombre de messages : 24
Age : 37
Localisation : Carvin
Date d'inscription : 18/05/2015

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par lulrik le Jeu 4 Juin 2015 - 21:00

C'est réparable et très facilement.

Sur cette photo, on peut voir que une autre personne a fait la même bêtise que toi mais à arraché l'autre partie de la piste plus fine et beaucoup plus chiante à réparer
photo :

Or ce que je vois, c'est que c'est la piste qui va à la référence "masse" de la console que toi tu à arraché, il te suffira donc de trouver un condensateurs répondant au même caractéristiques que celui que tu à supprimé, relier la première borne à la piste encore en bon état puis de relier la seconde patte au plan de masse, pour ce faire plusieurs solutions.

Tu trouve un autre composant relié au même plan de masse
Tu gratte le vernie du plan de masse sur 5mm² tu passe au miror pour bien voir le cuivre de ce dernier puis tu met une goutte d’étain liant ta patte au plan de masse.

Il me faudrait les plans pour être sur à 100% de ce que je te dit, a tu le modèle de la console ? pourrais tu faire une petite recherche des schèmas électriques ou bien un membre à sa dans son cartable ?

D'autre connaisseurs ont des avis ?

lulrik
Infirmier

Masculin Nombre de messages : 4291
Age : 20
Localisation : Drôme / Ardèche
Date d'inscription : 11/06/2014

http://lulrikgames.canalblog.com/

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Jules59 le Jeu 4 Juin 2015 - 21:28

Rohhh la vache tu m'as calmé !!! MDR



Tu pourrais m'expliquer le point commun entre mon problème et le problème de ta photo ? Ça a l'air convenable , non ?

Edit : http://www.gamopat-forum.com/t65005-recherche-schema-de-la-snes-pal

Mais c'est du javanais scratch

Jules59
Patient en incubation

Masculin Nombre de messages : 24
Age : 37
Localisation : Carvin
Date d'inscription : 18/05/2015

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par lulrik le Jeu 4 Juin 2015 - 21:43

Rohhh la vache tu m'as calmé !!!
Si c'est dans le bon sens du terme j'en suis heureux Wink

Tu pourrais m'expliquer le point commun entre mon problème et le problème de ta photo ? Ça a l'air convenable , non ?
Je ne sais pas trop ce que tu appelle convenable ^^ Mais dans les faits, lui ou elle à arraché l'un des endroit où on soude le condo et toi tu à arraché l'autre (qui est soit dit en passant moins chiant à réparer je pense).

Tient merci pour les plans et la photo :) mais je ne voit pas ce que tu appelle Javanais O_o

Écoute, demain j'ai mes synthèses d'essais de systèmes sur les taux de distorsion harmoniques en cours ... donc la dodo mais ce weekend (si pas de soucis) j'étudie plus en profondeur le soucis en ouvrant ma console et en me penchant sur les plans. A moins que un autre membre me devance d'ici la ^^

En tout cas je vais essaye de t'aider, à bientôt salut cette console mérite réparation.

lulrik
Infirmier

Masculin Nombre de messages : 4291
Age : 20
Localisation : Drôme / Ardèche
Date d'inscription : 11/06/2014

http://lulrikgames.canalblog.com/

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Jules59 le Jeu 4 Juin 2015 - 21:53

@lulrik a écrit:
Si c'est dans le bon sens du terme j'en suis heureux Wink

Dans le bon sens Wink

Je ne sais pas trop ce que tu appelle convenable ^^ Mais dans les faits, lui ou elle à arraché l'un des endroit où on soude le condo et toi tu à arraché l'autre (qui est soit dit en passant moins chiant à réparer je pense).

Je viens de voir la très légère piste manquante qui part vers le bas

Tient merci pour les plans et la photo :) mais je ne voit pas ce que tu appelle Javanais O_o

J'y comprends autant que les distorsions harmoniques   , bon courage pour ta synthése

Merci

Jules59
Patient en incubation

Masculin Nombre de messages : 24
Age : 37
Localisation : Carvin
Date d'inscription : 18/05/2015

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par lulrik le Mar 16 Juin 2015 - 21:14

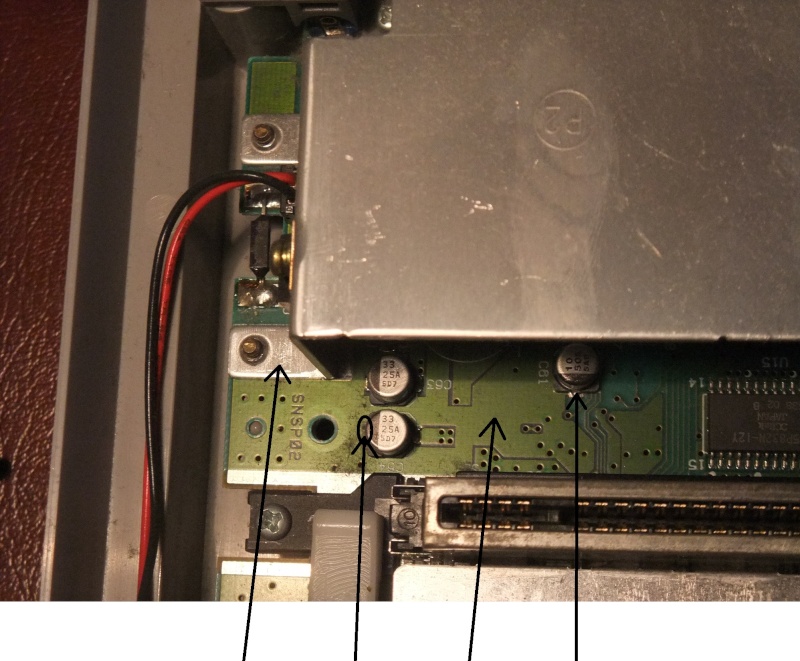

C'est bon j'ai ouvert la bête, en conclusion rien de bien grave, ce que tu à arraché était relié au plan de masse, il te suffira lors du remplacement du condensateur, de relier la patte positive a l'endroit où tu ne l'a pas arraché de piste et la négative du condo au plan de masse. une photo arrive Wink

edit :



Tu peut donc te relier à la patte négative de C64, ou bien au blindage qui "couvre" les puces, ce dernier étant relié au plan de masse par les vis (relié aussi au plan de masse)

Après si les idées que je viens de te suggérer ne te plaise pas ou sont difficile a mettre en œuvre. tu peut avec un multimètre qui fait test de continuité te mettre sur la "borne" négative de C64 et chercher les endroit où il va biper (résistance nulle) et tu pourras te mettre à ces endroit la avec la patte négative de ton condo de remplacement.

lulrik
Infirmier

Masculin Nombre de messages : 4291
Age : 20
Localisation : Drôme / Ardèche
Date d'inscription : 11/06/2014

http://lulrikgames.canalblog.com/

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Jules59 le Mer 17 Juin 2015 - 21:02

Slt Lulrik

Je regarde ça demain, je te ferais une photo pour me dire si c'est bon

Merci @ toi

Jules59
Patient en incubation

Masculin Nombre de messages : 24
Age : 37
Localisation : Carvin
Date d'inscription : 18/05/2015

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par zespite4 le Jeu 18 Juin 2015 - 11:43

Salut si tu veux t'en débarrasser fais moi signe j'ai besoin de récupérer 2 puces dessus pour remettre la mienne en état.

zespite4
Patient contaminé

Masculin Nombre de messages : 551
Age : 34
Localisation : ARCUEIL
Date d'inscription : 26/12/2012

Revenir en haut Aller en bas

Re: J'ai fait une connerie ou pas ?

Message par Jules59 le Jeu 18 Juin 2015 - 12:05

Slt si j'arrive pas à la réparer , pas de soucis mais je garde la coque pour essayer un retrobright

Jules59
Patient en incubation

Masculin Nombre de messages : 24
Age : 37
Localisation : Carvin
Date d'inscription : 18/05/2015

Revenir en haut Aller en bas
