[TUTO] Fabriquez vos propres contacts à lamelles

2 participants

Aller en bas

[TUTO] Fabriquez vos propres contacts à lamelles Empty [TUTO] Fabriquez vos propres contacts à lamelles

Message par nussss Ven 9 Mar 2018 - 12:47

Bonjour aux barbus,

Vous ne supportez plus le 'clic clic' des microswitchs chinois ? je vous propose un tuto pour créer vos propres contacts à lamelles, pouvant s'adapter aux boutons d'arcade à microswitch.

J'avais ça en tête depuis un moment,  j'ai reçu il y a quelques semaines mon imprimante 3D (Creality CR-10), il fallait donc que ça sorte de ma tête... ;-)

Les fichiers sont téléchargeables sur Thingiverse :
https://www.thingiverse.com/thing:2817066

!!!! Mise à jour le 15/03/2018 !!!!
version 1.2
- Les trous traversent maintenant complètement le switch pour une meilleur compatibilité avec les différents boutons d'arcade
- Les lamelles sont un peu plus longues, afin d'avoir un peu plus de souplesse
- Evolution de l'outil pour plier et couper les lamelles, et permettre de doubler l'épaisseur sur les contacts des cosses.

[TUTO] Fabriquez vos propres contacts à lamelles Img_2040
[TUTO] Fabriquez vos propres contacts à lamelles Img_2041

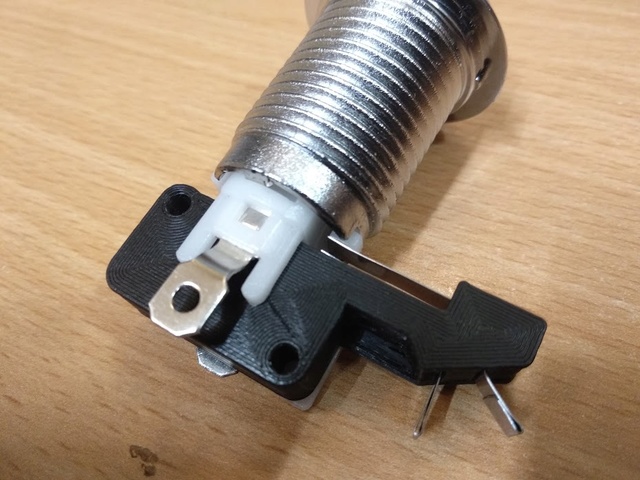

[TUTO] Fabriquez vos propres contacts à lamelles Img_2042



2 fichiers principaux: le corps du switch et le couvercle.
+ Fichier bonus, un petit outil qui facilite la découpe et le pliage des lamelles.


pour les lamelles, j'ai acheté des colliers de serrage AERZETIX : 4.6mm x 350mm (ref C17074 )
sur Priceminister, pour environ 5€ les 10 colliers... de quoi faire une 30 aine de switchs !


1. Téléchargez l'archive sur thingiverse
https://www.thingiverse.com/thing:2817066


2. Imprimez les 3 fichiers stl sur une imprimante 3d

[TUTO] Fabriquez vos propres contacts à lamelles Switch11


3. Suivez le  tuto de pliage des lamelles ci-dessous :
[TUTO] Fabriquez vos propres contacts à lamelles Tuto1210

et voilà, vous avez vos propres switchs qui ne font plus 'clic clic' ;-)

N'hésitez pas à me faire des retours, si certains ont accès à une imprimante 3D !

a+
Nussss


Dernière édition par nussss le Jeu 15 Mar 2018 - 21:54, édité 1 fois
nussss
nussss
Patient en incubation

Masculin Nombre de messages : 6
Age : 49
Localisation : Savoie
Date d'inscription : 20/11/2009

Revenir en haut Aller en bas

[TUTO] Fabriquez vos propres contacts à lamelles Empty Re: [TUTO] Fabriquez vos propres contacts à lamelles

Message par Flo4428 Sam 10 Mar 2018 - 15:01

c'est quand meme sympa l'impression 3d :p
Flo4428
Flo4428
Patient incurable

Masculin Nombre de messages : 1597
Age : 34
Localisation : Labas
Date d'inscription : 12/05/2016

Revenir en haut Aller en bas

[TUTO] Fabriquez vos propres contacts à lamelles Empty Re: [TUTO] Fabriquez vos propres contacts à lamelles

Message par nussss Jeu 15 Mar 2018 - 21:54

Mise à jour le 15/03/2018 - version 1.2
- Les trous traversent maintenant complètement le switch pour une meilleur compatibilité avec les différents boutons d'arcade
- Les lamelles sont un peu plus longues, afin d'avoir un peu plus de souplesse
- Evolution de l'outil pour plier et couper les lamelles, et permettre de doubler l'épaisseur sur les contacts des cosses.

a+
nussss
