[TUTO] GBA backlight !!!

Page 1 sur 20 1, 2, 3 ... 10 ... 20  Suivant

Aller en bas

[TUTO] GBA backlight !!! Empty [TUTO] GBA backlight !!!

Message par lex_terieur le Mer 28 Sep 2016 - 22:35

Bonjour à tous.

Je me suis décidé  à vous expliquer pas à pas un petit mod pas bien méchant à la porter de presque tous le monde.

Comment transformer une GBA (forme panda, oui oui c'est officiel comme terme ) avec un écran destiner à la basse à une GBA SP AGS-101.
Je vous rassure le but n'est pas de sacrifier une 101.

Pour commencer je vous montre le résultat final sa parle de lui même :



Je trouve le résulta génial.


Alors pourquoi un tel mods ?

- la forme "panda" bien plus ergonomique pour les grosse mains.
- la GBA contrairement à la SP à une prise casque en natif ( on nous avez déjà fait le coup de l'iPhone 7 MDR )
- la GBA ne subie pas de casse de nappe comme la SP avec son écran repliable.
- la mise en place d'un tel écran augmente l'autonomie de 1/2h ( et oui malgré le rétro-éclairage)
- et puis zute c'est quand même la classe non ?

Pour se faire il vous faudra :

- une GBA fonctionnelle (environ 25€ )
- Un écran AGS-101 type B (le bout de la nappe est blanche) (environ 45€) Ici chercher les autre article chez le même vendeur. Il est réglo.
- une nappe pour adapter l’écran (40pin B ou 32pin en fonction de la carte mère, avec ou sans switch pour réglage de la luminosité ) de 4 à 15€ (ou plus bas dans le tuto la version a 5 niveau de luminosité)
- Une vitre d'écran (moins de 3€ )

Outillage :

- un fer à souder panne fine et étain.
- tournevis triwing et cruciforme petite taille
- un bon cutter (dremel en option )
- du scotch isolant.
- entre 2 et 4h de travail devant vous
- et la bière bien sure ( un mod sans bière c'est aussi triste qu'un frigo vide )


En option :

- une nouvelle coque avec cache pile, vitre d'écrans et boutons (entre 5€ et fioute j'en ai vue à 40€)
- un speaker de remplacement (2€ les 5piece )
- un jeu de nouvelle membranes carbone ( idem 5€ les 10set)

Se qui donne une GBA moder a 75€ au minimum et à 90€ (voir plus) environ pour une bonne remise à neuf.
( je ne suis pas la pour critiquer mais regarder à deux fois les prix que sa se vend entre 120€ et 180€ sur eBay. pour 2h de travail, c'est presque du vole )

information importante :

Juste pour info comment choisir sa nappe en fonction de sa console :

[TUTO] GBA backlight !!! Image125

pour finir sur les nappe, il existe deux type d’écran, les type A (ou AB) avec un bous de la nappe de connexion noir, et les type B bout de la nappe blanche.

actuellement il ne se vend que des écran a nappe blanche, donc type B.

pour son installation dans une GBA 32pin aucun problème mais pour les 40pin il semblerais que sa peux poser des souci.
pour le coup au moment de choisir votre nappe d'adaptation pour les 40pin assurer vous que la mention "B screen" ou "40pin B" soie présente et attention il existe des "40pin A" ou "40 pin AB" a proscrire avec les écran type B

bref tu est en 40pin prend du "B" Razz

Bon on commence ?

Aller on commence par enlever les 6vis triwing et la dernière au niveau du cache pile.

[TUTO] GBA backlight !!! Image89

Et on fait le tour des dégâts.

[TUTO] GBA backlight !!! Image90
[TUTO] GBA backlight !!! Image91
[TUTO] GBA backlight !!! Image93
[TUTO] GBA backlight !!! Image92

Membrane percer, piste de contacte sale, speaker immonde.

Pour les membranes on ne peux que les changer, le speaker idem pas le choix car même si il fonctionne bien je ne donne pas chère de sa durer de vie, et pour les contacte je vous conseille la gomme, le coter bleu qui gratte un peux.

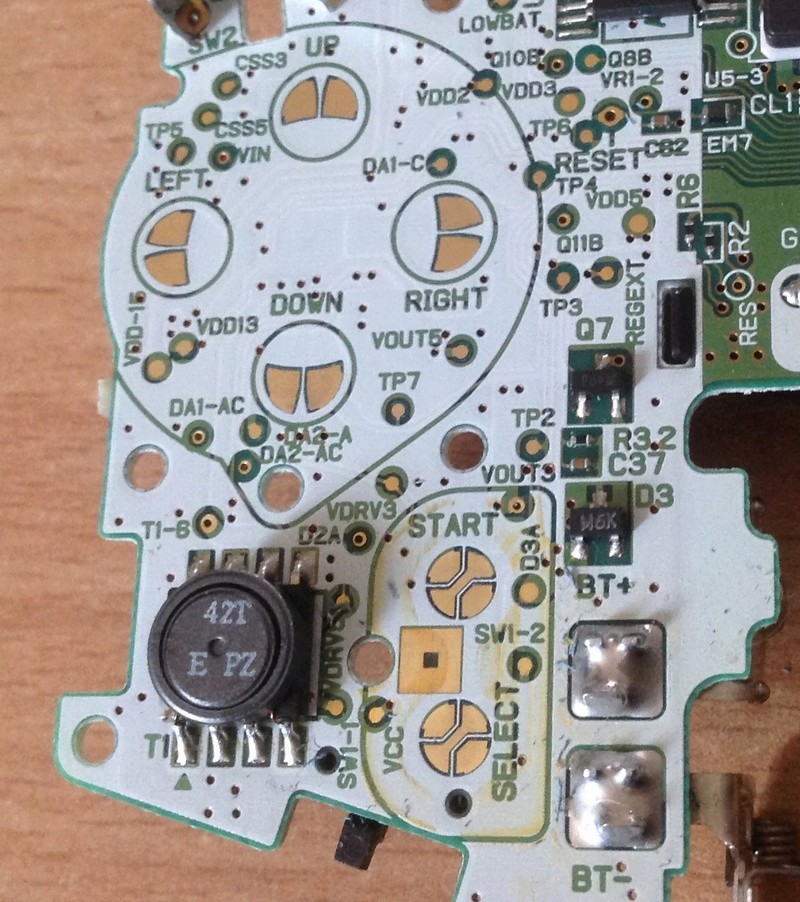

Apres nettoyage :

[TUTO] GBA backlight !!! Image94

Voilà c'est mieux.

Bon si on utilise pas une nouvelle coque on enlève l'écran et la mousse collante, on pousse légèrement sur la vitre et on la vire. ( je n'ai pas fait tous cela car je change la coque. Au passage je vous conseille une coque opaque pour se mod. Sa rend bien mieux que les translucides).

Voici les deux écrans : à gauche le 101 à droite celui d'origine.

[TUTO] GBA backlight !!! Image95

On voie bien que le 101 ne passera pas. Il faut donc modifier la coque.

On est pas obliger mais moi je protège.
[TUTO] GBA backlight !!! Image96

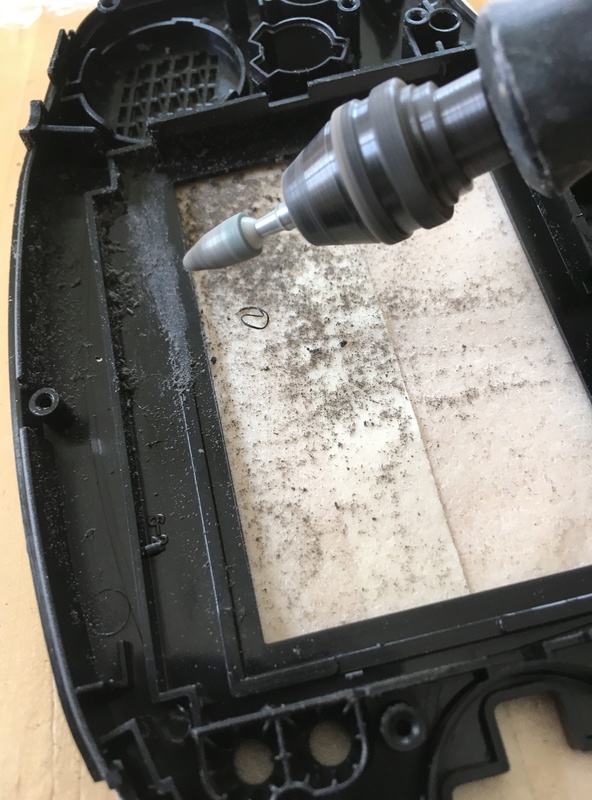

Puis à la dremel/cutter/ couteau de boucher/sabre de samouraï on taille se qui dépasse.

[TUTO] GBA backlight !!! Image97

On enlève bien toute cette arrête en forme de "L"

Puis on pose l’écran et avec une carte on le calme bien du coter inverse au "L" ( bref comme sur les photo)

C'est important car la l'épaisseur  de cette carte correspond exactement à se qu'il faut pour centrer l’écran. Et on le calme bien en haut. Et avec un cutter on repère ou couper.

[TUTO] GBA backlight !!! Image98
[TUTO] GBA backlight !!! Image101
[TUTO] GBA backlight !!! Image100
[TUTO] GBA backlight !!! Image99
[TUTO] GBA backlight !!! Image102

On coupe gentiment et tranquillement. C'est un jeux de patience pour arriver à se résultat

[TUTO] GBA backlight !!! Image104
[TUTO] GBA backlight !!! Image105
[TUTO] GBA backlight !!! Image103
[TUTO] GBA backlight !!! Image106

On retrouve avec deux petit "L" épargner par ce régime. Le but c'est que l'écran se loge légèrement en force et tienne tous seul.

[TUTO] GBA backlight !!! Image107

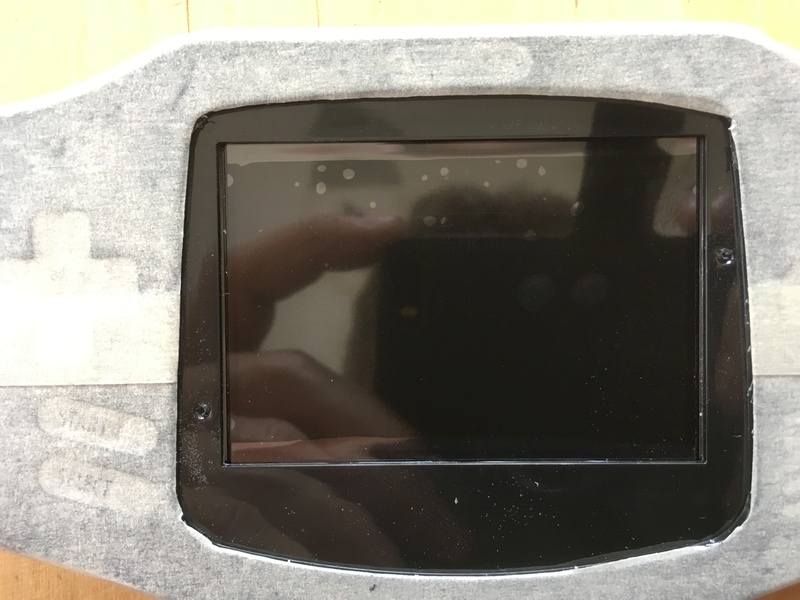

Et voilà l'écran Est centrer comme il faut

[TUTO] GBA backlight !!! Image112
[TUTO] GBA backlight !!! Image109
[TUTO] GBA backlight !!! Image110
[TUTO] GBA backlight !!! Image111
[TUTO] GBA backlight !!! Image108

On retire la protection d'écran à un moment quand même.
On pose quelque point de colle à chaud si on veux. Mais au quatre coin pas comme moi car pour la nappe j'ai du revenir en arrière. ( et oui on passe sur de l'orange car je ai réaliser deux Very Happy )

[TUTO] GBA backlight !!! Image114

Bon on ajoute la nappe adaptatrice et on cale sa comme on peux. Moi j'ai de la mousse isolante autocollante, c'est juste nikel. [TUTO] GBA backlight !!! Image115

La nappe a deux ergot que l'on ne voie pas. Cela permet de la caler au bonne endroit. Pour le switch il tombe au niveau du cache pile.

Bon moi j'en ai profiter pur changer le speaker et pour compenser un bout de mousse car je ne veux pas qu'il se balade.

[TUTO] GBA backlight !!! Image117
[TUTO] GBA backlight !!! Image116

On repose les boutons les membranes la carte mère et il nous reste une petit soudure à faire.

[TUTO] GBA backlight !!! Image118
[TUTO] GBA backlight !!! Image119

Oui oui je signe mon travail Razz et on referme le tous en visant bien pour le switch.

[TUTO] GBA backlight !!! Image121
[TUTO] GBA backlight !!! Image120

On pose l'autocollant final et power on !!!

[TUTO] GBA backlight !!! Image126
[TUTO] GBA backlight !!! Image127
[TUTO] GBA backlight !!! Image128

On oublie pas d'enlever le film protecteur de la vitre et on se régale de son travail.

Voici à quoi sert le switch et la différence entre les niveaux de luminosité.


( pas facile entre les deux pile et coucou c'est moi Very Happy )

nouvelle option :

bon pour les grosse bourse on a des nappe avec 5 niveau de luminosité (environ 40€ quand même ) voici les deux lien pour se les procurer :

nappe 5 niveau 40pin B
nappe 5 niveau 32pin

pour vous donner une idée voici se que sa donne :



comme on voie c'est la combinaison du bouton "L" + "select" qui change de niveau en niveau.

pour se faire c'est exactement la même étape d’intégration de l’écran, seul les point de soudure son différent et les voici :

[TUTO] GBA backlight !!! 110
[TUTO] GBA backlight !!! 210
[TUTO] GBA backlight !!! 310
perso je n'ai pas encore teste mais sa viendra prochainement.

voila alors pour ceux qui ne le sente pas je peux vous aider. Envoyer moi un MP on peux toujours s'arranger.

Merci de m'avoir lu, désoler pour mon orthographe douteuse et amuser vous bien.

ps : merci a Kogami pour faire aussi avancer le schmilblick


Dernière édition par lex_terieur le Mar 11 Oct 2016 - 22:31, édité 8 fois
