[PROBLEME] PlayChoice-10 DeLuxe qui ne s'allume pas, rien

[Invité]

hello !

j'ai vécu today un épisode d'American Pickers où je me suis retrouvé dans une vieille grange pour récup' une PlayChoice-10 qui n'a pas fonctionné depuis des années...

et bien évidemment, après un nettoyage en règle (mais pas en profondeur, cf pièces electroniques), j'ai tenté un branchement et un allumage ... et rien. RIEN ne s'allume. Ni les télés, ni le petit truc PlayChoice-10 en haut, ni ventilateur, ni rien.

JE peux bien faire des photos, mais vu que l'electronique et moi = 400 ... ca ne servirait pas à grand chose.

Donc question toute simple : qui a déjà réparé des PlayChoice-10 ? :)

[eraserhead]

Si rien ne s'allume, cherche du côté de l'alimentation en premier lieu. Il y a sûrement un fusible de sécurité vu la taille de l'engin. Regarde s'il n'est pas mort.

[mario25]

Il est évident qu'il s'agit d'un problème au niveau de l'alimentation, c'est là qu'il faut chercher.

Des photos pourraient être intéressantes pour voir à quoi elle ressemble.

[Invité]

je m'en occupe du coup demain, pour avoir de la lumière du jour :)

[ShiningBZH]

Si jamais , peut-être qu'un gars de cette liste pourra t'aider en direct chez toi ou que tu puisses la déposer :

http://www.invaded.fr/dossiers/annuaire-des-professionnels-du-jeux-automatique/

[JN2B]

Il faut verifier sur l alim que tu aies bien une tension en sortie... si c est comme toute borne (et je ne vois pas pourquoi ça ne serait pas le cas), tu dois sortir du 5v et potentiellement du 12. Tu peux le verifier simplement avec un multimetre meme si tu es fâché avec l electronique

[Invité]

Elle n'a pas fonctionné depuis des années. Le premier truc à examiner, c'est l'alimentation (condensateurs, etc.) avant de toucher au reste (en dehors du nettoyage).

[Vieille_Loutre]

Avant d'essayer d'allumer quoi que ce soit, il aurait fallu débrancher la pcb/carte mère, pour éviter qu'elle ne grille dans le cas d'une alimentation foireuse, et contrôler les tensions d’alimentation.
Surtout si le truc n'a pas tourné depuis des lustres -> grandes chances de suicidage des vieux condos !

[Invité]

j'ai envie de pleurer.

[Invité]

Pleure pas (c'est pas dit que ça ait grillé), fais des photos de l'alim, et la carte mère ptet, qu'on puisse voir.
Rien qui s'allume, c'est pas un gros clac/pschit/prout. :)

[Invité]

je fais ca demain (faut déjà que je souleve la bete pour la faire glisser sur le carrelage ... que j'ai rayé comme un gros pourceau bourrin)

vous me direz ! :)

[Vieille_Loutre]

http://playchoice.riemen.net/rep_manuals.html

Trouve le manuel qui correspond a ta borne, et regarde le schéma électrique. Prends ton temps, regarde quelle partie de la borne correspond a quelle partie du schéma, et contrôle les tensions au fur et a mesure. Quand les tensons seront contrôlées ok, tu pourras rebrancher le pcb de jeu.
Si ça se trouve pour l'instant tu n'as rien de mort, juste un fusible planqué HS, on un truc mal branché.

[Nodoka75]

C'est fait pour vivre, toutes ces machines...

Il n'y a pas de règle pour du matos qui n'a pas fonctionné pendant des années parce que ça dépend pas mal des conditions de stockage ; en tant que technicien je pars du principe qu'il y aura du travail à faire de toute façon.

Il y a une carte de jeu branché sur la carte mère au moins? Ce sera plus dur de la tester sans...

[Invité]

je crois qu'il ya une immense carte (mère ?) avec des barrettes dessus (j'en deduis que 1 barrette = 1 jeu vu qu'il y a 10 barrettes et que ca s'appelle PlayChoice 10 ? :) )

[Ataré]

Malin.

[Nodoka75]

A priori oui. Mais comme tu est le seul à l'avoir vu pour l'instant, ce n'est pas un truc qui se devine. Au contraire, elle aurait très bien pu servir de stock de pièces...

[JN2B]

Là rod, tu pars à l aveuglette. C est une super machine mais au stade où tu en es y a deux manieres de voir les choses: soit tu te documentes à mort sur ta trouvaille et tu auras en main une super borne et une super experience et tu la restaures complètement, soit tu y vas à l ancienne et là va te falloir du bol pour la faire repartir et pour l entretenir le jour où elle sera à nouveau en panne. Les condos chimiques sur ce type de materiel, mal stocké de surcroit, c est souvent la calamité... faut etre motivé et patient et surtout méticuleux pour faire une resto en regle, et savoir jouer du fer à souder: pas pour des microsoudures complexes mais au moins pour changer des condos.

[Invité]

J'y ai pensé aussi. Qu'en fait ca s'est retrouvé dans un vieux hangar et que des gens avaient pioché dedans.

L'écran du haut est mal vissé ... du coup j'ai fait un peu le parano pour voir s'il y avait des pièces manquantes. Mais vu que je n'y connais rien, il ya peut etre des pieces manquantes.

Le + simple sera sans doute que je vous fasse le moindre cm2 en photo ... et ca sera peut etre + "lisible" comme ca.

Question : autant j'ai nettoyé à l'eau + chiffon (mouillé / pas trempé hein) la carcasse, pour la partie electronique, les bombes à air, c'est préconisé, ou l'electronique est trop fragile ?

[Invité]

Là rod, tu pars à l aveuglette. C est une super machine mais au stade où tu en es y a deux manieres de voir les choses: soit tu te documentes à mort sur ta trouvaille et tu auras en main une super borne et une super experience et tu la restaures complètement, soit tu y vas à l ancienne et là va te falloir du bol pour la faire repartir et pour l entretenir le jour où elle sera à nouveau en panne. Les condos chimiques sur ce type de materiel, mal stocké de surcroit, c est souvent la calamité... faut etre motivé et patient et surtout méticuleux pour faire une resto en regle, et savoir jouer du fer à souder: pas pour des microsoudures complexes mais au moins pour changer des condos.

l'idée est surtout que je trouve quelqu'un de compétent. Je sais filmer avec un 5D des heures d'affilée sans trembler le moindre centimetre. Ca c'est mon truc.

Les condos, les fusibles ... c'est pas DU TOUT mon truc. Mais genre DU TOUT :)

[JN2B]

Perso je l aurai fait... si une soudure doit lacher autant que ca soit maintenant... apres pas balancer de l air comme un bourrin tu le fais méthodiquement. Verifie dans tous les cas l alim mais meme si tu as du jus, ne laisse pas tes composants tous branchés, il faut que tu sois méthodique mon avis c est que pour le moment tu dois verifier et nettoyer la totalité de l electronique, que tout soit nickel sur ce plan là. Une fois la borne remontée complète et repartie, tu redémontes tout et tu t occupes de la caisse.


Petit edit: je comprends ta position mais là ça reste de l electronique accessible, bien documenté tu peux le faire. Il faut juste étudier les docs de circuits avant. En fait ça me fait penser à ma première voiture ancienne, j etais une bille en meca (et je le suis toujours face à un mecano experimenté) mais l interet de projets de restau c est d apprendre, de réaliser son truc et quand ça refonctionne ou que tu arrives à ce que tu veux là c est carrément jouissif. Et puis tu sais il te faudrait un bol monstre pour qu un connaisseur de playchoice habite à 2 pas de chez toi

[Ataré]

Et surtout vérifié ta sécurité avant tout...

Isolation ect...

[Invité]

isolation ... laine de verre ? isolation de ? :)

[dunkill]

bonne chance dans cette entreprise ambitieuse, je prie pour que ton PPU soit fonctionnel sinon t'es carrément marron !

[Ataré]

Prise de terre.

[JN2B]

Euuh ouais alors je vais preciser ma pensée, pour l ecran on parle de tht donc ta sécurité passe avant tout. Ca sert a rien d avoir une belle borne si on est plus là pour s en servir... apres pour le reste de l electronique avec  un schemas c est easy...
Et pour le ppu imagine si certains du fofo sont passés avant toi dans le hangar tu as du souci à te faire, il y est même plus il est sur une nes ;-)

[jimpqfly]

Non mais arrêtez de le faire flipper là on parle pour l'instant de vérifier le fusible de l'alim ...

[Invité]

+1 Jimpqfly,

chaque chose en son temps, et pour le PPU, on le verra tout de suite, sur la carte.

[Invité]

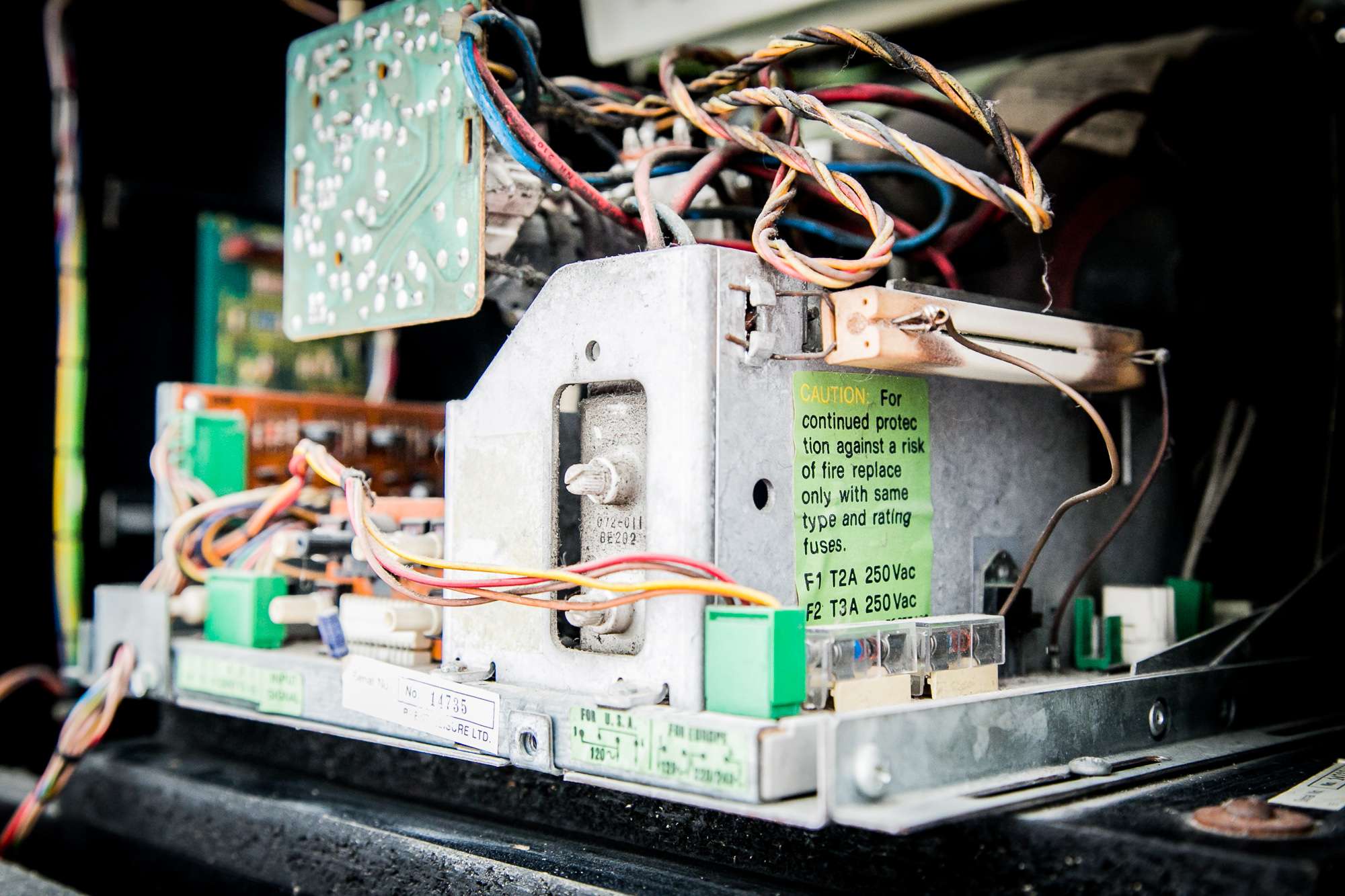

Voici un premier jet de photos. J'espère que ca parlera à certains. Pour moi ce sont juste des cables et des cartes :)

[Invité]

Bon, déjà une bonne nouvelle : tu as 10 jeux installés ! (ça aurait pu être 1 ou 2, ou rien), ce sont le petites barrettes à 90°.

Il faudra dépoussiérer la platine (la carte près de l'écran hantarex).

Et si tu peux, faudrait qu'on voie le reste de la carte, derrière les jeux, ici (mais ça a l'air pas mal, je vois une puce qu'on attend à cet emplacement) :


Faut voir l'alim générale (elle doit être ailleurs, plus bas).

[Invité]

Ensuite ta carte playchoice, regarde ici :
http://mag.mo5.com/l-asso/11073/don-dune-nintendo-playchoice-10/
http://www.arcade-system.com/index.php/pcb-jamma-identification/129-nintendo-playchoice-10-/1457-nintendo-playchoice-10-motherboard-pcb

Compare, qu'il n'y ait pas de grosse puce manquante sur la carte principale (la grosse). La voilà en gros :
http://www.classicarcaderesource.com/PC10MB.jpg
