Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par lucifer le Sam 8 Nov 2014 - 0:16

Salut à tous



Ayant en projet de faire un modding full sanwa/seimitsu + câblage neogeo/supergun + remplacement overlays sur mon virtua stick, je viens partager ceci avec vous Cool

Matériel nécessaire:

-Virtua stick Saturn
-Bouton Sanwa ou Seimitsu
-Joystick Sanwa ou Seimitsu
-Guide octogonales pour le joystick afin d'envoyer du pattée
-Fiche DB15 femelle (uniquement pour câblage neogeo/supergun)

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1510

outillage nécessaire:

-fer à souder
-Câble
-Gaine thermorétractable
-Cutter ( si changement overlay)
-Tournevis cruciforme
-Dremel ou équivalent
-Clé à pipe de 7

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1517

Présentation du stick:

Sorti pour la sublime Sega Saturn ce stick manque un peu d'ergonomie par le placement de ses boutons , je vais donc remonter le bouton L pour avoir les 8 alignés.
De plus ces derniers étant pas forcement de bonne facture tout comme son joystick le remplacement de ceux ci s’avère quand même utile.
Je compte aussi garder la partie autofire pour la connectivité Saturn du stick

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1510

Le démontage:

C'est parti les choses sérieuses commencent , démontons la bêtes et voyons ce qui ce passe dedans lol!

On commence par les six vis du dessous au tournevis cruciforme

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1511

Alors que voyons nous ici , oulala les boutons sont soudé à un pcb lui même relié à un autre par une nappe  scratch , pas de soucis  cigare

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1512

En y regardant de plus prêt on ce rend compte que le pcb soudé aux boutons sert juste de simple relais avec un + par boutons et une masse commune , nous avons donc deux solutions , tirer un câble entre le pcb et chaque nouveaux boutons car avec leur diamètre ils ne tomberont plus en face du pcb , ou tout simplement identifier les boutons sur la nappe et câbler tout ça en direct en disant bye bye au pcb  lol!

Pour ce faire on va dessouder tout les boutons et la nappe (Elle peut aussi être coupé à la pince à raz du pcb bouton afin de garder de la longueur)

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1513

Mais avant de dessouder tout cela prenons soin de déchiffrer ce pcb afin de savoir ou raccorder quel boutons à la nappe par la suite

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1518
Une fois dessoudé nous avons cela.

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1521

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1522

Ensuite Nous allons démonter le guide du joystick afin de lire son pcb et d'avoir les correspondances des câbles.
Pour ce faire retirez les 4 vis cruciforme du guide et soulevez le.

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1516

Il nous reste plus qu'a déchiffrer ce pcb  lol!  ce qui donne:
Fil noir = Bas
Fil Marron = Haut
Fil Rouge = Gauche
Fil Orange = Droite
Fil Jaune = Masse commune


Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1517

J'ai fais un test du stick sanwa en le cablant sur la broche de celui d'origine et il envoi le bestiau quelle réactivité lol!

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1524

Ensuite, nous allons démonter la plaque qui fait support boutons/joystick en retirant les 5 vis de sécurité à l'aide
de la clé de 7 ou d'une pince si vous n'avez pas de clé adapté.

 Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1523

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1525

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1526

De là, il va falloir retirer l'overlay d'origine pour avoir accés aux 4 vis du joystick , pour ma part je l'ai fais à l'arrache
 mais en faisant en sorte de la garder en un seul morceau afin de pouvoir le numériser
car il est introuvable sur le web.
Mais si vous y aller doucement et que comme moi vous retirez au préalable la partie poignée du joystick
 en enlevant le clips qui ce trouve en dessous,vous pourrez l'enlever et le remettre en place sans trop de soucis .

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1527

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun 970935IMG1536

Ensuite nettoyage de la plaque en métal à l’acétone , l'ayant pas mal rayé je pense la repeindre
une fois les trou agrandi afin de la protéger de la rouille.

  Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1514

Tout étant presque démonté on va retirer le dernier pcb afin de pouvoir nettoyer/rénover le plastic du stick
et pour ceux qui veulent passer au montage DB15 on va en profiter pour placer la fiche sur la carcasse

Dévissez les 3 vis cruciforme.

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Sans_t10

Après nettoyage à la brosse à dent Cool

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1511

Modding:

Les choses sérieuse commencent, nous allons modifier, installer et remonter tout cela Cool

On découpe la carcasse pour la db 15

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1512

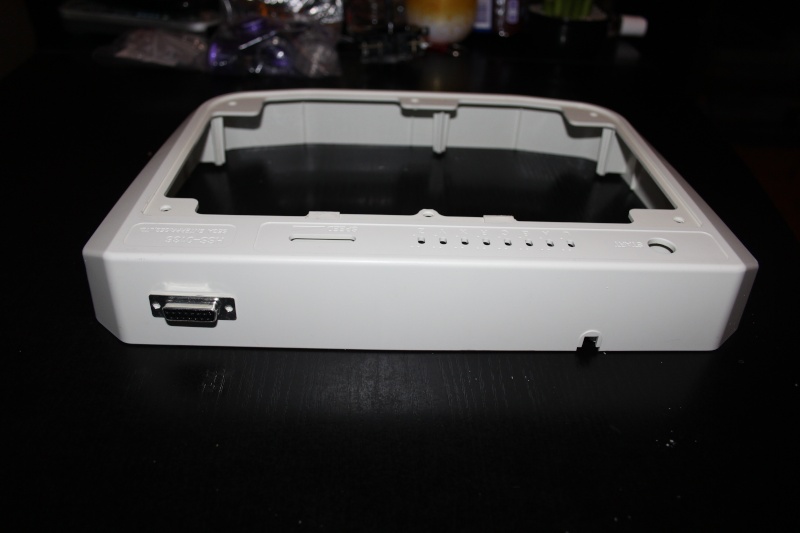

On vérifie ce que cela donne, mince un poil de travers, si seulement j'avais attendu d'avoir
autre chose que la lame lime/scie à métaux de mon couteau suisse pour faire ça Sad
(mon dremel n'était pas arrivé à ce stade de la transformation)

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1513

Maintenant nous allons supprimer les ergots et agrandir les trous des boutons d'origine qui sont en 28mm à l'aide
du dremel ou d’une lime si vous n'avez pas de dremel.
Ce qui donne.

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1516

Puis on vérifie sunglass

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1515

Comme je compte aligné les boutons , afin d'avoir une ligne de 4 boutons pour la partie neo geo,
je vais devoir faire un trou supplémentaire ainsi que les trous du joystick qu'on devra
fraiser pour éviter que les têtes des vis dépassent.

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1518

Maintenant, nous allons câbler la fiche db15 à l'aide du schéma suivant.
Pour ma part j'ai pris 30cm de fil afin d'avoir de la marge.
(Si comme moi vous utilisez un Supergun smallcab vous pouvez connecter
un bouton supplémentaire sur la pin10 de la DB15 cela vous apportera
 le bouton Coin qui est déjà câblé sur le supergun).
Ne câbler pas le +5v , il est la que pour les stick
 cacahuète neogeo
Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Supergun_neogeo_schema

il suffit donc de câbler en respectant les chiffre sur votre fiche

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1521

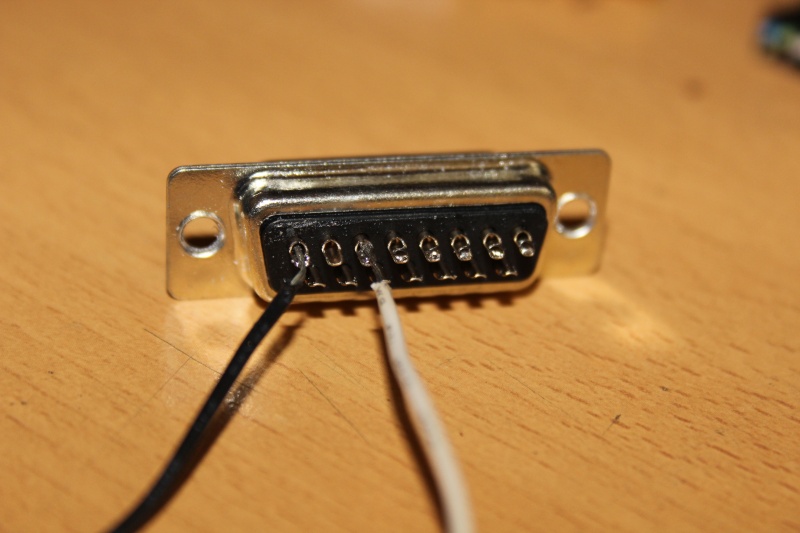

Pensez à étamer les connecteurs et vos câbles avant d'attaquer lol!

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1522

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1523

Puis un petit coup de gaine thermorétractable Cool

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1524

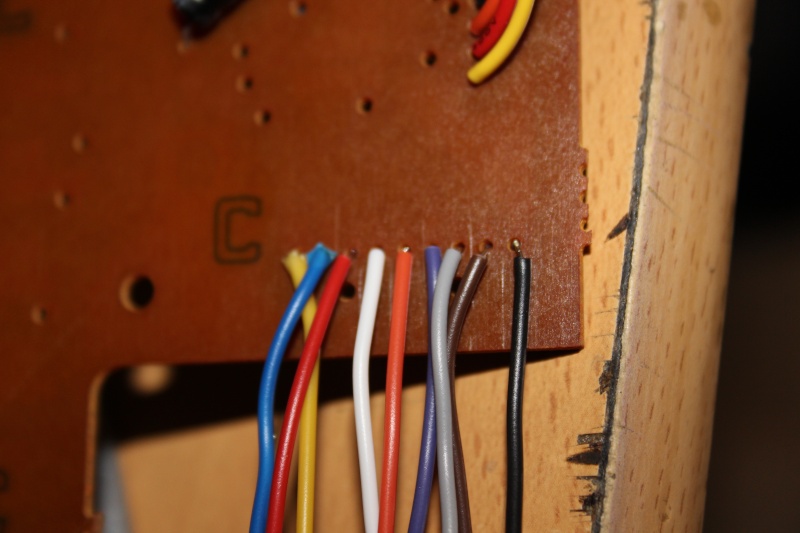

J'ai supprimé la nappe des boutons pour les câbler en direct sur le pcb

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1527


Pour continuer j'ai besoin de fixer l'overlays à sa plaque pour la remettre en place, tout est visible dans la partie suivante du topic.

Mais n'oubliez pas de revisser le support du joystick car l'overlays va cacher les vis si vous comptez pas les rendre apparente.

La plaque étant en place , on remonte les boutons ainsi que le reste du joystick et on va câbler tout ça,
 ce qui sera presque le fin mot de l'histoire cigare

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1529

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1530

Et voila , maintenant que vous avez tout câblè, il ne vous reste qu'a remonter la plaque inférieur et aller tester cela joueur fou

l'overlays:

Celui d'origine étant abimé il sera remplacé par un fais par mes soins ce qui n'est pas super compliqué
quand on a l'overlays d'origine enfin les contours de celui ci numérisé
sur fond transparent afin de savoir ce que l'on fais.

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1511

Ensuite direction une boutique de photocopie/impression numérique afin
de faire imprimer l'artwork.
Pour ma part j'ai choisi du couché mat 300grs avec plastification rigide
d'une part pour regagner l’éclat et aussi pour éviter
d'utiliser du plexi  lol!

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Pink2411

Voyons ci les cotes tombent bien  8)

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1223

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1222

Pour ce donner une idée avant de fixer le tout.

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1225

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1514

Suite aux nombreux trous et rayures effectué j'ai repeint la plaque
pour la protéger de la corrosion.

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1526

Ensuite collage de l'artwork à la colle loisir permanente 3M que je vais laisser sécher
au moins 2 heures avant découpe des trous :lol:

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1528

Rendu final et conclusion:

Pour conclure, je dirais que c'est plutôt simple et pas super long, il m'a fallu environ 4 heures
de travail en prenant bien mon temps.

Je suis pleinement satisfais du rendu et surtout de la qualité des boutons
et du joystick qui est juste super réactif et procure que du bonheur 8)

De plus maintenant il est compatible multi plateforme et garde toute la partie Auto fire pour la Saturn Wink

Je suis déjà prêt à en faire un autre, mais en attendant voici celui la
que je viens fraichement de tester et qui envoi :lol:


Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Img_1531


Après pose des boutons Start et Coin

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Image13
Merci à tout ceux qui m'ont lus, si vous avez des questions n'hésitez pas, je suis jamais loin cigare


Dernière édition par lucifer le Mer 25 Mar 2015 - 11:15, édité 1 fois
lucifer
lucifer
Patient contaminé

Masculin Nombre de messages : 630
Age : 39
Localisation : Taverny 95
Date d'inscription : 30/08/2013

http://www.reptiles-idf.fr

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par esperluette le Sam 8 Nov 2014 - 9:12

WAOUH !!! J'VEUX LE MÊME !
BAVE
esperluette
esperluette
Patient incurable

Masculin Nombre de messages : 1292
Age : 43
Localisation : Montpellier
Date d'inscription : 21/01/2014

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par lucifer le Sam 8 Nov 2014 - 12:35

@esperluette a écrit:WAOUH !!! J'VEUX LE MÊME !
BAVE


Alors il te reste plus qu'a faire le tiens lol!


Si tu savais pas trop comment attaquer je pense qu'avec ce qu'il y a au dessus en image tu devrais t'en tirer sans grand problème Wink


Dernière édition par lucifer le Jeu 13 Nov 2014 - 0:57, édité 1 fois
lucifer
lucifer
Patient contaminé

Masculin Nombre de messages : 630
Age : 39
Localisation : Taverny 95
Date d'inscription : 30/08/2013

http://www.reptiles-idf.fr

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par esperluette le Dim 9 Nov 2014 - 14:40

Oui ton tuto est vraiment excellent, grand merci ! thumleft
Je vais voir ça dès que j'aurai 4 heures...euh non 40 heures... devant moi :)
esperluette
esperluette
Patient incurable

Masculin Nombre de messages : 1292
Age : 43
Localisation : Montpellier
Date d'inscription : 21/01/2014

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par Invité le Dim 9 Nov 2014 - 15:05

Merci pour ce tuto, avec toutes ces photos, c'est un super travail que tu as fait ! Very Happy
avatar
Invité
Invité


Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par lucifer le Dim 9 Nov 2014 - 19:52

Merci à vous de l'avoir lu Wink


en espérant qu'il aidera ou inspirera des gens cigare
lucifer
lucifer
Patient contaminé

Masculin Nombre de messages : 630
Age : 39
Localisation : Taverny 95
Date d'inscription : 30/08/2013

http://www.reptiles-idf.fr

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par drfloyd le Mar 11 Nov 2014 - 18:45

je déplace dans une rubrique ou ca sera mieux vu (NeoGeo/Arcade)

9 suppo$ pour ce tuto !

_______________________________________________________
Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Giphy10
Mes objets en vente :
https://www.gamopat-forum.com/t105296-la-nouvelle-brocante-du-doc#3072649
Mon profil Gamopat Advisor :
https://www.gamopat-forum.com/t94659-dr-floyd-advisor





drfloyd
drfloyd
DOYEN ET PROFESSEUR FOU DE L'HOPITAL

Masculin Nombre de messages : 154241
Age : 50
Localisation : Dpt 62
Date d'inscription : 05/12/2004

http://www.gamopat.com

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par Misteur_S le Mer 12 Nov 2014 - 11:27

Superbe travail  thumleft
Misteur_S
Misteur_S
Patient contaminé

Masculin Nombre de messages : 105
Age : 37
Localisation : IDF
Date d'inscription : 21/10/2014

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par lucifer le Jeu 13 Nov 2014 - 0:53

Merci pour le topic , car je ne savais pa sou le placer vu que ça peut être un simple modd saturn ou simple mod supergunou les deux comme moi ...


Merci pour les commentaires thumleft
lucifer
lucifer
Patient contaminé

Masculin Nombre de messages : 630
Age : 39
Localisation : Taverny 95
Date d'inscription : 30/08/2013

http://www.reptiles-idf.fr

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par speedsterharry le Lun 17 Nov 2014 - 12:52

Si je peux me permettre un commentaire: l'extension neo-geo est la porte ouverte à la compatibilité pour n'importe quelle console, y compris celles qui ne sont pas encore sorties (!). Il suffit de cabler un hack manette vers du DB15 male et par contre, il faut absolument cabler le +5V sur la DB15, contrairement à ce qu'a fait lucifer.
avatar
speedsterharry
Patient contaminé

Masculin Nombre de messages : 424
Age : 48
Localisation : Villeurbanne
Date d'inscription : 01/07/2014

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par Kest le Lun 17 Nov 2014 - 13:15

salut
Kest
Kest
Patient en incubation

Masculin Nombre de messages : 89
Age : 34
Localisation : France
Date d'inscription : 22/03/2014

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par speedsterharry le Sam 29 Nov 2014 - 14:19

Pour ceux qui aiment le stick et la création, je leur recommande ce topic sur le forum shoryuken.com
Prévoyez quelques slips de rechange Wink
avatar
speedsterharry
Patient contaminé

Masculin Nombre de messages : 424
Age : 48
Localisation : Villeurbanne
Date d'inscription : 01/07/2014

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par med_mugen le Sam 7 Déc 2019 - 15:00

salut ma question n a pas tout a fait  à voir avec le sujet, voilà j ai recuperé deux virtua stick arcade saturn, un seimitsu (sale) et un ascii propre. Je souhaiterai savoir si c'etait possible d interchanger les deux plaques (sans toucher ai PCB, au cablages et boutons/stick car j y connais rien) et egalement un moyen facile de nettoyer l overlay et la prise manette qui peut generer des pertes de reactions des boutons en plein jeu ? merci pour votre aide
med_mugen
med_mugen
Patient en incubation

Masculin Nombre de messages : 48
Age : 36
Localisation : Nord
Date d'inscription : 13/01/2019

Revenir en haut Aller en bas

Modding Virtua Stick Saturn HSS-0136  sanwa/seimitsu supergun Empty Re: Modding Virtua Stick Saturn HSS-0136 sanwa/seimitsu supergun

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
