Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par leZone le Lun 26 Oct 2020 - 17:14

@YannAros a écrit:
mais oui, je peux aussi remplacer par des tantales, à voir pour le filtrage audio quand même.
si tu peux, c'est increvable (à voir effectivement pour l'audio, ça peut engendrer des parasites effectivement)

@YannAros a écrit:
...un blindage du cable n'est pas vraiment utile...
disons que comme c'est à touche touche avec le cable secteur, il y a de fortes probabilités de parasitage selon l'installation électrique domestique

@YannAros a écrit:
Je peux aussi envoyer le kit sans la prise peritel femelle (pour 2€ de moins), se sera ensuite à tout un chacun de décider de comment il veut faire sortir le signal.
c'est mieux pour moi
il me reste un stock de peritel male neuves des années 90 prêtes à être soudées, et j'ai du cable noir multibrins qui doit me rester dans mes stocks
au pire, je coupe un cable basique double peritel, et j'en soude 1 côté sur le montage, et je le bloque avec un rislan pour que ça ne tire pas sur le montage une fois en utilisation
il me faudra juste le plan du branchement, ou ton connecteur avec les fils de couleurs et je viens me reprendre dessus, un peu de gaine thermo et le tour est joué

@YannAros a écrit:
Je veux bien refaire une video
je te laisse voir pour ça
disons qu'une vidéo c'est plus facile à partager sur les réseaux sociaux, et ça va faire le buzz et le tour des groupes de retrogaming et des youtubers français et belges qui testent les jeux sur leurs chaînes

je reste abonné au topic, préviens moi en cas de besoin ici ou par MP
bon courage, et merci pour ce travail, ça fait depuis 15 ans que je cherche un moyen de faire découvrir l'intellivision à mes enfants de manière simple, et la peritel rgb est le meilleur moyen même si j'ai des TV pour mes veilles consoles (maudits modules RF)

leZone
Docteur agrégé **
Docteur agrégé **

Nombre de messages : 7185
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Mar 27 Oct 2020 - 9:57

Un peu plus d'info sur comment on peut installer le mod sans rien percer:

Sur le modèle "P2", une fois le PCB d'alimentation démontée on accède à la prise alimentation.

La prise peritel mâle (une fois démontée) passe par le passage de l'alimentation (il faut aussi démonter la prise avec les deux vis du dessus):
Précommande Module RGB pour Intellivision SECAM - Page 2 Perite11

Tout le montage tiens largement à cet endroit:
Précommande Module RGB pour Intellivision SECAM - Page 2 Perite10

Et la sortie du cable est propre vu de l'exterieur:
Précommande Module RGB pour Intellivision SECAM - Page 2 Perite12
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Mar 27 Oct 2020 - 10:01

Avec le montage prévu pour le module "RH", en lieu et place du PCB d'alim c'est encore plus simple et propre:
Précommande Module RGB pour Intellivision SECAM - Page 2 Perite13
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Mar 27 Oct 2020 - 10:28

Deux questions qui étaient restées en suspend:
1. Non je n'ai pas de scart2hdmi, mais le soucis avec l'OSSC dont on parle sur les réseaux concerne tous les MODs
    Le problème est que l'intellivision, de base, ne génère pas de pulse de synchro horizontal pendant/autour de la synchro vertical, recréer ce signal est complexe, et je n'ai vu personne sortir un mod qui fait çà pour l'instant.

2. Oui, la péritel est équipée du signal de communitation pour l'entrée RGB en 4/3 (+12V sur la commutation lente). Par contre je sors du 12V de la carte et 2 résistances montée sur la prise péritel femelle permettent de générer la commutation lente et rapide.
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par alric le Mar 27 Oct 2020 - 18:31

Salut Yannick

ne pouvant pas encore envoyer de messages privés , je te réponds ici

- péritel pour les 2
- et virement  si possible

merci

jy
avatar
alric
Patient en incubation

Masculin Nombre de messages : 12
Age : 49
Localisation : Chartreuse
Date d'inscription : 28/05/2012

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Mar 27 Oct 2020 - 18:43

OK Alric, c'est pris en compte
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Belfedia le Mer 28 Oct 2020 - 13:27

Bonjour tous, j'arrive après la bataille, des modules de dispos encore ?
J'ai 4 consoles 2x P2 et 2x RH donc potentiellement 4 commandes :)
Le module permet-il de bypass un modulateur UHF défecteux ?
Belfedia
Belfedia
Patient en incubation

Masculin Nombre de messages : 75
Age : 53
Localisation : Carcassonne
Date d'inscription : 14/11/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Mer 28 Oct 2020 - 14:08

@Belfedia,

Bonjour, oui il reste des modules P2 de disponible, j'en reserve 2 pour toi (il faut que je les finalisent).
Pour les modules RH, nous en sommes encore au stade des pré-commandes, je prend aussi en compte 2 modules pour toi.

Je mets à jour le tableau en début de sujet (post 3 si je ne m'abuse)

Quand à ta question, oui les modules (P2 et RH) by-pass complètement le module UHF (RF), donc:
1. Ca marche même avec un module UHF défectueux
2. La sortie UHF marche encore avec le module RGB monté.

Je vais faire une vidéo pour montrer un peu mieux tout ça avec passage de l'entrée péritel vers l'entrée UHF en live.

J'ai juste un problème pour filmer ma TV, les couleurs sont faussés à cause de l'éclairage LED je suppose, j'ai essayé avec deux téléphones différents, là je dois voir avec un appareil photo.
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Belfedia le Mer 28 Oct 2020 - 23:00

Merci, je confirme bien les précommandes, pour les RH, on va patienter Wink
Belfedia
Belfedia
Patient en incubation

Masculin Nombre de messages : 75
Age : 53
Localisation : Carcassonne
Date d'inscription : 14/11/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Jeu 29 Oct 2020 - 10:19

@leZone,

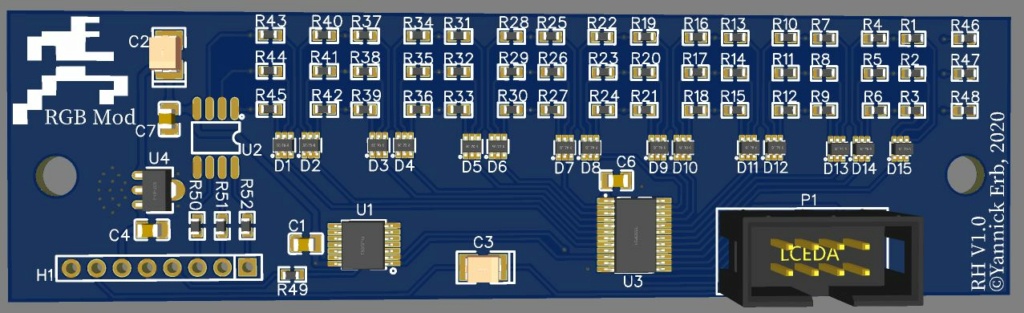

Pour la version RH, j'ai remplacé les capas alu par des tantales et j'ai aussi ajouté un régulateur 5V pour trois raisons:
- Le montage est simplifié, il ne reste plus que huit fils à souder sur le PCB de l'Intellision,
- Il devrait y avoir moins de bruit sur l'alimentation et donc un signal de sortie plus propre
- Le courant tiré sur le 5V de l'intellivision est réduit pour éviter de trop faire chauffer les composants sur la CM)

Précommande Module RGB pour Intellivision SECAM - Page 2 Captur14
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Ven 30 Oct 2020 - 8:54

Bonjour,

Petit soucis, mais avec une solution.
En testant sur mon moniteur ACER (M230HD) qui fait aussi recepteur TV avec in peritel j'ai vu un problème avc la syncho, le même que vu ici: https://www.youtube.com/watch?v=MYD7HxCsub8

C'est la même chose avec le mod P2 et le mod RH.

Pour règler ceci, il m'a suffit d'ajouter une capacité (47nF ici) entre le signal SYNC et la masse.
Ceci peut-être fait facilement sur la péritel femelle.

Par contre ça décale un peu l'image vers la gauche.
Je ne voudrais pas monter cette capa si elle n'est pas nécessaire.
Si j'arrive à m'en procurer assez j'en mettrais une dans le kit et je donnerais les explications de montage.

Pour le nouveau modules RH je cherche une solution plus simple, avec un jumper/point de soudure à faire sur la carte si necessaire.
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Ven 30 Oct 2020 - 14:58

Un nouveau teaser pour le module "RH" :
https://www.youtube.com/watch?v=xmBWqn-OscE
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Belfedia le Lun 2 Nov 2020 - 11:21

Punaise, me tarde trop ! T'imagine mm pas ce que tu as "enflammé" toute mon âme de retrogamer :)
Belfedia
Belfedia
Patient en incubation

Masculin Nombre de messages : 75
Age : 53
Localisation : Carcassonne
Date d'inscription : 14/11/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Lun 2 Nov 2020 - 12:12

Le nouveau confinement à retarder un peu l'envois des modules P2.
J'ai acheter une nouvelle intellivision (2 en fait) pour faire les derniers tests avant d'envoyer les kits et elle est bloquer chez Mondial Relay.
Je ne voulais plus monter/démonter celle déjà en ma position à chaque fois et risquer de la casser.

Donc dès que je reçois cette nouvelle console, je fais les branchements et je test les kits (les 15 premiers en pré-commandes sont prêt).
.
Pour les versions RH, il me manque 4 pré-commandes et je lance la production des PCBs!
Sur cette version RH il y aura deux possibilité de génération du signal de synchro (à selectionner avec un point de soudure) qui permet d'affciher l'image sans décalage quelques soit la télévision (en tout cas ça marche avec les 4 écrans que j'ai chez moi).
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Jeu 5 Nov 2020 - 8:30

Ma livraison est toujours bloquée, du coup j'ai avancé sur le manuel d'installation, ce coup çi avec une version en français:
https://sourceforge.net/projects/zunetools/files/RGB_Mod/RGB_mod_Manuel_FR.pdf/download
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Belfedia le Jeu 5 Nov 2020 - 11:25

Omg ca fonctionne aussi avec une atari 2600 ! (Mais le manuel est moins complet)
Belfedia
Belfedia
Patient en incubation

Masculin Nombre de messages : 75
Age : 53
Localisation : Carcassonne
Date d'inscription : 14/11/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Jeu 5 Nov 2020 - 11:47

Oui, j'ai pas de photos pour l'Atari 2600.
Je n'en ai qu'une, une des premières version avec le TIA NTSC, et j'ai dedans un MOD proto.
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Belfedia le Lun 9 Nov 2020 - 0:01

Marrant, Tia, c'est le nom de ma chatte mdr :)
Belfedia
Belfedia
Patient en incubation

Masculin Nombre de messages : 75
Age : 53
Localisation : Carcassonne
Date d'inscription : 14/11/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Lun 9 Nov 2020 - 7:28

Vas pas lui souder des fils sur les pattes, tu risques d’avoir des ennuis avec la SPA!
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Lun 9 Nov 2020 - 8:36

Les précommandes sont prêtes :
Précommande Module RGB pour Intellivision SECAM - Page 2 Img_0811

Je vous envois les détails pour la suite par PM.

Yannick
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Belfedia le Lun 9 Nov 2020 - 12:48

Omg, comme ça fait envie !
Belfedia
Belfedia
Patient en incubation

Masculin Nombre de messages : 75
Age : 53
Localisation : Carcassonne
Date d'inscription : 14/11/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par alric le Jeu 12 Nov 2020 - 18:35

colis bien reçu !!!

merci Yannick
avatar
alric
Patient en incubation

Masculin Nombre de messages : 12
Age : 49
Localisation : Chartreuse
Date d'inscription : 28/05/2012

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Belfedia le Ven 13 Nov 2020 - 13:42

J'ai bien reçu le colis aussi, me reste plus qu'a attendre la fin du confinement pour faire monter cela par un ami !

Merci YannAros !
Belfedia
Belfedia
Patient en incubation

Masculin Nombre de messages : 75
Age : 53
Localisation : Carcassonne
Date d'inscription : 14/11/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Mar 17 Nov 2020 - 17:52

Bon j'ai craqué!

Même si je n'ai que 6 précommandes pour le module RH, j'ai lancé la production de 15 PCBs.
Avec les pertes j'en aurais surement une grosse dizaine de dispo à 30€.
Je vous tiens au courant dès que c'est dispo, mais il y en a au moins pour 3-4 semaines.

Il reste aussi quelques modules pour P2 de dispo, si il y a encore des personnes intéressées.
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Matari le Mar 17 Nov 2020 - 18:03

Vais chercher le colis tout à l'heure, je fais le point avec mes Intellivision/2600 et je te dis.
Matari
Matari
Guéri miraculeux

Masculin Nombre de messages : 2523
Age : 48
Localisation : Somewhere in your ass
Date d'inscription : 26/10/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par rickyordi le Mar 17 Nov 2020 - 18:36

@YannAros a écrit:Bon j'ai craqué!

Même si je n'ai que 6 précommandes pour le module RH, j'ai lancé la production de 15 PCBs.
Avec les pertes j'en aurais surement une grosse dizaine de dispo à 30€.
Je vous tiens au courant dès que c'est dispo, mais il y en a au moins pour 3-4 semaines.

Il reste aussi quelques modules pour P2 de dispo, si il y a encore des personnes intéressées.
Oui c'est pas perdu, comme ça en plus, nous savons qu'il peut t'en rester de coté pour les modules RH,

moi même si je connais quelqu'un qui veut modder sa console, je te le ferai savoir..
rickyordi
rickyordi
Patient incurable

Masculin Nombre de messages : 1078
Age : 50
Localisation : Grand Est
Date d'inscription : 23/09/2010

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Belfedia le Mer 18 Nov 2020 - 8:28

+1 (cool pour nous, merci bcp Yann)
Belfedia
Belfedia
Patient en incubation

Masculin Nombre de messages : 75
Age : 53
Localisation : Carcassonne
Date d'inscription : 14/11/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par kefka le Mer 18 Nov 2020 - 8:41

Perso faut que j'arrive à ré-accéder à la boite avec ma console derrière tout un bordel "famillial" lol, c'est pas gagné pour savoir le modèle de la mienne ...
La modification est compliquée ? Apparement pas trop d'après les photos ..
avatar
kefka
Patient contaminé

Masculin Nombre de messages : 142
Age : 41
Localisation : GARDANNE
Date d'inscription : 04/10/2018

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Mer 18 Nov 2020 - 8:49

Pour la modif "P2" il y a un manuel ici : https://tinyurl.com/y5egj5o5

Pour la "RH" il y aura moins de fils à souder (8 au lieu de 14) et de plus il n'y a normalement pas de blindage sur les Intellivisions "RH" donc c'est encore plus simple et rapide.
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Belfedia le Mer 18 Nov 2020 - 16:11

@YannAros a écrit:Pour la modif "P2" il y a un manuel ici : https://tinyurl.com/y5egj5o5

Pour la "RH" il y aura moins de fils à souder (8 au lieu de 14) et de plus il n'y a normalement pas de blindage sur les Intellivisions "RH" donc c'est encore plus simple et rapide.
Mes deux RH ont un blindage :O
Belfedia
Belfedia
Patient en incubation

Masculin Nombre de messages : 75
Age : 53
Localisation : Carcassonne
Date d'inscription : 14/11/2019

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par YannAros le Mer 18 Nov 2020 - 16:13

Tu as encore une nouvelle version!
Avant de faire la commande il faudrait que tu me fasse un photo du PCB pour être sur de ce qu'il te faut!
YannAros
YannAros
Patient contaminé

Masculin Nombre de messages : 136
Age : 46
Localisation : Liancourt Saint Pierre
Date d'inscription : 24/09/2020

Revenir en haut Aller en bas

Précommande Module RGB pour Intellivision SECAM - Page 2 Empty Re: Précommande Module RGB pour Intellivision SECAM

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
