Super NES, bug graphique et plantage.

Aller en bas

Super NES, bug graphique et plantage. Empty Super NES, bug graphique et plantage.

Message par RomSonic le Lun 27 Jan 2020 - 23:54

Salut tout le monde.

J'essaye actuellement de réparer une SNES.

Elle démarre mais les jeux ne passent par correctement.

Par exemple sur Jimmy Connors Tennis, les logos d'intro se zap tout seul puis le menu du jeu ne s'affiche pas correctement.
Si je valide, c'est écran noir avec juste la musique.
Cartouche testée OK sur une autre console. Idem alim et câble péritel.

J'ai refondu toutes les soudures du port cartouche et du port vidéo.

Par contre j'ai pas touché aux condensateurs. Un problème de C59 ou plus grave ?

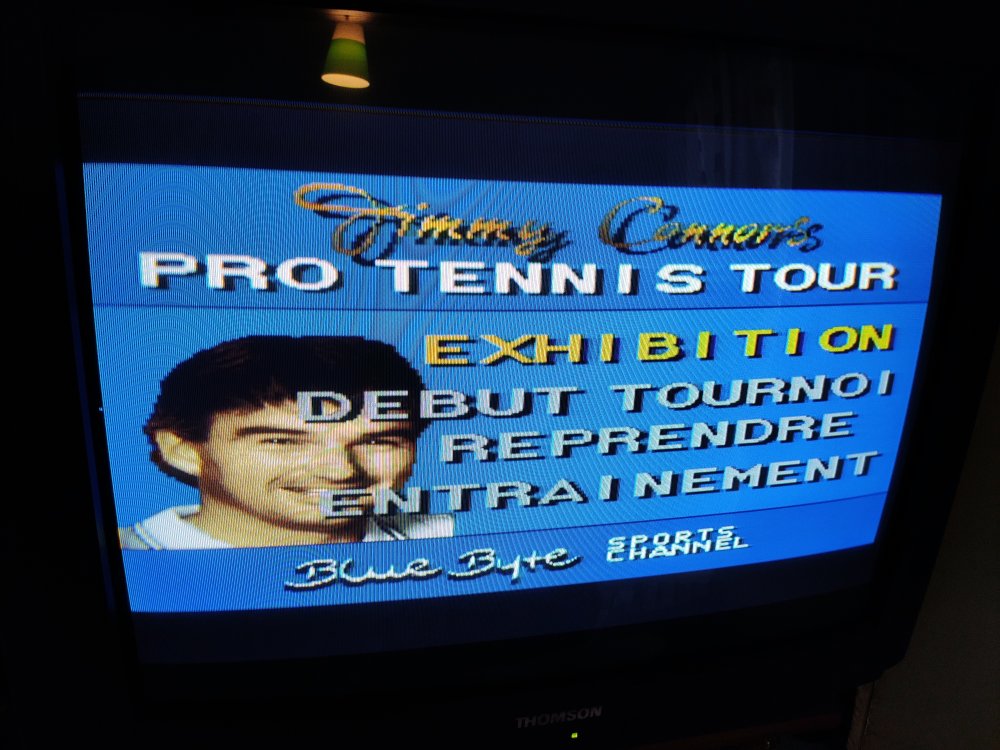

Super NES, bug graphique et plantage. 400a904beda0f2b09bc5abf432a4ec7f Sur console OK
Super NES, bug graphique et plantage. D68cdc3e84b5aca2e2c0cbe314b85509 Sur console HS
RomSonic
RomSonic
Patient en incubation

Masculin Nombre de messages : 44
Age : 37
Localisation : Loire
Date d'inscription : 28/05/2017

http://www.romsoniczone.ovh

Revenir en haut Aller en bas

Super NES, bug graphique et plantage. Empty Re: Super NES, bug graphique et plantage.

Message par FFVIMan le Jeu 16 Avr 2020 - 2:37

Yop. Ta une photo de la zone ou ce trouve le C59 ?
FFVIMan
FFVIMan
Patient en incubation

Masculin Nombre de messages : 75
Age : 37
Localisation : SNSP-FRA
Date d'inscription : 03/10/2015

http://www.ffviman.fr/switch-snes/

Revenir en haut Aller en bas

Super NES, bug graphique et plantage. Empty Re: Super NES, bug graphique et plantage.

Message par RomSonic le Sam 18 Avr 2020 - 22:38

J'ai changé C59 et C60 et le problème est toujours là. Mes soudures sont loin d'être impeccable mais ça semble faire correctement contact.
RomSonic
RomSonic
Patient en incubation

Masculin Nombre de messages : 44
Age : 37
Localisation : Loire
Date d'inscription : 28/05/2017

http://www.romsoniczone.ovh

Revenir en haut Aller en bas

Super NES, bug graphique et plantage. Empty Re: Super NES, bug graphique et plantage.

Message par RomSonic le Sam 18 Avr 2020 - 22:43

Super NES, bug graphique et plantage. Img_2010
RomSonic
RomSonic
Patient en incubation

Masculin Nombre de messages : 44
Age : 37
Localisation : Loire
Date d'inscription : 28/05/2017

http://www.romsoniczone.ovh

Revenir en haut Aller en bas

Super NES, bug graphique et plantage. Empty Re: Super NES, bug graphique et plantage.

Message par FFVIMan le Lun 20 Avr 2020 - 17:47

Merci, alors une personne a changé les condo C59 et C60 mais excuse moi si c'est toi qui la fait mais c'est dégueulasse !
Regarde attentivement si il y a pas une piste coupé dans les alentours stp


Dernière édition par FFVIMan le Mar 21 Avr 2020 - 23:00, édité 1 fois
FFVIMan
FFVIMan
Patient en incubation

Masculin Nombre de messages : 75
Age : 37
Localisation : SNSP-FRA
Date d'inscription : 03/10/2015

http://www.ffviman.fr/switch-snes/

Revenir en haut Aller en bas

Super NES, bug graphique et plantage. Empty Re: Super NES, bug graphique et plantage.

Message par Pichichi le Lun 20 Avr 2020 - 18:15

@RomSonic a écrit: Super NES, bug graphique et plantage. Img_2010

Ah ouai quand même Shocked
Le mieux à faire c’est de dessouder tes 2 condos et de bien nettoyer les pistes avant de les ressouder proprement.
Ceux sont des condos neuf ou de la recup?
Pichichi
Pichichi
Patient contaminé

Masculin Nombre de messages : 181
Age : 39
Localisation : 31
Date d'inscription : 28/11/2016

Revenir en haut Aller en bas

Super NES, bug graphique et plantage. Empty Re: Super NES, bug graphique et plantage.

Message par RomSonic le Lun 20 Avr 2020 - 18:52

Ouais je vais refaire... 😅 J'avais pas le bon matériel à l'époque. Condensateurs de récupération.
RomSonic
RomSonic
Patient en incubation

Masculin Nombre de messages : 44
Age : 37
Localisation : Loire
Date d'inscription : 28/05/2017

http://www.romsoniczone.ovh

Revenir en haut Aller en bas

Super NES, bug graphique et plantage. Empty Re: Super NES, bug graphique et plantage.

Message par Pichichi le Sam 25 Avr 2020 - 2:50

@RomSonic a écrit:Ouais je vais refaire... 😅 J'avais pas le bon matériel à l'époque. Condensateurs de récupération.
Fait bien attention de ne pas arracher les pastilles en enlevant l’étain  Very Happy
Pichichi
Pichichi
Patient contaminé

Masculin Nombre de messages : 181
Age : 39
Localisation : 31
Date d'inscription : 28/11/2016

Revenir en haut Aller en bas

Super NES, bug graphique et plantage. Empty Re: Super NES, bug graphique et plantage.

Message par RomSonic le Sam 25 Avr 2020 - 16:46

Super NES, bug graphique et plantage. Img_2011

Voilà, soudures plus propre (et l'éclairage ne rend pas forcément bien). Contact testés ok. Mais le problème reste le même... 😢
RomSonic
RomSonic
Patient en incubation

Masculin Nombre de messages : 44
Age : 37
Localisation : Loire
Date d'inscription : 28/05/2017

http://www.romsoniczone.ovh

Revenir en haut Aller en bas

Super NES, bug graphique et plantage. Empty Re: Super NES, bug graphique et plantage.

Message par FFVIMan le Dim 3 Mai 2020 - 13:19

Donc ça viens pas de là, même si certaine piste font la gueule; on vois qu'elle ne sont pas coupé. Donc PPU-1 ou 2 HS.
FFVIMan
FFVIMan
Patient en incubation

Masculin Nombre de messages : 75
Age : 37
Localisation : SNSP-FRA
Date d'inscription : 03/10/2015

http://www.ffviman.fr/switch-snes/
