Borne Galaxian

Page 1 sur 3 1, 2, 3  Suivant

Aller en bas

Borne Galaxian Empty Borne Galaxian

Message par F Destroyer le Lun 6 Jan 2020 - 15:58

Hello tout le monde! Elle est là! Elle est arrivé à bon port sans casse!  Mr. Green

Borne Galaxian 20200106_102520
(bon l'image s'affiche dans le mauvais sens malheureusement...)

Encore bien enveloppé dans le plastique :)

Ce soir : première étape, nettoyage complet, intérieur comme extérieur, c'est ultra poussiéreux!

Ensuite je vais la câbler en 220V, selon les shémas, il devrait y avoir deux transfo dedan, et pour l'instant elle est câblé sur le 110V.

Une fois qu'elle sera mise sous tension, on verra la suite, mais je me doute que les lampes du marquee (la banière?) sont morte. Remplacé par du LED ça devrait bien envoyer!  Very Happy

Je refais des photos ce soir du coup
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par oldgamer24 le Lun 6 Jan 2020 - 16:00

le genre de projet que j'adore suivre !
oldgamer24
oldgamer24
Interne
Interne

Masculin Nombre de messages : 13208
Age : 41
Localisation : Pays de l'homme (24)
Date d'inscription : 01/05/2015

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Lun 6 Jan 2020 - 16:05

Ouais... enfin ce qui me fait peur c'est de la remettre en état de marche. Au pire y'a toujours la possibilité de changer le board vous me direz..
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par Urbinou le Lun 6 Jan 2020 - 16:38

BAVE

Elle vient d'où ?
Urbinou
Urbinou
Docteur agrégé **
Docteur agrégé **

Masculin Nombre de messages : 12270
Age : 52
Localisation : Liège, Belgique
Date d'inscription : 12/02/2013

http://cambouisdelatari.wordpress.com

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Lun 6 Jan 2020 - 19:16

De Geroldswil dans le canton de Zurich  tongue tongue tongue

Non plus serieusement je l'ai trouvé sur Ricardo, le Ebay Suisse. Je mange et je vais aller decouvrir la bête
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par tilou le Lun 6 Jan 2020 - 19:27

c'est une borne dédiée d'origine ?
C'est vraiment classe
tilou
tilou
Infirmier

Masculin Nombre de messages : 4213
Age : 43
Localisation : salon de pce
Date d'inscription : 10/07/2012

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par eraserhead le Lun 6 Jan 2020 - 21:32

Content pour toi, elle a l'air vraiment bien cette borne.
T'as encore de la place pour elle dans ta gaming room ?
eraserhead
eraserhead
Docteur *
Docteur *

Masculin Nombre de messages : 10460
Age : 37
Localisation : Podunk (92)
Date d'inscription : 06/03/2009

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Lun 6 Jan 2020 - 23:51

@eraserhead a écrit:Content pour toi, elle a l'air vraiment bien cette borne.
T'as encore de la place pour elle dans ta gaming room ?

Houlah pas le moindre centimètre malheureusement! J'ai prévu de la place a la cave pour acceuilir la borne une fois fonctionelle, pour l'instant elle est a mon atelier de bricolage...

Alors nous avons commencé a la bichoner ce soir!

Borne Galaxian 20200106_201656

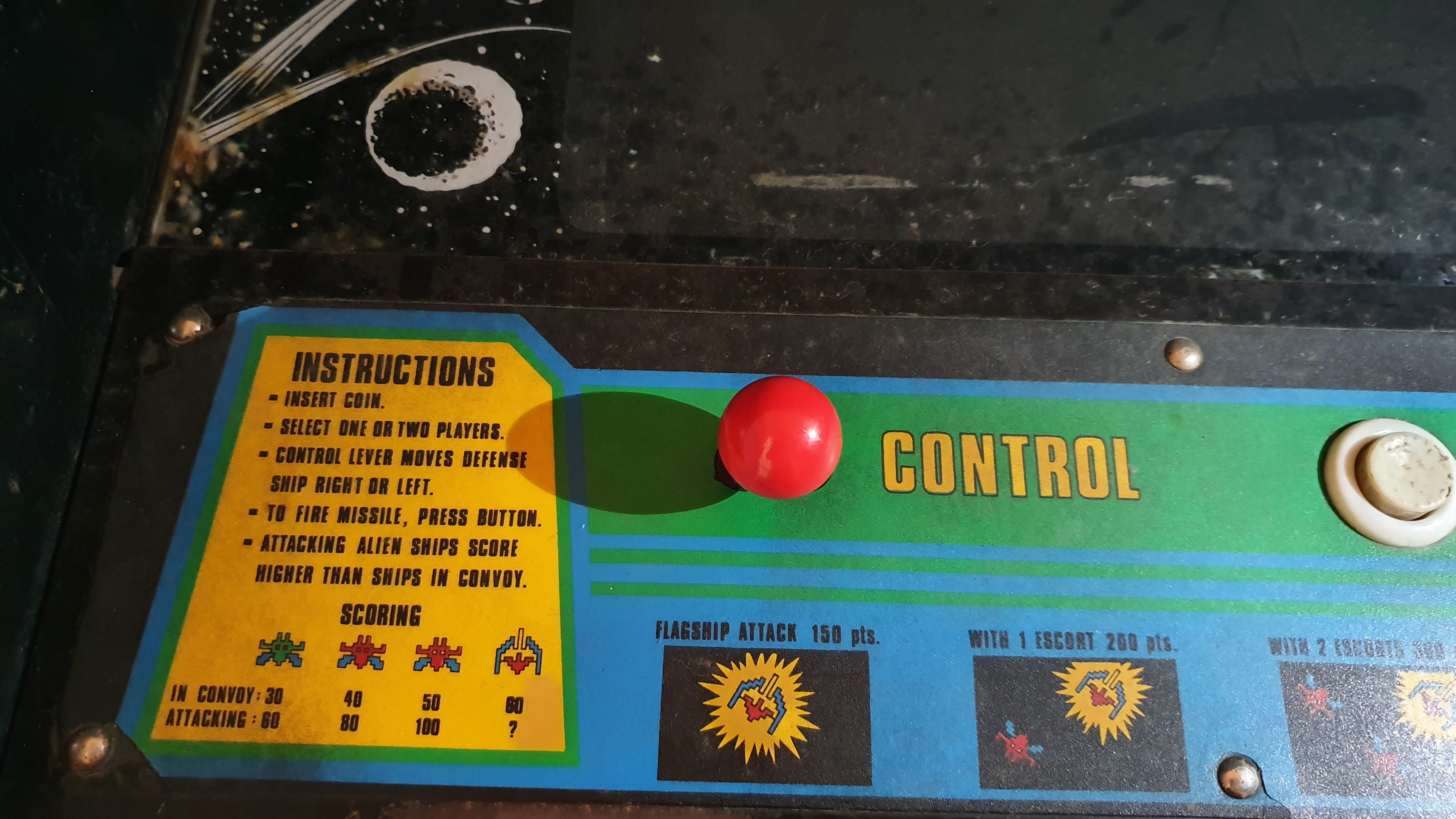

Le paneau de contrôle était très incrusté avec de la merde un peu partout, On voit en bas a gauche que c'est noirci (plus visible en vrai qu'en photo..)

Borne Galaxian 20200106_201713

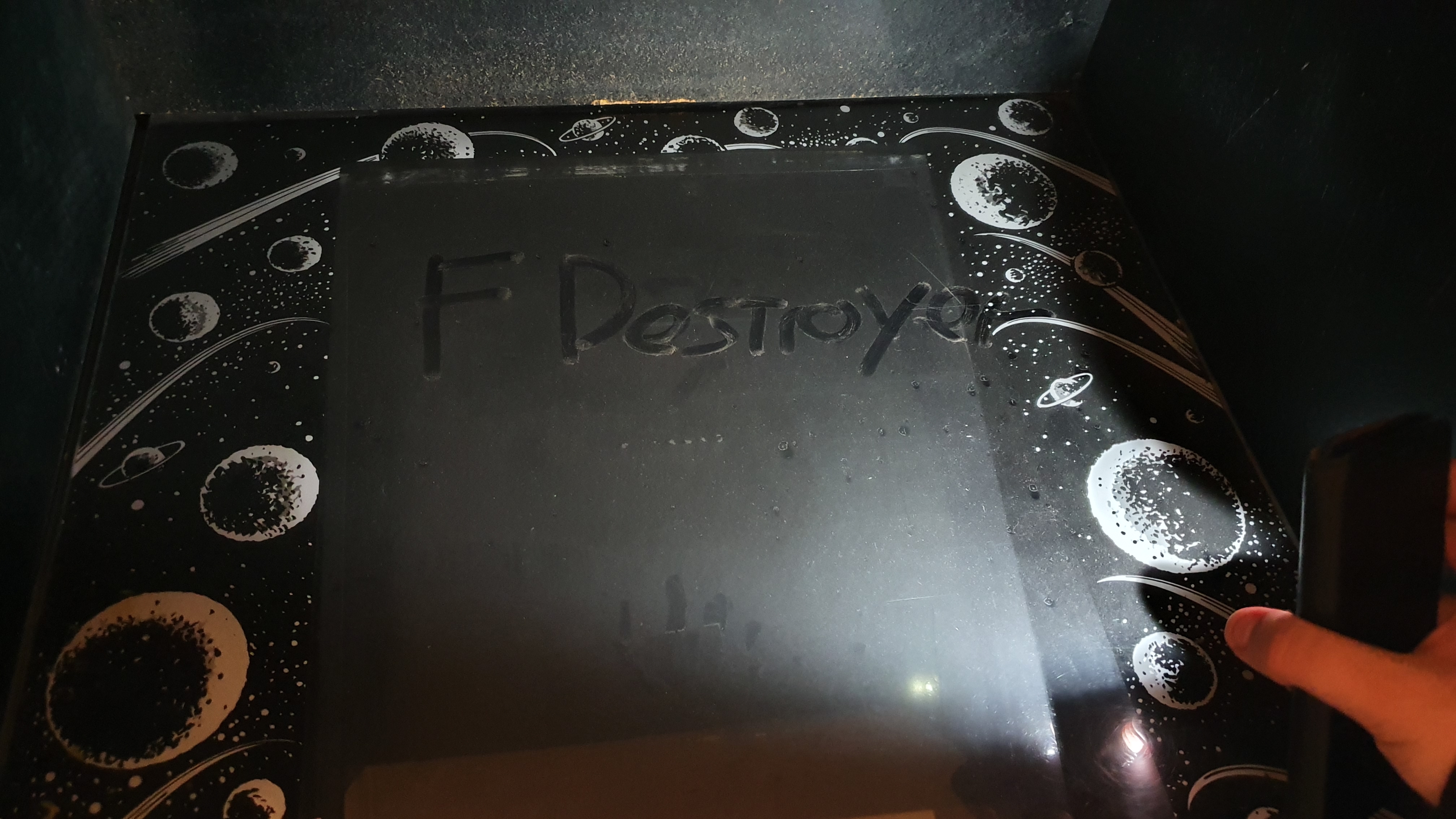

Guère mieux au niveau de la vitre totalement dégueulasse, et sans doute brulé a la clope a plusieur endroits.

Borne Galaxian 20200106_201737

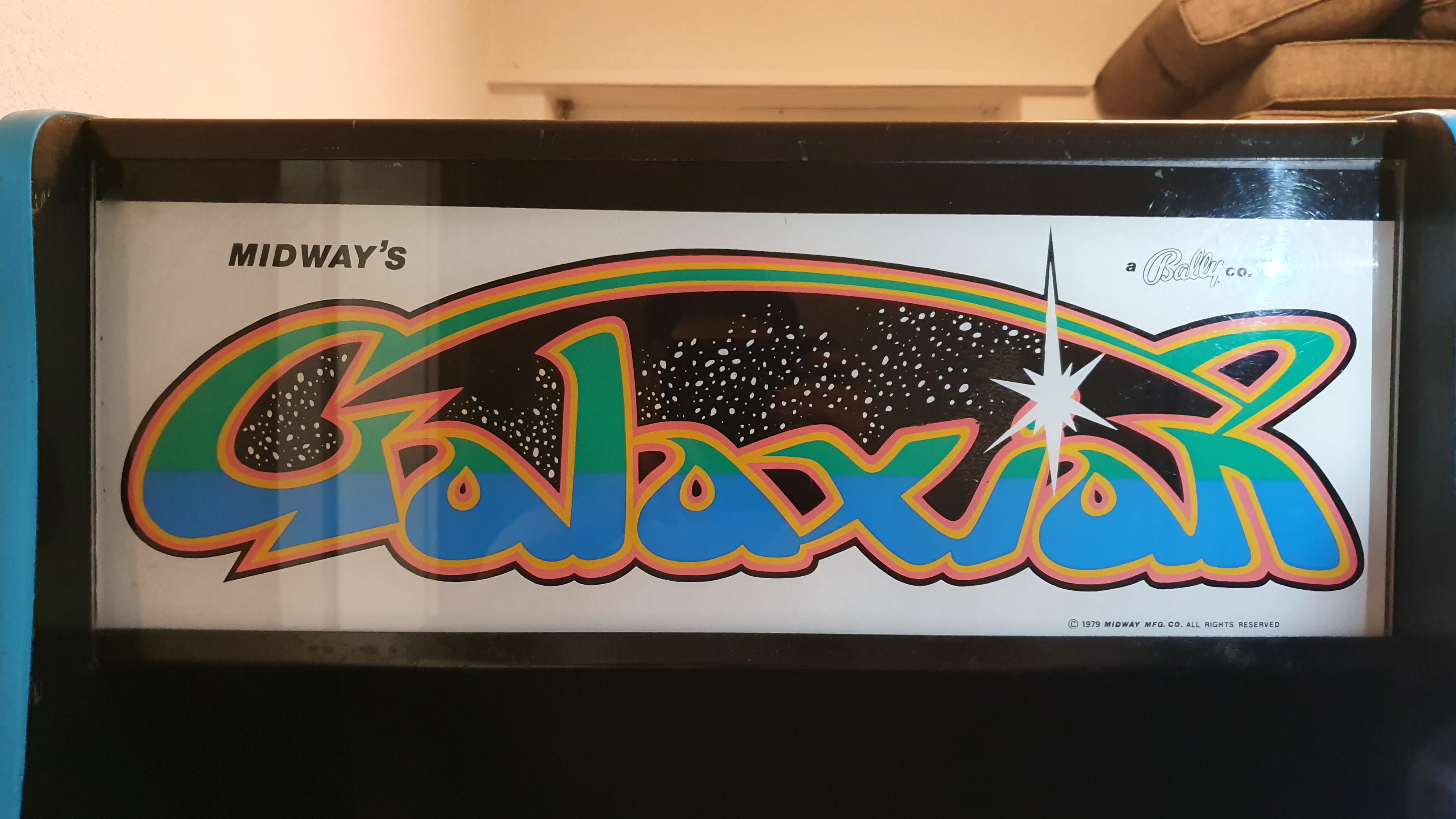

Le marquee est en très bon état! vraiment rien a redire à ce niveau

Borne Galaxian 20200106_201902

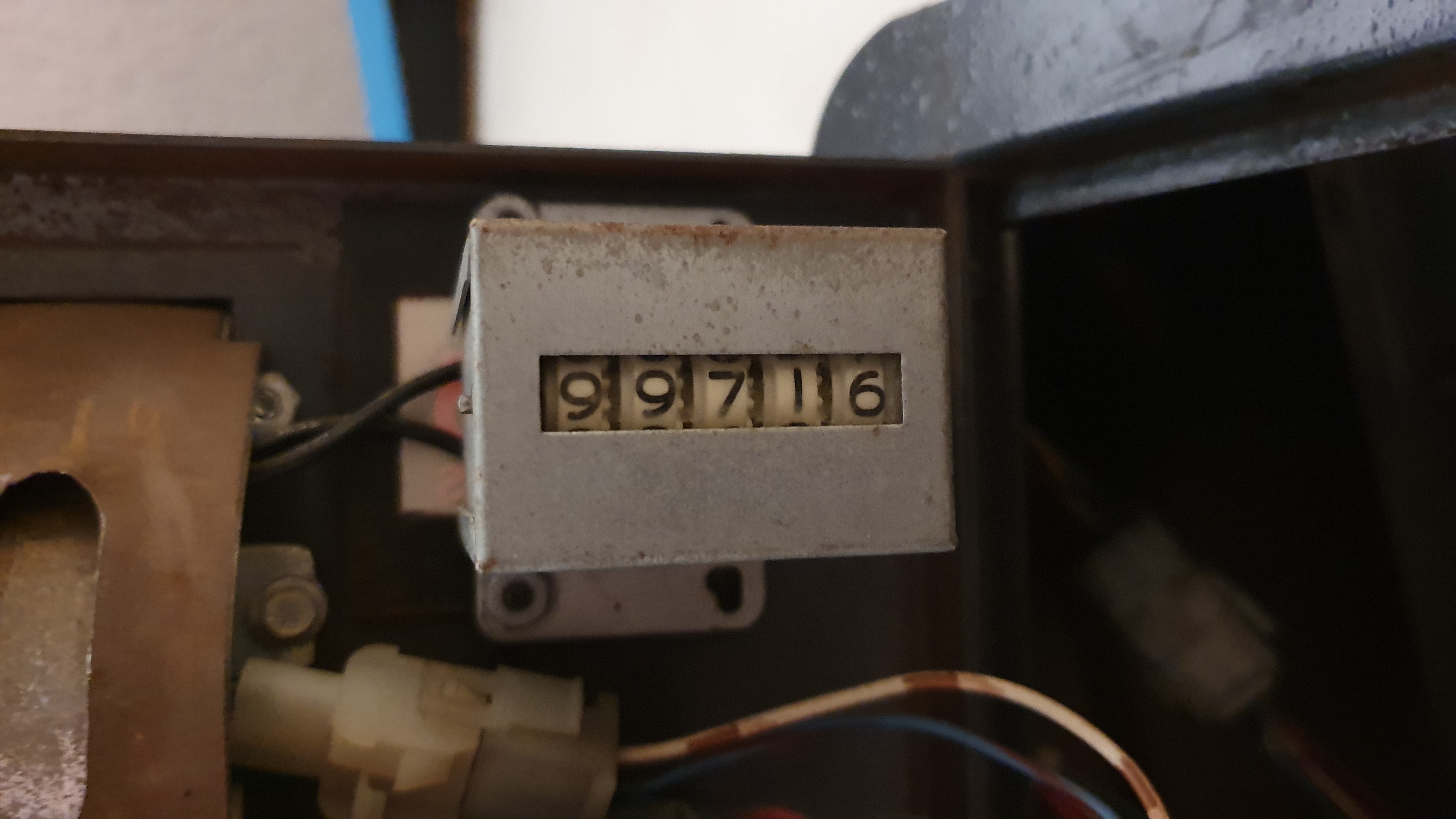

Le compteur de pièces est bien haut! Elle aura bien rapporté la cocote!

Borne Galaxian 20200106_202235

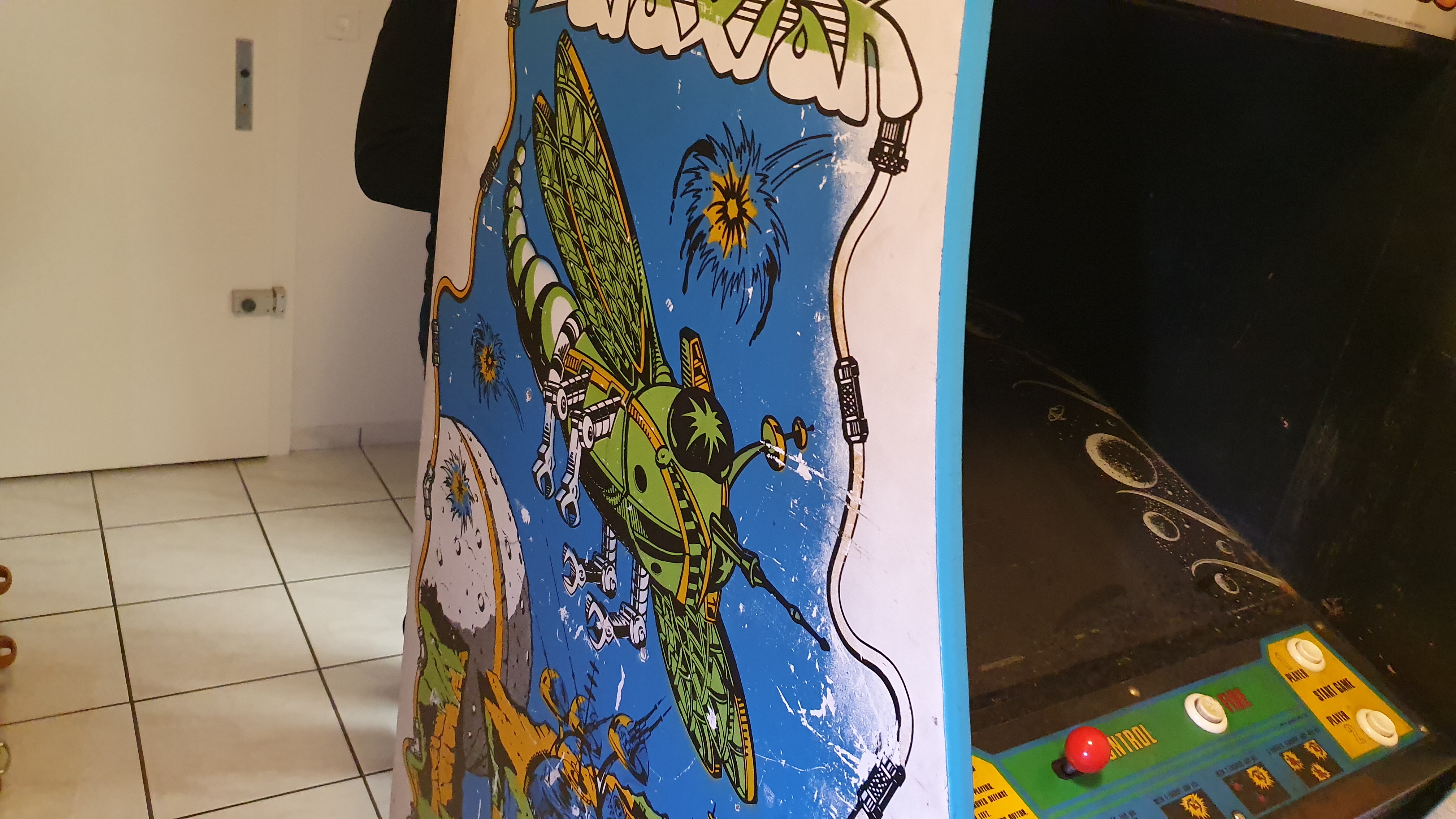

Le dessins sur le côté gauche est en bien meilleur état que le droit.

Borne Galaxian 20200106_202513

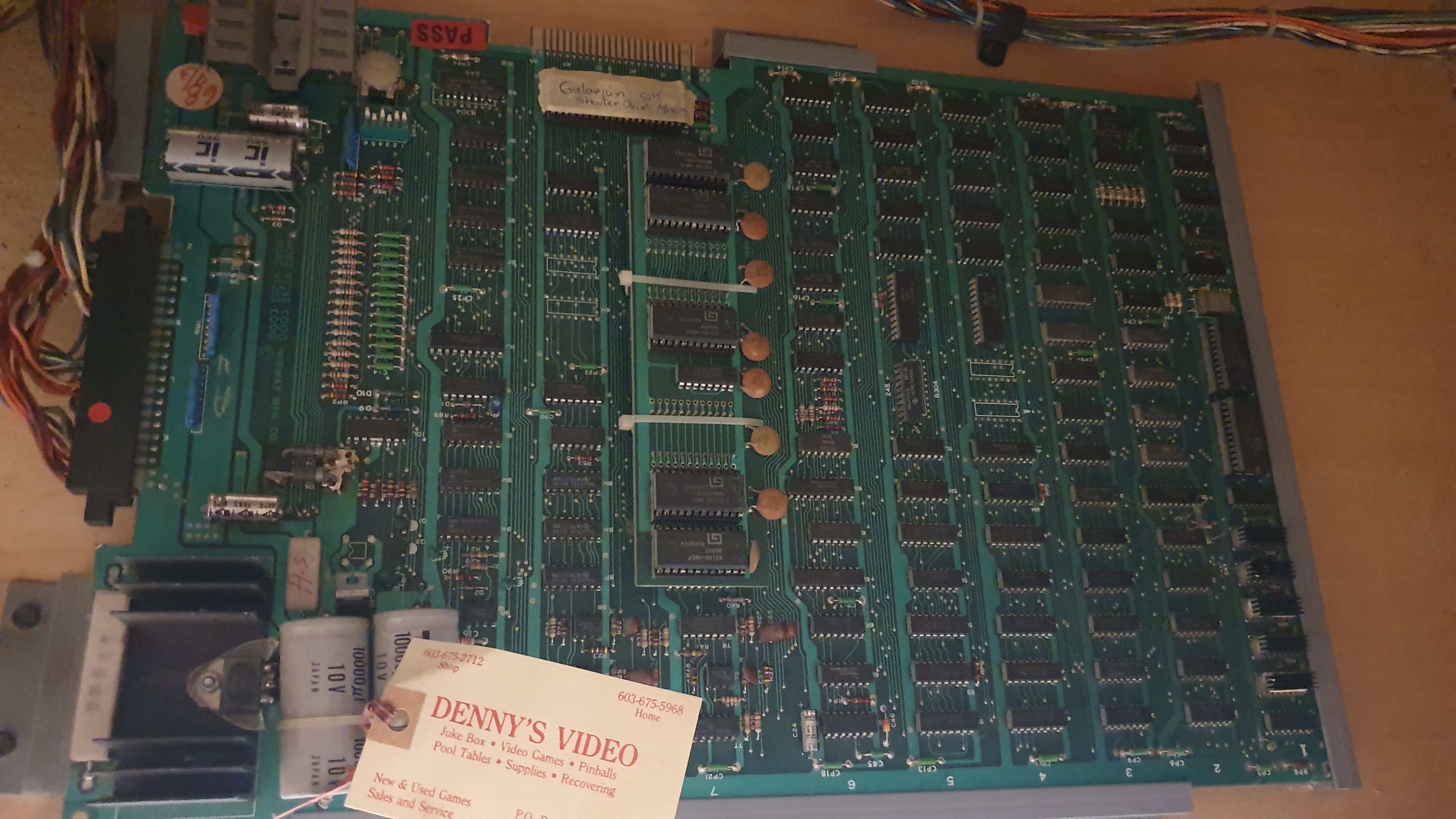

Le board semble en bon état.

Borne Galaxian 20200106_212151

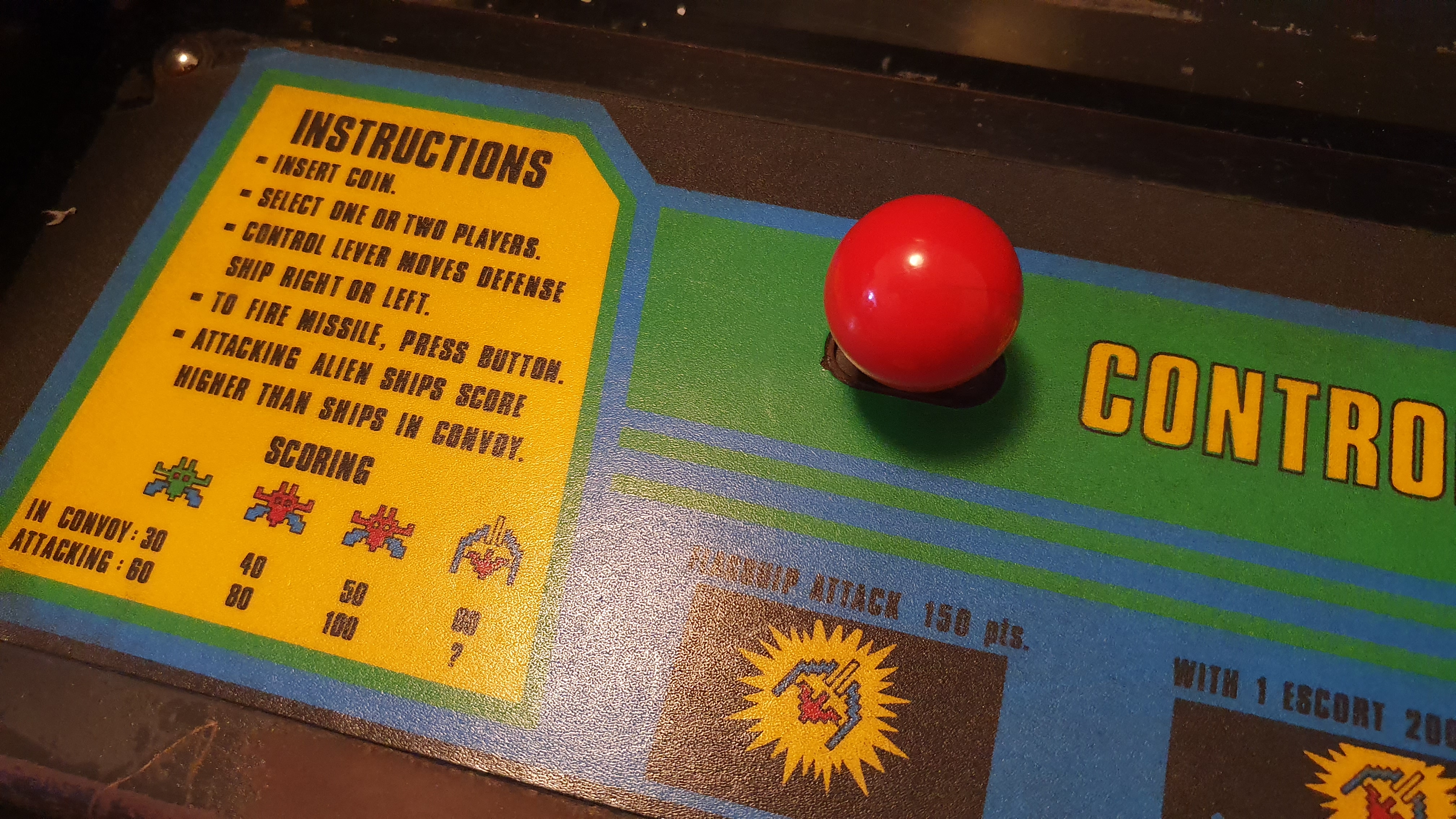

Le panneau de contrôle après que j'aye passé la brosse a dent pendant 1h, je trouve qu'il a vraiment retrouvé son éclat, je suis satisfait!

Borne Galaxian 20200106_213246

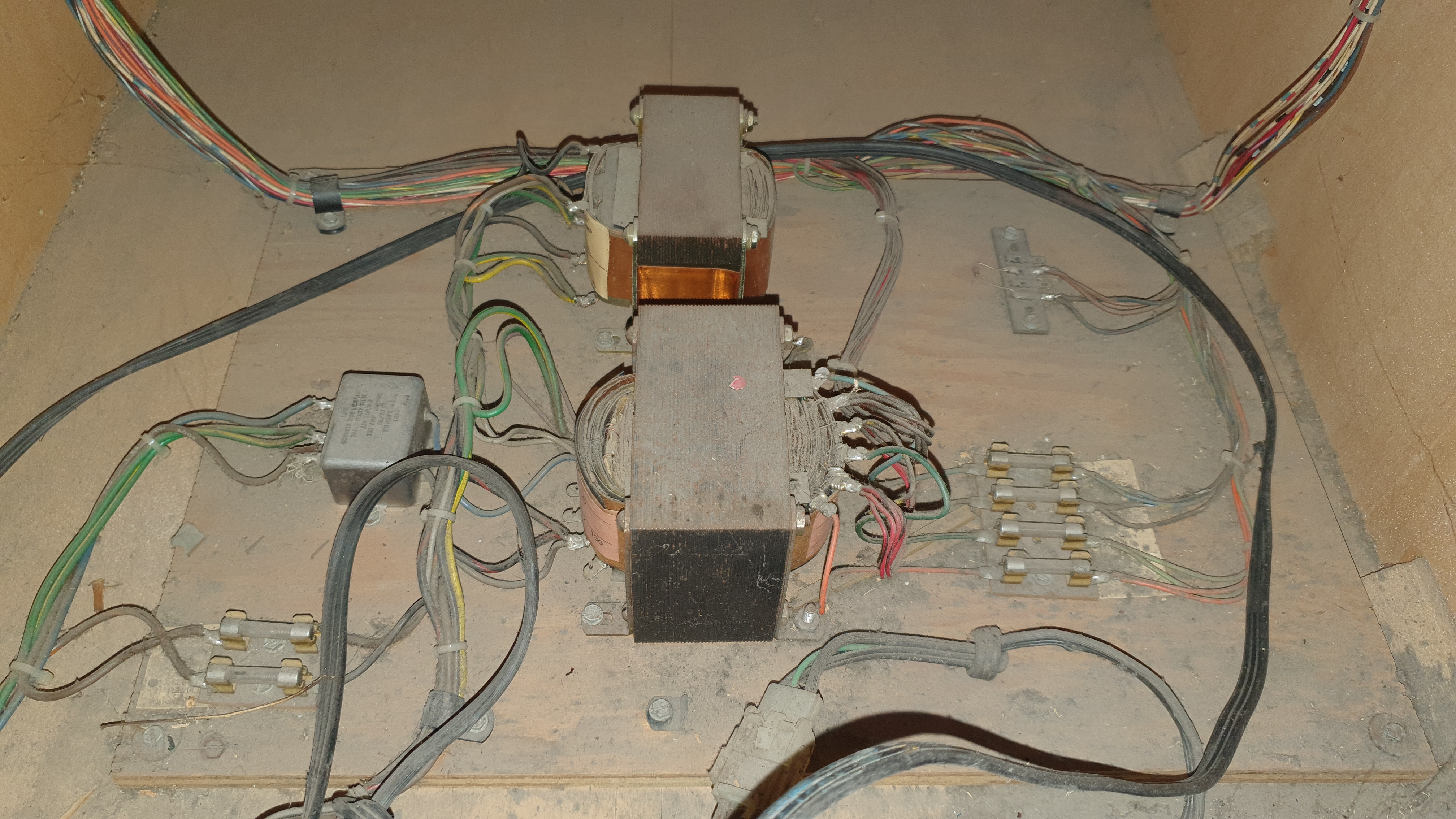

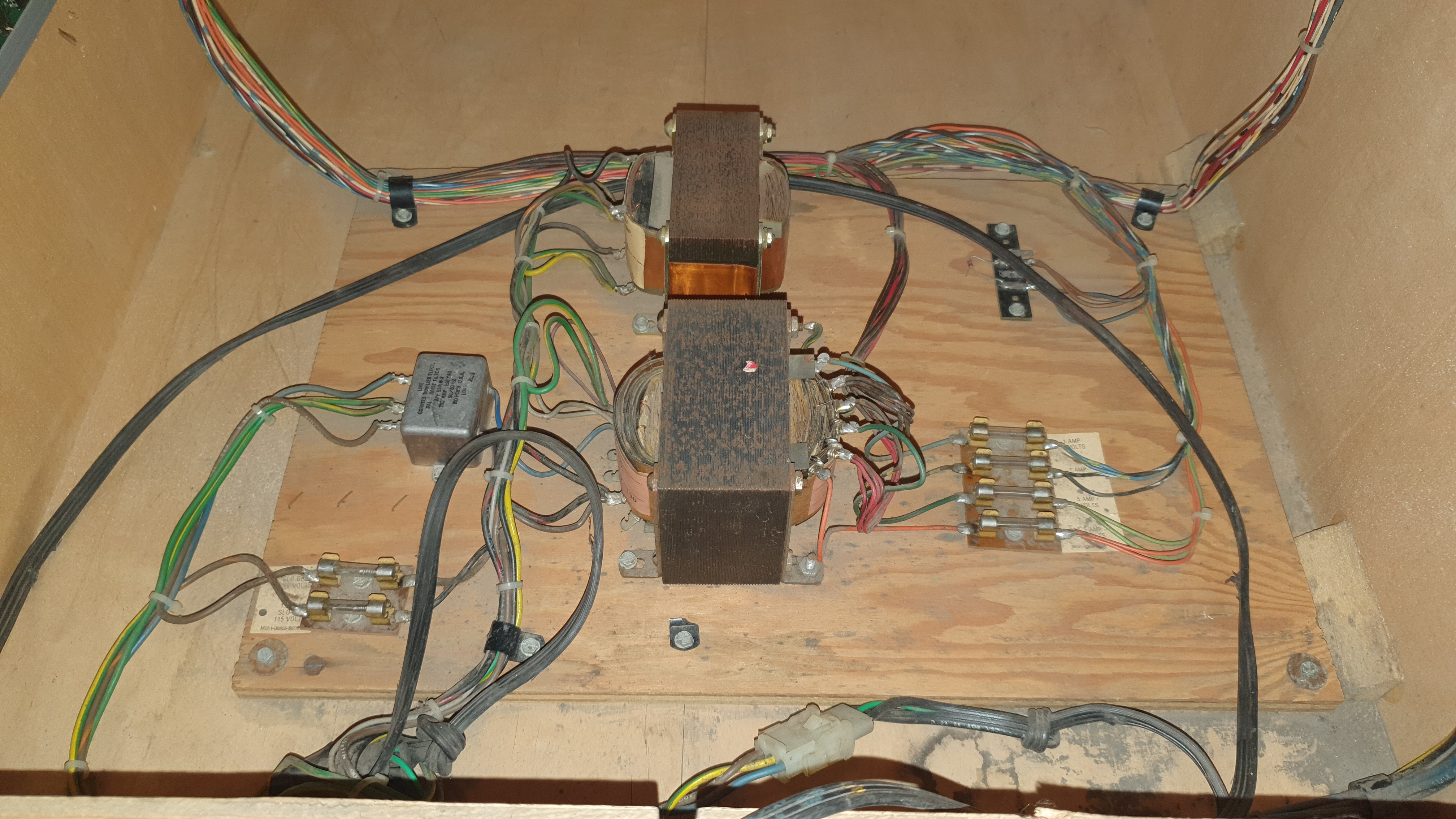

Les transfos avant...

Borne Galaxian 20200106_220103

Les transfos après. Pas encore niquel, mais putain la poussière a carrément collé au fond a certains endroit!

Borne Galaxian 20200106_220129

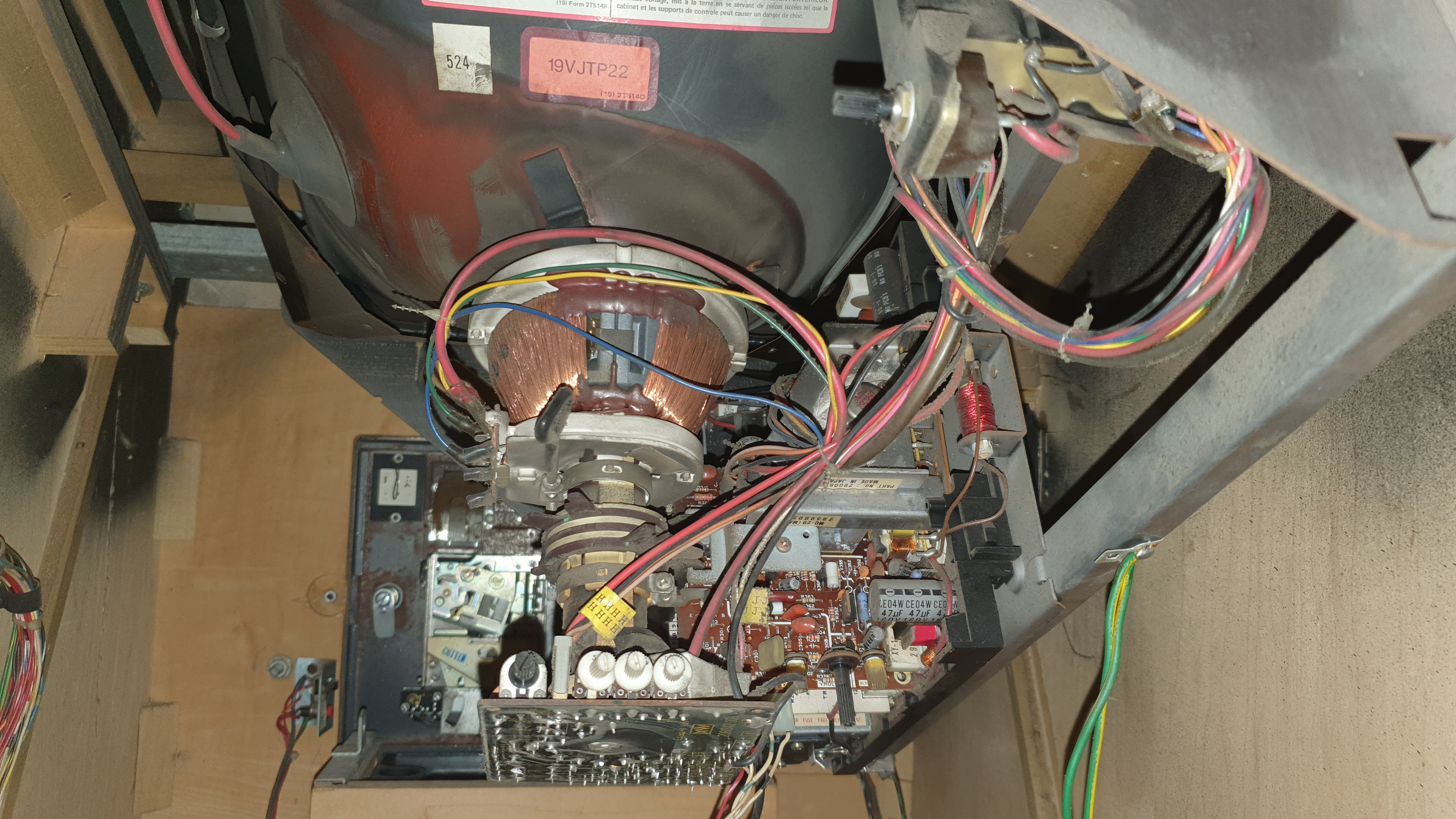

J'ai également essayé de nettoyer le tube au mieux, beaucoup de poussière collait aux cables, mais la c'est deja pas mal.

Borne Galaxian 20200106_221849

Voila à quoi ressemble la borne après nettoyage préliminaire, une bonne gueule, mais du vécu!
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par tilou le Mar 7 Jan 2020 - 7:58

elle est dans un état de conservation exceptionnel
tilou
tilou
Infirmier

Masculin Nombre de messages : 4213
Age : 43
Localisation : salon de pce
Date d'inscription : 10/07/2012

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Mar 7 Jan 2020 - 8:59

La poussière a du protéger tout ça  MDR

Par contre, pas de 240V dedan, me faudra un gros Step Down pour la tester, on va commander ça...
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par oldgamer24 le Mar 7 Jan 2020 - 9:16

Au vu de son age, elle est en bon état en fait !
oldgamer24
oldgamer24
Interne
Interne

Masculin Nombre de messages : 13208
Age : 41
Localisation : Pays de l'homme (24)
Date d'inscription : 01/05/2015

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par eraserhead le Mar 7 Jan 2020 - 10:10

@oldgamer24 a écrit:Au vu de son age, elle est en bon état en fait !

Elle est plus vieille que son propriétaire mais je ne sais pas si ce dernier est aussi bien conservé  MDR
eraserhead
eraserhead
Docteur *
Docteur *

Masculin Nombre de messages : 10460
Age : 37
Localisation : Podunk (92)
Date d'inscription : 06/03/2009

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par dimahoo le Mar 7 Jan 2020 - 10:22

Tu ne sais pas si elle est fonctionnelle ?

J'espere que tu passeras a travers les gouttes d'un probleme PCB, THT ou platine.
dimahoo
dimahoo
Patient contaminé

Masculin Nombre de messages : 566
Age : 41
Localisation : Par la
Date d'inscription : 28/05/2012

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Mar 7 Jan 2020 - 11:21

@eraserhead a écrit:
@oldgamer24 a écrit:Au vu de son age, elle est en bon état en fait !

Elle est plus vieille que son propriétaire mais je ne sais pas si ce dernier est aussi bien conservé  MDR

Ah!! Vous verrez dans Backintoy si un jour mon épisode sort!!  Mr. Green

@dimahoo a écrit:Tu ne sais pas si elle est fonctionnelle ?

J'espere que tu passeras a travers les gouttes d'un probleme PCB, THT ou platine.

Le PCB donne Bad RAM 1 (clignotant) (mais du coup le tube fonctionne)

L'erreur est documenté dans le manuel d'époque, et il semble que sur Ebay le composant fautif est trouvable. Mais après rien ne garanti que l'erreur est réelment provoqué par ce composant...
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Mar 7 Jan 2020 - 23:34

Alors j'ai passé une bonne partie de la soirée a bichoner madame, et je suis content des avancées!

Borne Galaxian 20200107_201640

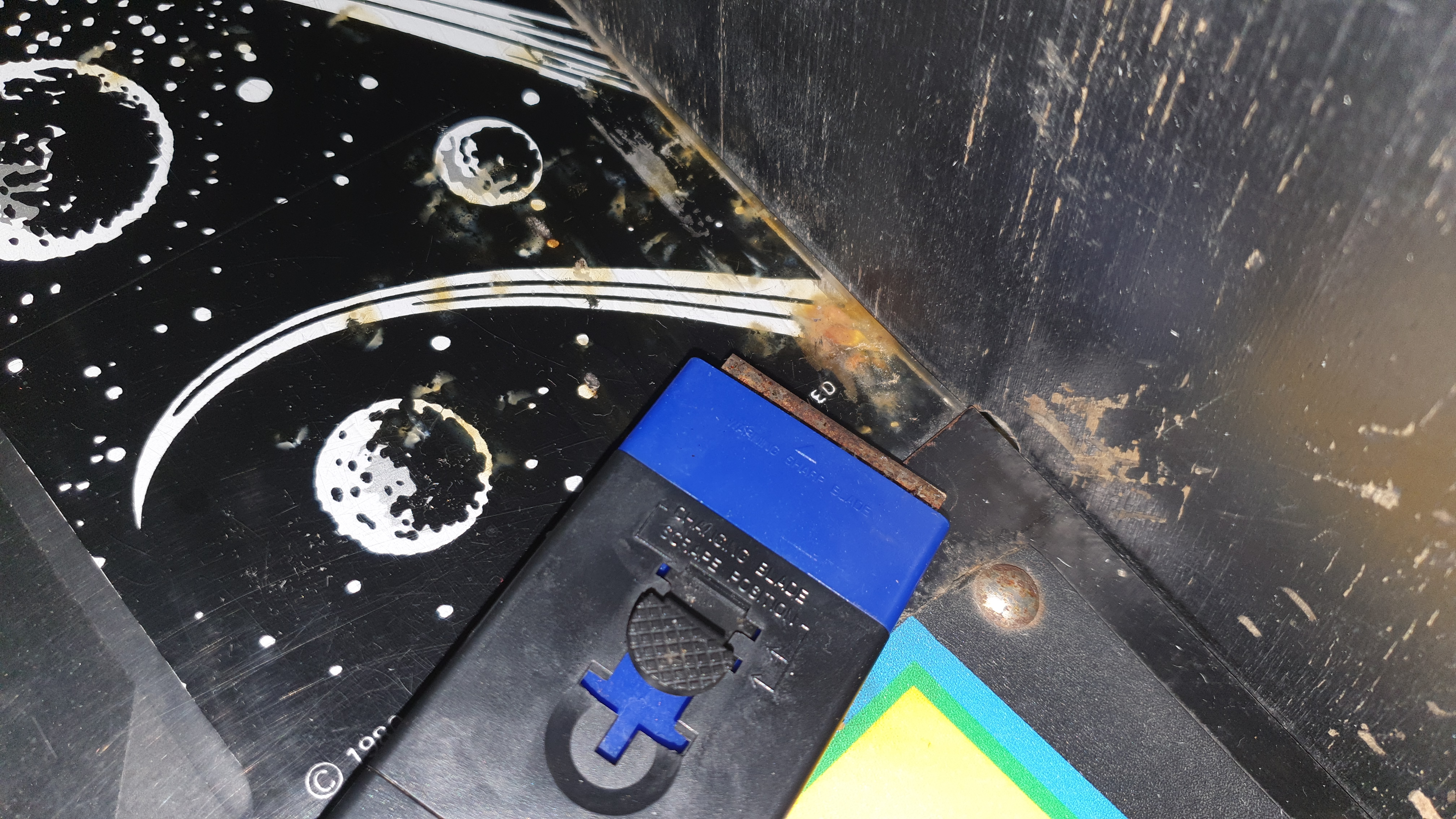

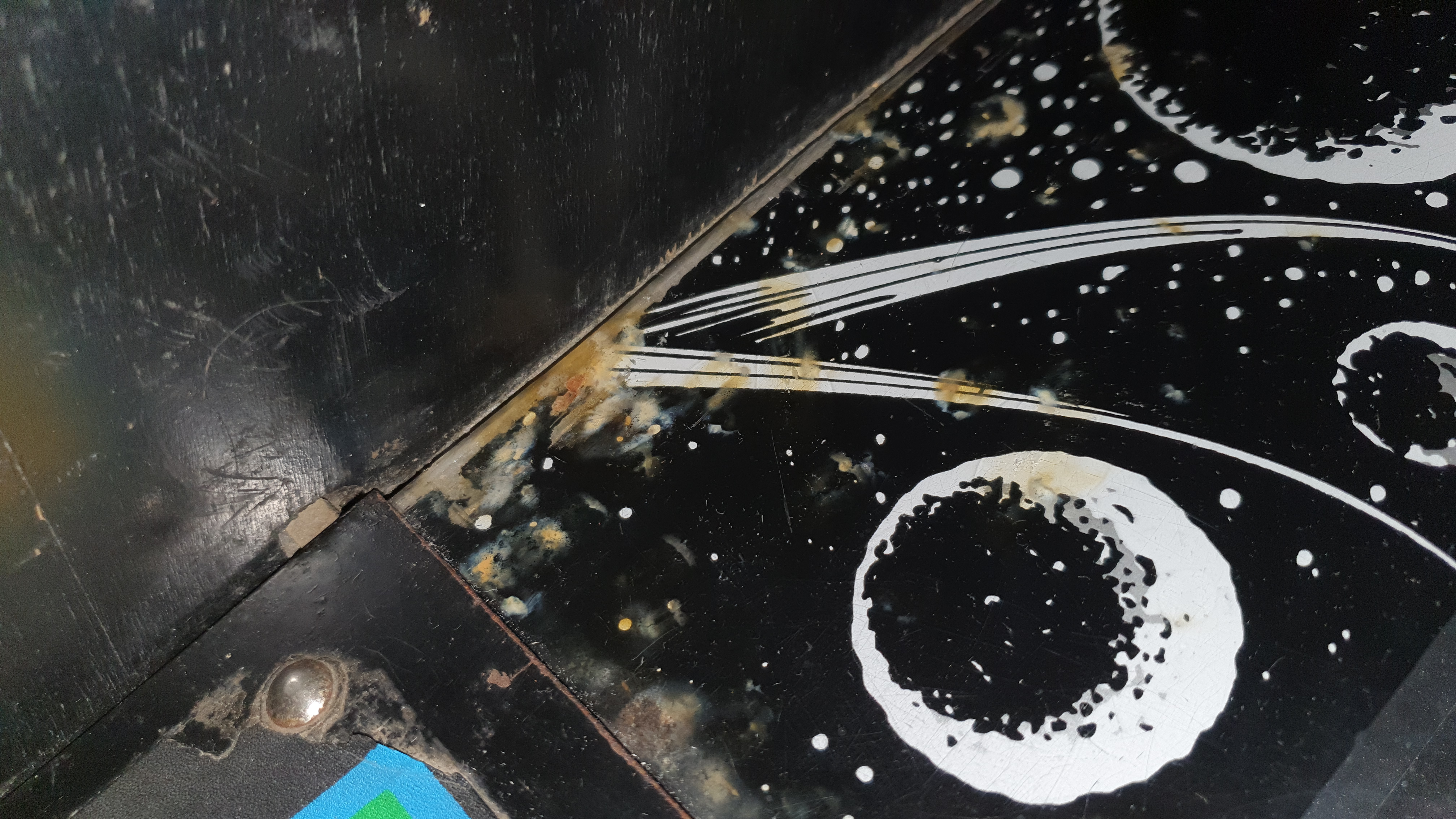

Voila l'état des bords inférieur de l'écran, c'est clairement dû a des connards qui écrasaient leurs clopes sur le plexi, nous avons beau eu frotter avec alcool plus ou moin fort, ça ne bouge pas d'un iota, c'est incrusté a mort. C'est ensuite que j'ai eu l'idée d'utiliser ma lame qui sert a nettoyer les vitro-ceram, et force est de constater que ça à aidé, sans être transcendant

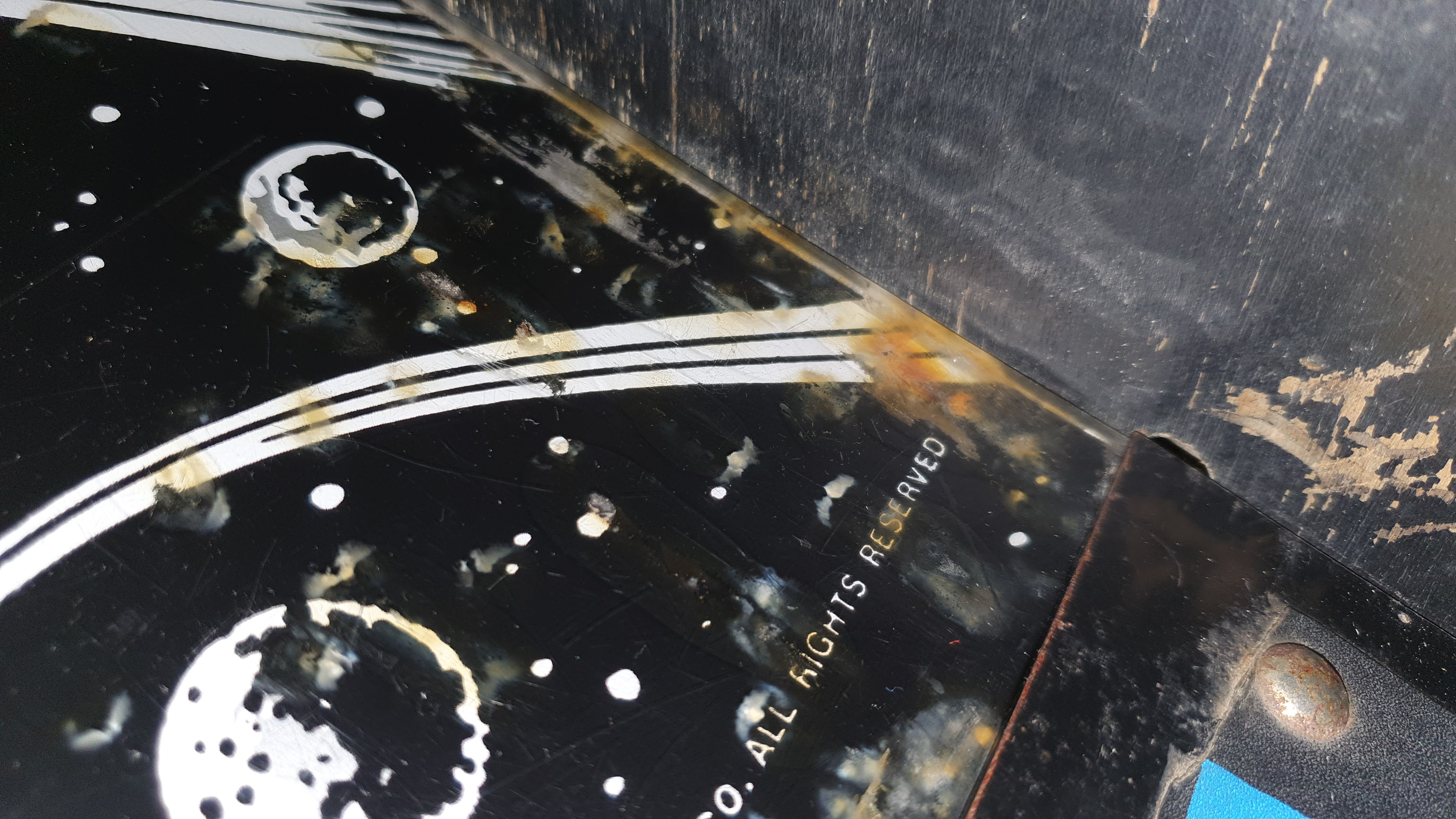

Borne Galaxian 20200107_202404

L'autre côté :

Borne Galaxian 20200107_201858
Borne Galaxian 20200107_203103

C'est tout ce que j'ai pu faire... bon, peut être que je referai une session gratage demain, car y'a toujours un peu de poudre brune qui en résulte, donc forcément moins de merde incrusté...

Borne Galaxian 20200107_203555

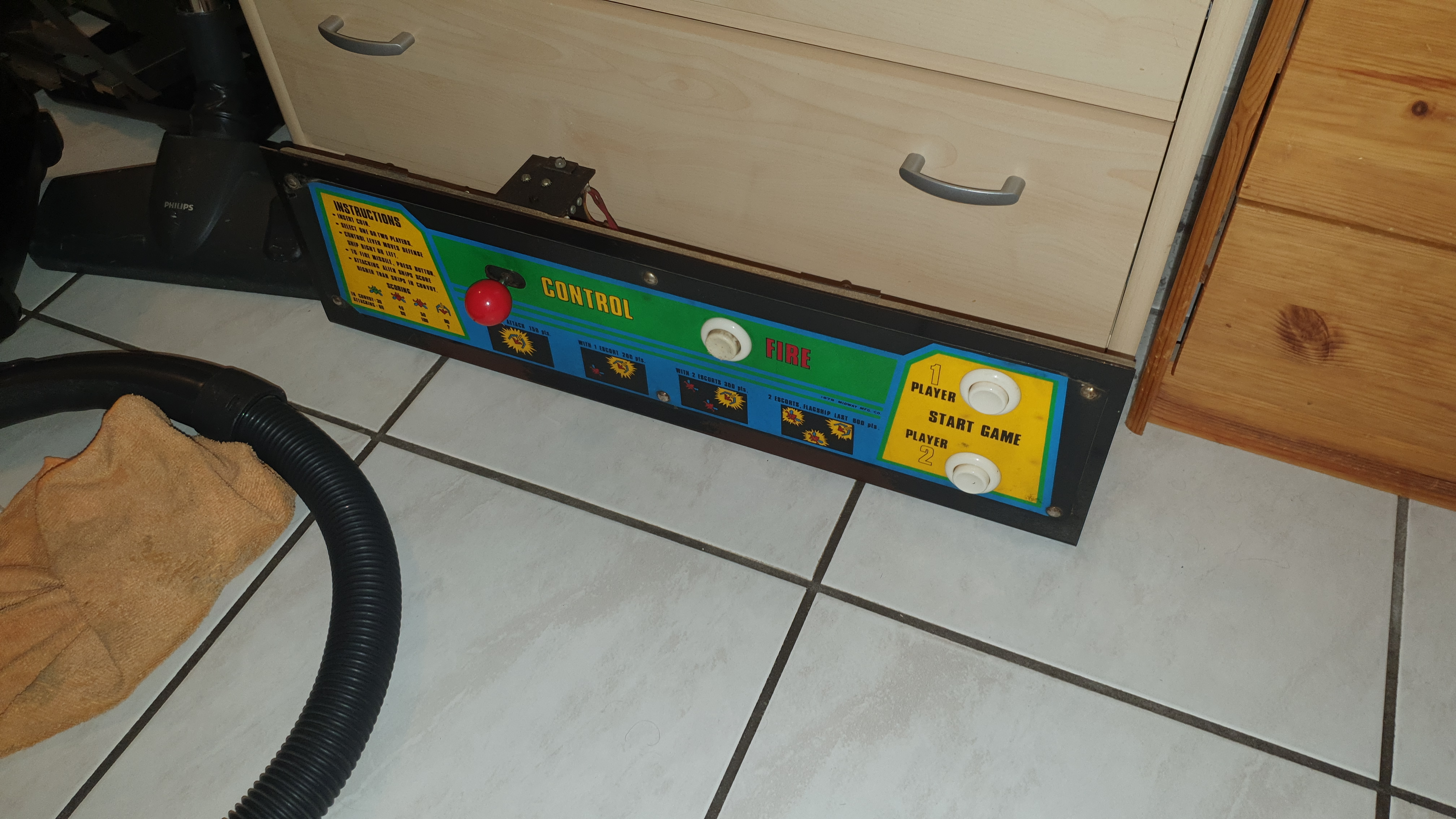

Prochaine étape, je décide de retirer le plexi complétement pour le nettoyer de chaque côté, pour cela je dois déposer le control panel.

Borne Galaxian 20200107_203559

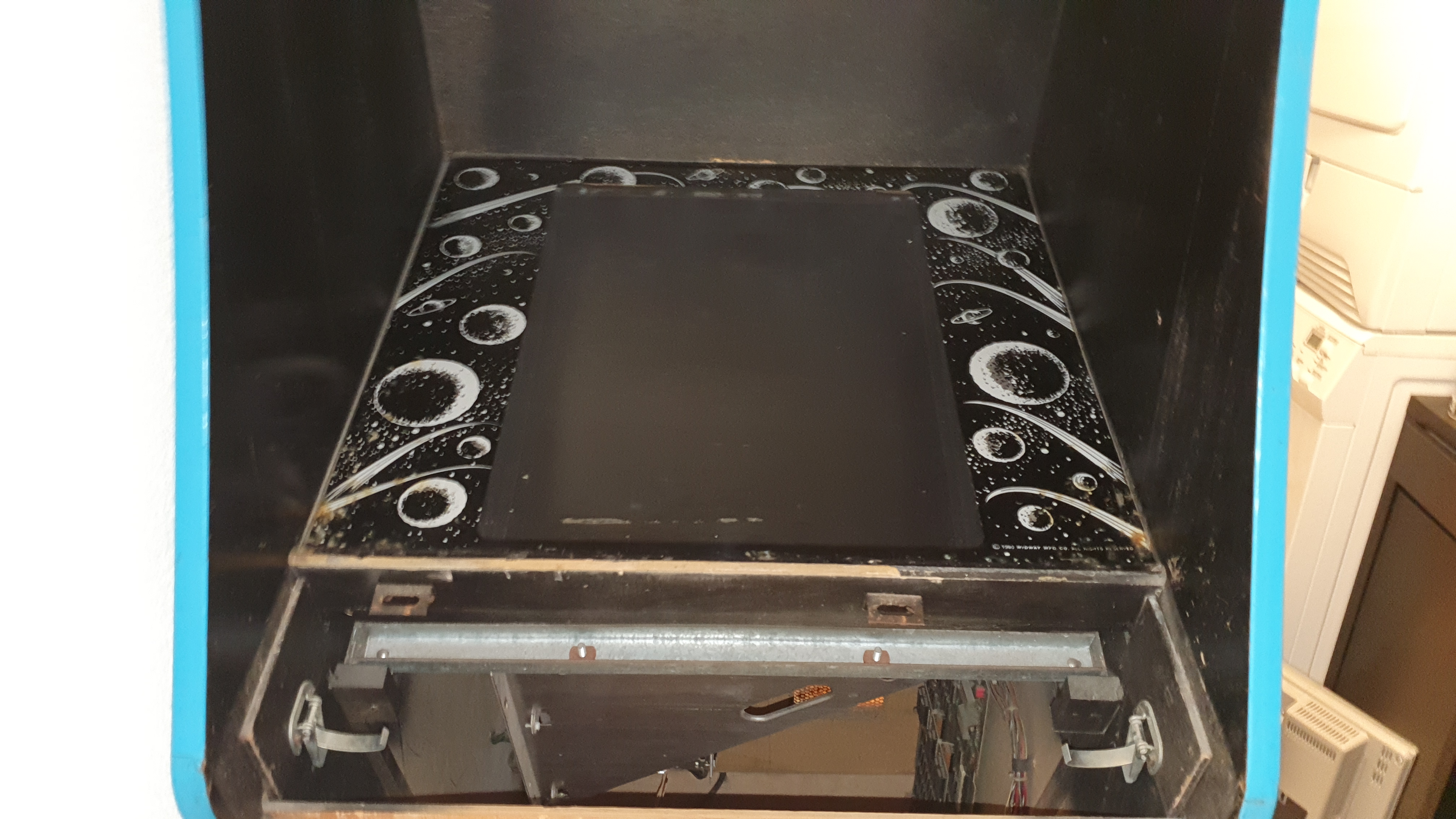

Voici la borne sans le panneau de contrôle, remarquez la très nette ligne de colle au bas de l'écran.

Borne Galaxian 20200107_204407

C'était collé à mort, mais quasiment tout est parti.

Borne Galaxian 20200107_214848

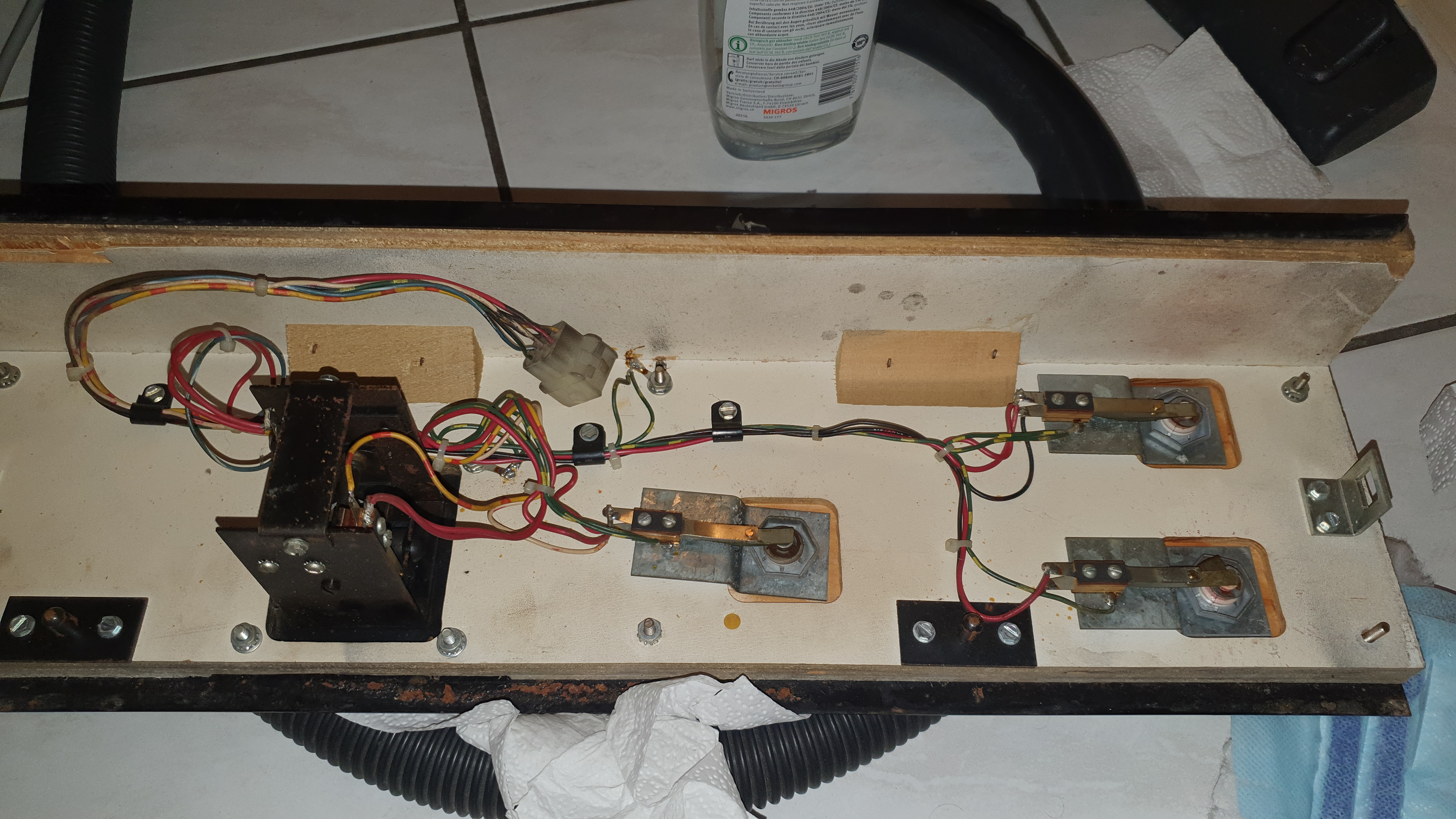

Tant qu'à faire je vaporise du spray de contact sur les boutons et le joystick, ça peut pas faire de mal!

Borne Galaxian 20200107_215335

Je remonte le panneau de contrôle, et voila un écran clean comme je les aimes!! :)

Borne Galaxian 20200107_220136

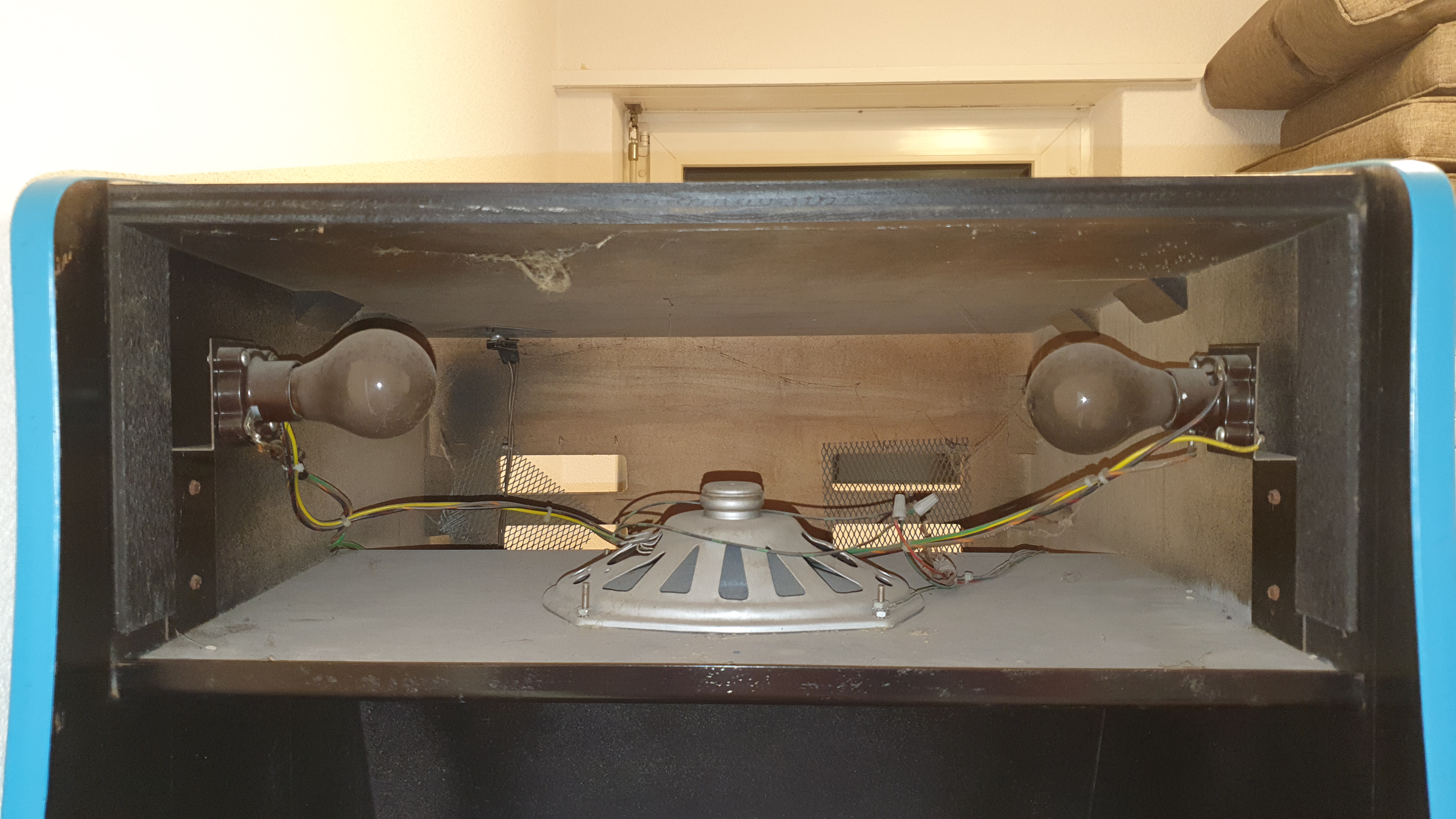

J'ouvre le haut, accès a l'haut parleur et aux ampoules, et a un tapis de poussière!! Les ampoules sont noir cramés! Je serai pas ettoné qu'elles ayent l'âge de la borne...

Borne Galaxian 20200107_221138

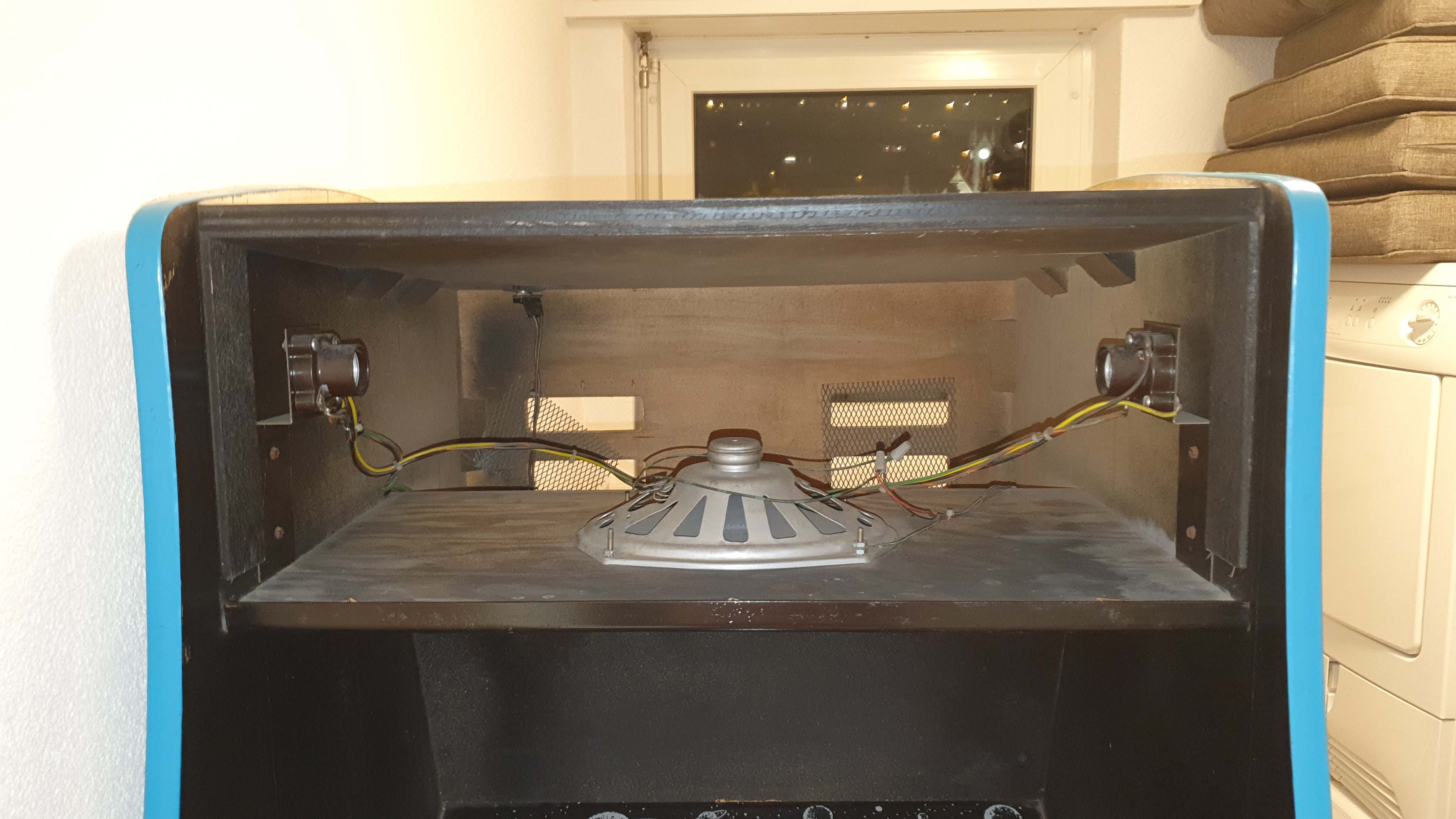

Voila qui est mieux. Je retire les ampoules pour les changer, 25W d'époque, il faudra que je trouve l'équivalent LED (ça soit tourner autour de 3-4W je dirai) le bêmole? C'est du 110v...

Borne Galaxian 20200107_225436

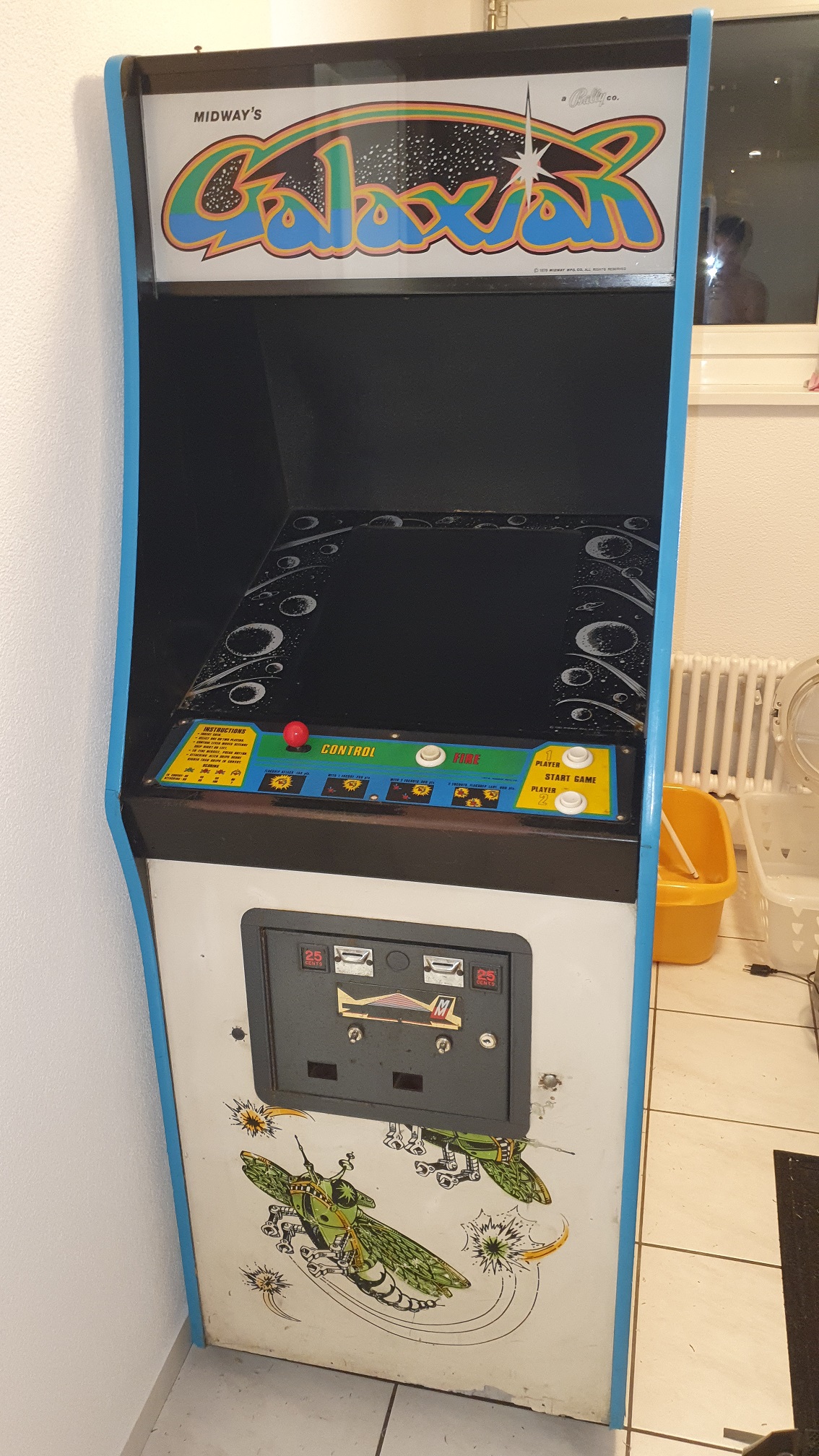

Et pour finir voilà son état extérieur final pour ajourd'hui, j'ai juste encore expérimenté quelque chose après cette photo : afin de faire disparaître les traces de coup (probablement de porte ou d'autres bornes pendant les déplacement) gommer les traces noir s'avère efficace, mais laborieux, tu niques un gomme en 10 minutes. Mais je prendrai le temps de gommer au mieux chaque trace.

je pense gentiment commander les pièces qui pourraient être a l'origine du BAD RAM 1 (soit une 7LS138 soit 2114 selon la doc) Il me faut commander deux lampes 110v LED équivalent 25W d'époque également.

Une chose que je pourrais tout de même faire c'est checker mes voltage sur quelques chips principaux, sait t'on jamais...

voila! c'est tout pour ce soir
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par suisseretrogaming le Mer 8 Jan 2020 - 0:16

Sur le PCB lui-même tu n'as pas moyen de trouver genre du 12V pour les leds ?
avatar
suisseretrogaming
Guéri miraculeux

Masculin Nombre de messages : 2248
Age : 30
Localisation : Suisse
Date d'inscription : 14/09/2013

http://www.retrogaming.ch

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par AnkX le Mer 8 Jan 2020 - 0:25

Wouah, jolie restauration.
Elle a vraiment un sacré style (et d'autant plus une fois nettoyée Wink)
Hâte de voir la suite.
AnkX
AnkX
Patient incurable

Masculin Nombre de messages : 1997
Age : 35
Localisation : Caen
Date d'inscription : 31/05/2019

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Mer 8 Jan 2020 - 8:18

@suisseretrogaming a écrit:Sur le PCB lui-même tu n'as pas moyen de trouver genre du 12V pour les leds ?

Bon surement que cela serait possible, mais j'aimerai utiliser les socle d'époque, et surtout la laisser originale de chez originale, sans commencer a bricoler.
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par Anarwax le Mer 8 Jan 2020 - 8:31

ah ouais là je t'envie !!!! trop belle ta borne !!!
Anarwax
Anarwax
Interne
Interne

Masculin Nombre de messages : 6682
Age : 43
Localisation : Bretagne
Date d'inscription : 06/09/2012

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Mer 8 Jan 2020 - 22:52

Nettoyage de l'exterieur encore ce soir, testé avec de l'alcool a bruler sur les zone incrusté, ça marche très bien, mais il m'en restait peu, cela dit la borne a retrouvé sa blancheur dans un coin, demain j'irai acheter une bouteille.

Du coup vu que je pouvais plus rien faire sur l'exterieur, j'ai décidé de sortir le board, et la tout de suite, quelque chose me saute aux yeux :

Borne Galaxian 20200108_215931

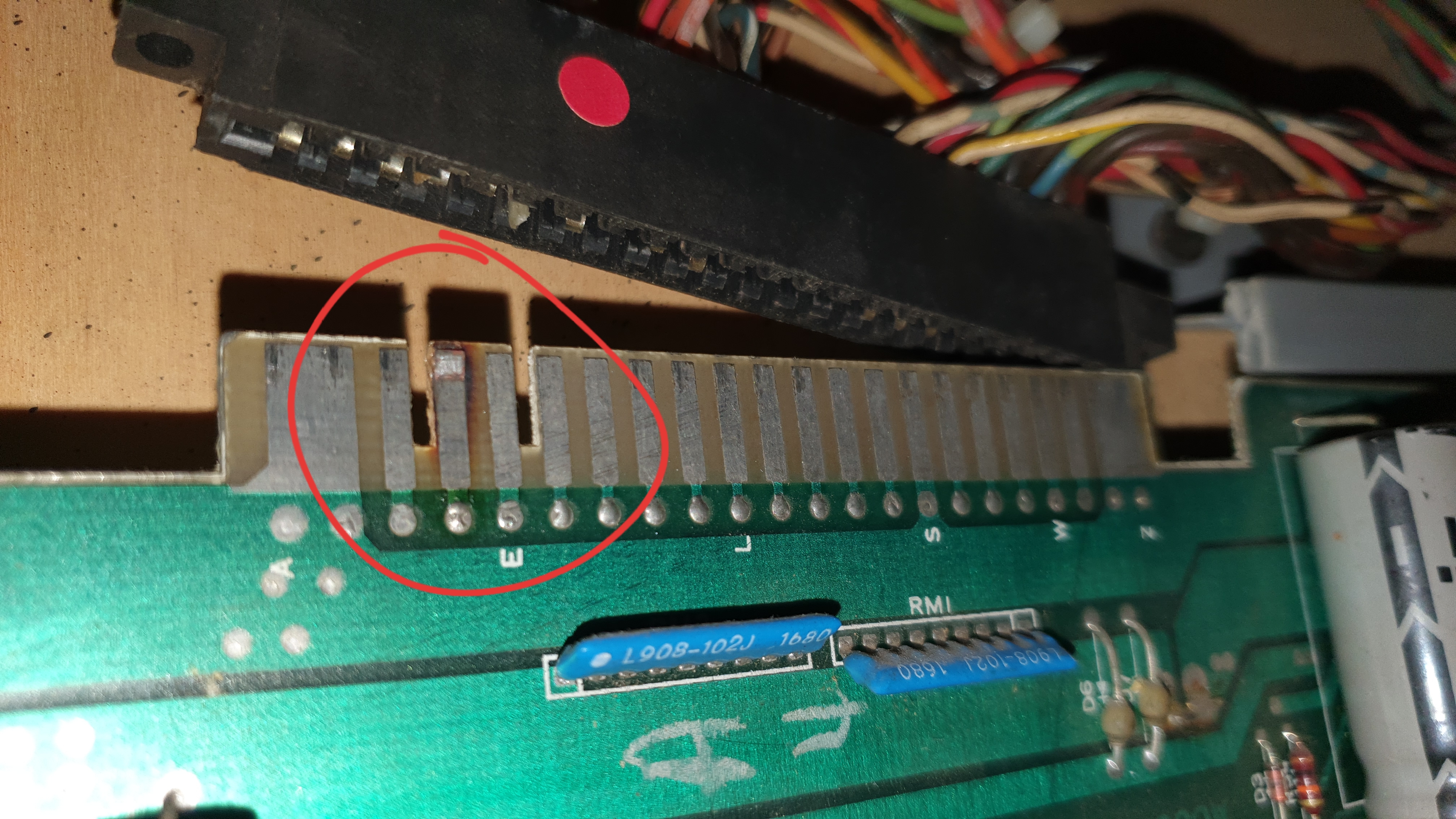

Cramé sur un pin

Borne Galaxian 20200108_220508

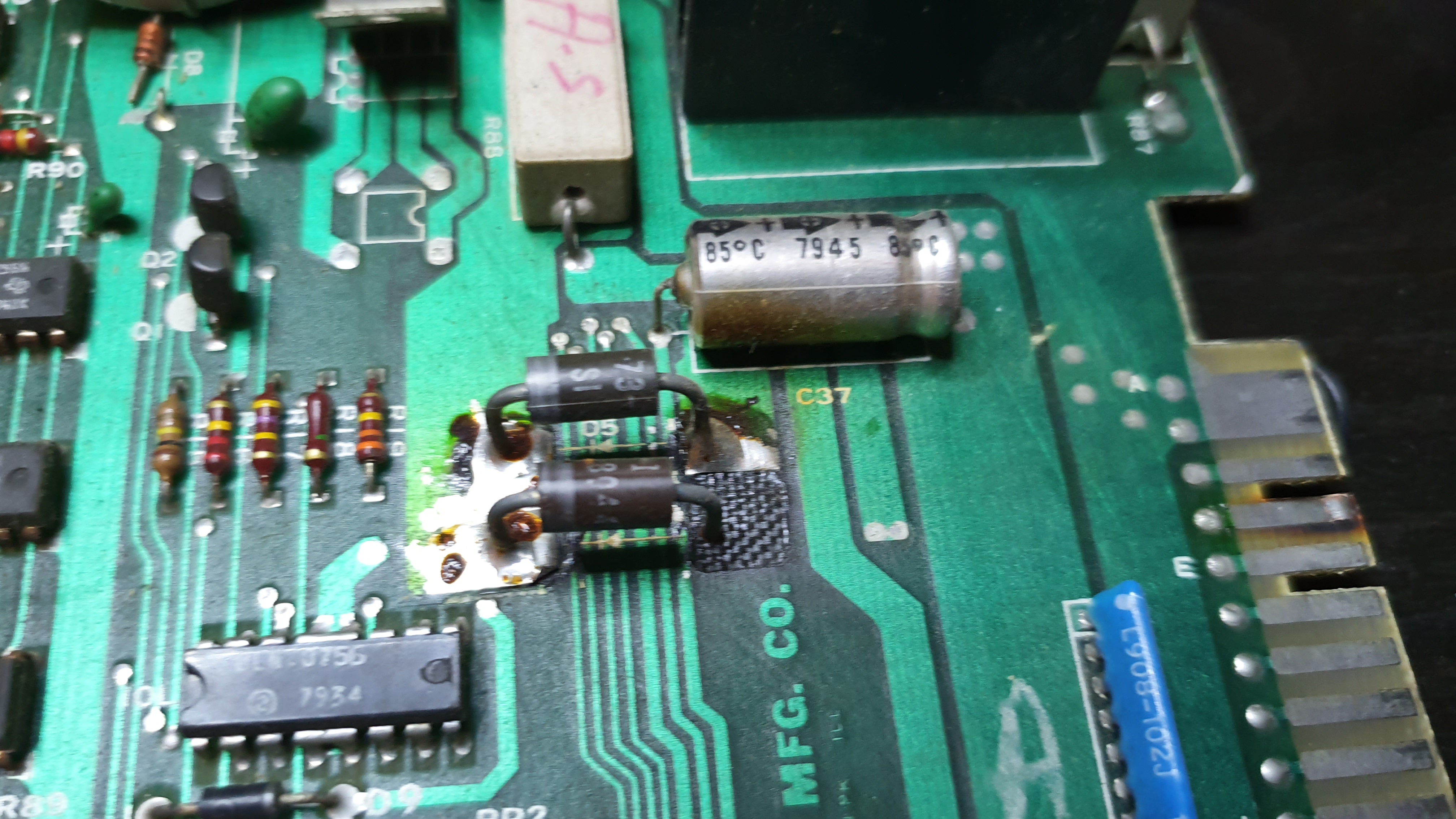

Ce sont ces élément là...

Borne Galaxian 20200108_220525

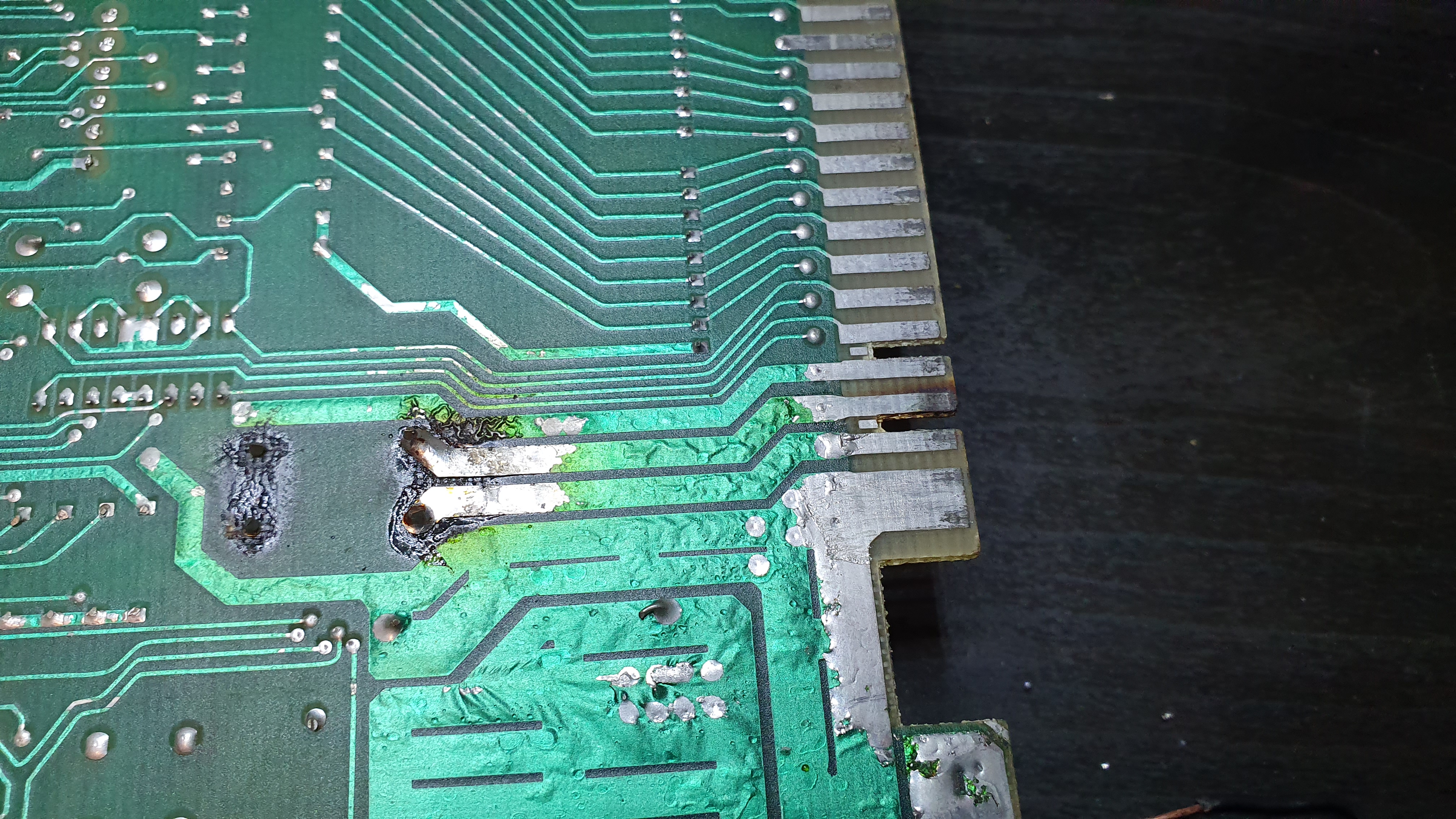

Ce sont deux diodes. Nettoyage complet, et remplacement des Diode. Mais pourquoi ont t'elles cramés? La est la question
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Mer 8 Jan 2020 - 23:52

Ok en fait les diode ne sembles pas être mortes, par contre la ou ça à crâmé, les deux piste adjascentes sont en courjus, demain donc je vais nettoyer a fond et couper au cutter la ou ça s'est touché...

Autre fait étrange, une diode (qui apparement régule le 5V selon mon père) a été purement et simplement coupé, elle est attaché qu'avec une patte... mais pourquoi donc???

Demain nous allons aussi essayer de tester les gros condo 10000mf.
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par mandrake le Jeu 9 Jan 2020 - 7:59

déjà un changement direct des condensateurs lui fera du bien et vérifier la continuité des pistes cramées
Pour l'alimentation il y a des convertisseurs 110V<->220V avec détection du voltage de 200W à 3000W
https://urlz.fr/bwtA
mandrake
mandrake
Guéri miraculeux

Masculin Nombre de messages : 2940
Age : 59
Localisation : Chateauneuf les Martigues
Date d'inscription : 06/12/2006

http://gilles.susini.free.fr/

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Jeu 9 Jan 2020 - 8:38

@mandrake a écrit:déjà un changement direct des condensateurs lui fera du bien et vérifier la continuité des pistes cramées
Pour l'alimentation il y a des convertisseurs 110V<->220V avec détection du voltage de 200W à 3000W
https://urlz.fr/bwtA

Comme je l'ai noté, toute la zone crâmé est en cours-jus, ce soir, gros nettoyage, et cutter seront au programme.

On va essayer d'isoler les deux 10000mF pour les mesurer avec le tester de condo de mon père.

J'ai tout ce qu'il me faut pour l'alimenter, c'est ok.
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par Beubleu le Ven 10 Jan 2020 - 8:48

On croise les doigts avec toi pour que ça tourne bien.
Beubleu
Beubleu
Guéri miraculeux

Masculin Nombre de messages : 2148
Age : 38
Localisation : Île-de-France
Date d'inscription : 31/10/2018

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Ven 10 Jan 2020 - 23:15

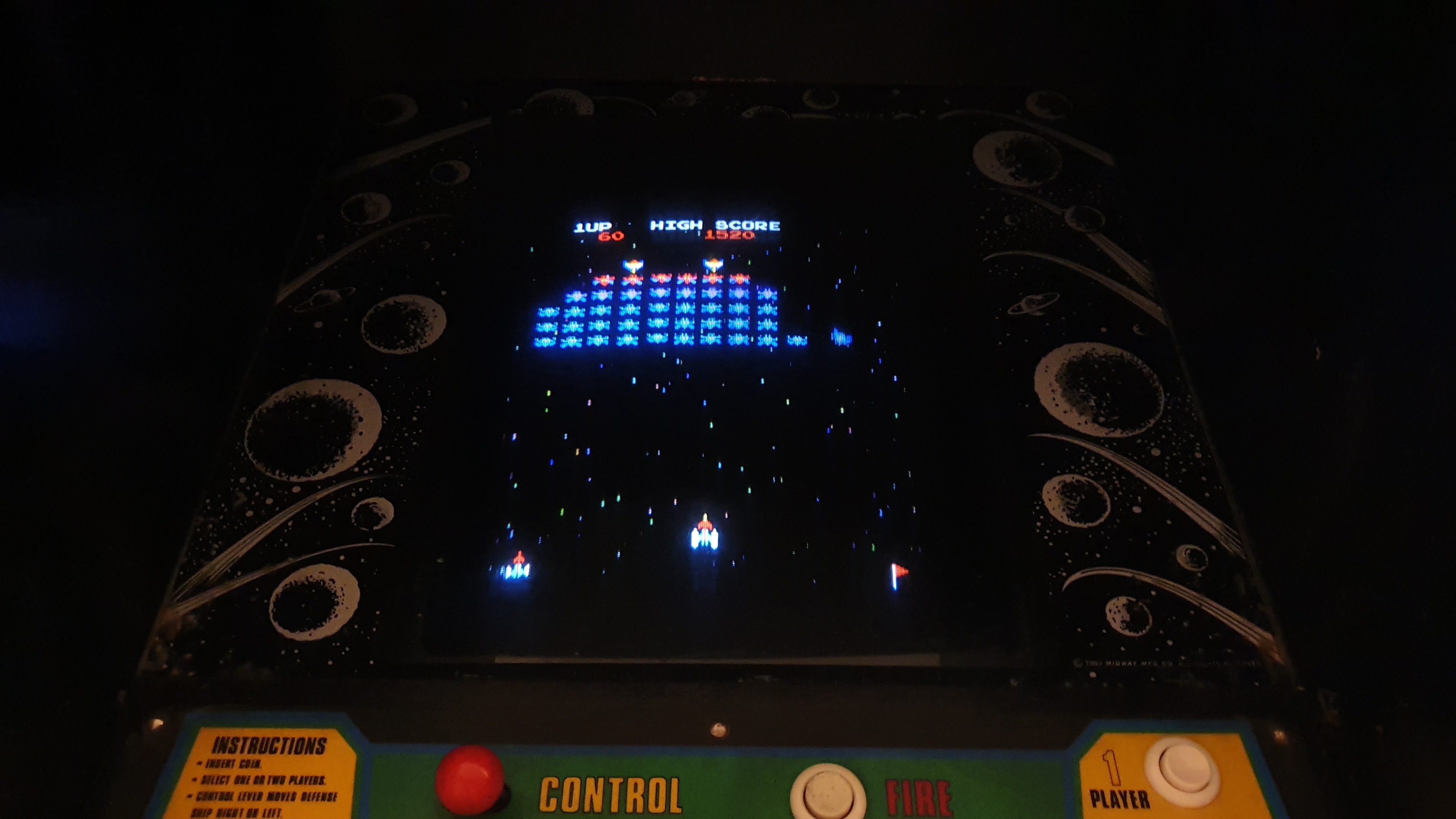

Borne Galaxian 20200110_214935

Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy

Bon ben voilà!!! On a donc retiré les composants là ou c'était crâmé, nettoyé le board, et ressoudé les composants comme on a pu (refaite quelque pistes aussi, ou en tout cas reconsolidées avec du fil)

La borne a tourné plus d'une heure, pas de signe de fatigue, l'écran est légèrement magnétisé sur la partie droite. Ayant un stick de démagnétisation, je pense que j'essayerai demain.

Donc ça c'est la première bonne nouvelle, la deuxième c'est que j'arrive a faire partir la merde incrusté avec de l'alcool a bruler, et que par chance, ça n'attaque pas la peinture (testé sur la porte arrière d'abord afin d'en être sur)

Borne Galaxian 20200110_223846

Voilà du coup c'est redevenu blanc sur une bonne partie, il reste encore des zone plus noircies, et le bas est encore bien crade, mais je dois être vigilant sur cette partie, car le bois est arraché a plusieurs endroits (les joueurs ayant tapé leurs pieds dedans) je repasserai demain, cela dit, la différence est deja flagrante! :)

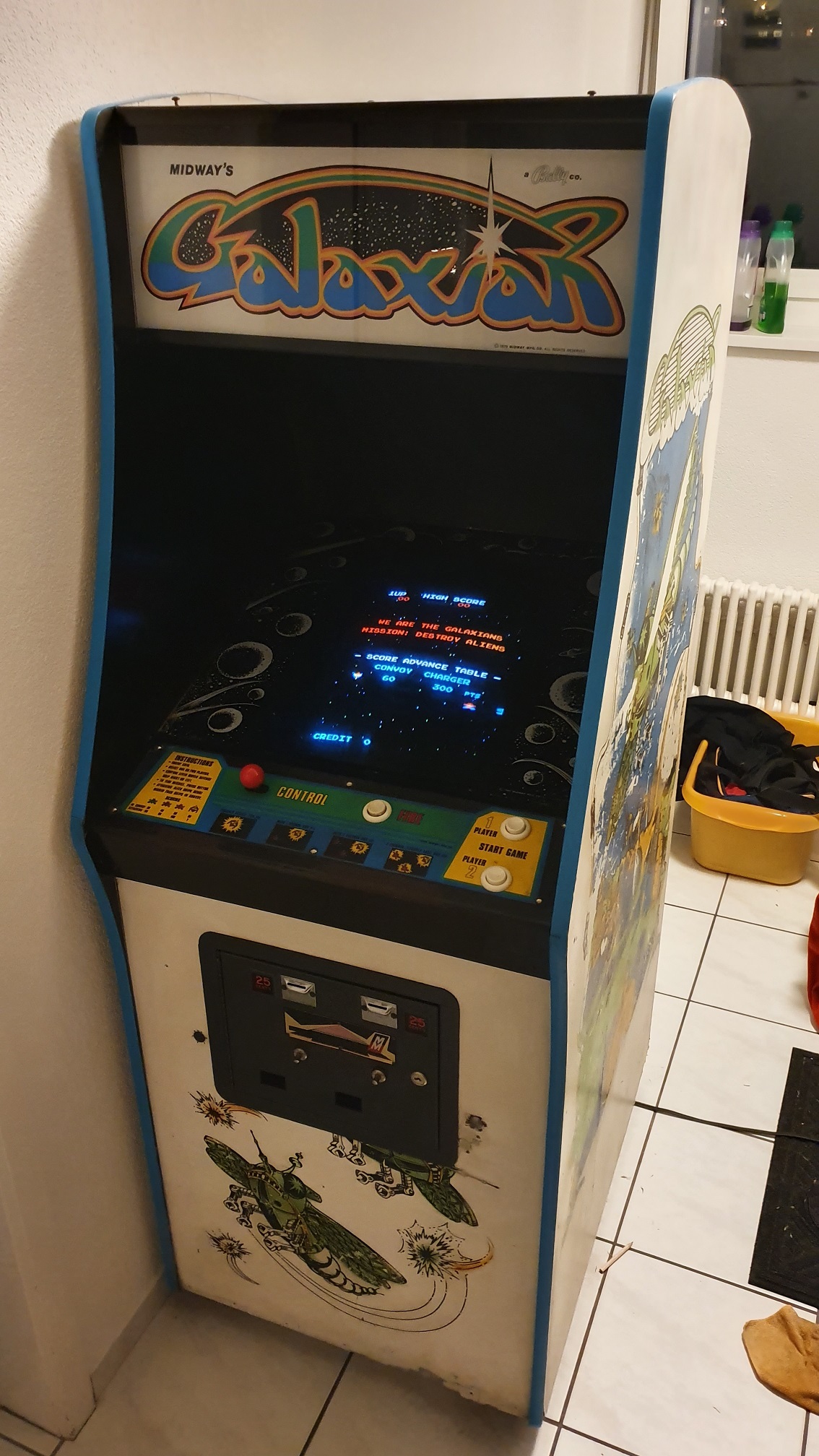

Borne Galaxian 20200110_223906


Allez une petite dernière avec la borne en entier allumée :) :) Vivemen que mes deux ampoules pour la bannière arrivent!! l'ambiance de fou dans une pièce sombre!
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par Beubleu le Sam 11 Jan 2020 - 8:47

It's aliiiiiiiive !!!
Elle marche et elle est dans un bon état cosmétique.
Ça claque, bravo Very Happy

Ce genre d'ampoules ça doit fonctionner nan?
https://www.amazon.fr/7Lucky-Ampoule-Puissance-Lampada-Bombillas/dp/B07V5PN7BG/ref=mp_s_a_1_3?keywords=ampoule+110v&qid=1578728855&sr=8-3
Beubleu
Beubleu
Guéri miraculeux

Masculin Nombre de messages : 2148
Age : 38
Localisation : Île-de-France
Date d'inscription : 31/10/2018

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par tilou le Sam 11 Jan 2020 - 8:54

c'est excellent
je suis impressionné par l'état du panel (on dirait qu'il est neuf)
c'est une borne américaine ? tu l'a fait importée ?
tilou
tilou
Infirmier

Masculin Nombre de messages : 4213
Age : 43
Localisation : salon de pce
Date d'inscription : 10/07/2012

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Sam 11 Jan 2020 - 11:41

@Beubleu a écrit:It's aliiiiiiiive !!!
Elle marche et elle est dans un bon état cosmétique.
Ça claque, bravo Very Happy

Ce genre d'ampoules ça doit fonctionner nan?
https://www.amazon.fr/7Lucky-Ampoule-Puissance-Lampada-Bombillas/dp/B07V5PN7BG/ref=mp_s_a_1_3?keywords=ampoule+110v&qid=1578728855&sr=8-3

Exactement, c'est ce genre que j'ai commandé, mais en chine, 1€ l'ampoule Razz, ça sera du 30W contre du 25W d'origine, bon ça mettra du temps à arriver pour le coup

@tilou a écrit:c'est excellent
je suis impressionné par l'état du panel (on dirait qu'il est neuf)
c'est une borne américaine ? tu l'a fait importée ?

C'est une borne américaine, elle a bien été importée mais pas par moi, je l'ai acheté en Suisse.

Le programme d'aujourd'hui c'est d'aller câbler le port JAMMA sur du VGA sur la borne DDR de mon meilleur ami, et le soir je continue de décaper celle-ci, ça prend un temps fou tellement c'est incrusté.
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par Beubleu le Sam 11 Jan 2020 - 14:18

@F Destroyer a écrit:
Le programme d'aujourd'hui c'est d'aller câbler le port JAMMA sur du VGA sur la borne DDR de mon meilleur ami, et le soir je continue de décaper celle-ci, ça prend un temps fou tellement c'est incrusté.

Changement d'écran ? Ça se passe comment pour l'alim?
Beubleu
Beubleu
Guéri miraculeux

Masculin Nombre de messages : 2148
Age : 38
Localisation : Île-de-France
Date d'inscription : 31/10/2018

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par F Destroyer le Sam 11 Jan 2020 - 14:44

Malheureusement ça se passe avec un LCD dans ce cas.. donc pas bien complexe...
F Destroyer
F Destroyer
Guéri miraculeux

Masculin Nombre de messages : 2589
Age : 34
Localisation : Suisse
Date d'inscription : 19/10/2016

Revenir en haut Aller en bas

Borne Galaxian Empty Re: Borne Galaxian

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
