Message par Sejakun le Mar 21 Mai 2019 - 19:34

Je me suis dis que s'il y a bien un endroit pour partager ce genre de connerie c'est ici. Voilà donc un petit retour sur un bricolage que je n'avais pas du tout prémédité.

Ca a commencé par l'achat du stick arcade edge pour NES mini qui reprend le design du NES advantage de l'époque. En tant que bon retro-gamer passionné, je suis tombé dans le panneau sous le charme du truc. Faut avouer que dans le genre "ça fait titiller la fibre nostalgique", y'a pas mieux :


Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Edge_o10




Et surtout quand j'ai vu le bousin bradé à 9€, je me suis dis que je ne risquais pas grand chose. Des sticks arcade, j'en ai eu plein entre les mains, de toutes sortes, même des sticks à 15 balles, donc je savais à quoi m'attendre niveau qualité.

Mais une fois reçu, ça a été la douche froide (et pourtant mes attentes n'étaient pas bien grandes) :
- Des boutons tout pourris, hyper durs, distance d'activation hyper longue, parfois ils raccrochent, ils font un gros CLIC immonde
- Un joystick au contraire hyper mou, a du mal a revenir au centre quand on le lâche, parfois il reste coincé dans une direction, la tige est beaucoup trop longue, les micro-switchs font un bruit de vieux ressort déglingué et le pompon : il gère très mal la double activation de switch, du coup les diagonales passent une fois sur deux

Bref, je n'ai JAMAIS vu de matos aussi pourri, même dans des sticks bas de gamme. Pour un stick normalement vendu 35€ au prix normal, c'est juste du gros foutage de gueule niveau qualité. Du coup j'ai été hyper déçu, j'ai voulu retourner le produit mais en me l'a remboursé en me disant de le garder. Donc bon, que faire de ce truc tout naze qui me servirait probablement jamais ?

Je me suis dis : c'est dommage car avec du bon matos dedans, ça aurait pu être un chouette accessoire au look bien rétro. C'est là que j'ai eu le déclic Idea
Mais pourquoi pas en fait, vu que ça ne m'avait rien coûté, que j'avais la pcb et le boîtier. Pourquoi pas acheter du bon matos et remplacer les composants de merde ?

Allez hop, j'étais parti sur du full seimitsu parce que bon... pourquoi pas ? Mais ça posait problème au niveau du montage du stick, je me suis donc rabattu sur du matos sanwa (donc stick + boutons). Une fois les composants changés le résultat donne ça :

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) 2019-010



Les observateurs minutieux remarqueront en fait qu'il n'y a... aucune différence esthétique par rapport à avant MDR
Si ce n'est l'ajout d'un shaft cover et de la tige qui est plus courte. Par contre, au toucher : mamma mia ! Ca change tout !
Et alors en jeu, du bonheur : gradius, double dragon, contra... rien à voir avec avant.

Donc on pourrait quand même se poser la question : quel intérêt ? Surtout que j'ai déjà 3 gros sticks arcade à la maison, tous en sanwa, tous compatible PC et donc aussi avec émulateurs NES. Oui, mais bon... ils n'ont pas le design du NES advantage.
Et je ne sais pas pourquoi, mais un NES advantage en sanwa... ça me fait kiffer Mr. Green
C'est débile, donc indispensable comme on dit, du coup j'ai eu envie de partager l'expérience.

Ciao les malades ! urgence

Edit : à la demande des gens, j'ai fait un petit tuto :
Cliquer ici


Dernière édition par Sejakun le Mer 22 Mai 2019 - 20:08, édité 1 fois
Sejakun
Sejakun
Guéri miraculeux

Masculin Nombre de messages : 2231
Age : 39
Localisation : Metz
Date d'inscription : 17/01/2013

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par Beubleu le Mar 21 Mai 2019 - 19:54

thumleft
Jouer avec un pad/stick décent ce n'est jamais du luxe.
T'as dû usiner un peu l'intérieur pour que ça passe?
Beubleu
Beubleu
Patient contaminé

Masculin Nombre de messages : 289
Age : 37
Localisation : Île-de-France
Date d'inscription : 31/10/2018

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par oldgamer24 le Mar 21 Mai 2019 - 20:04

Moi j'y trouve un intérêt tant que je trouve ça sympa et originale comme idée ^^
oldgamer24
oldgamer24
Interne
Interne

Masculin Nombre de messages : 10806
Age : 40
Localisation : Pays de l'homme (24)
Date d'inscription : 01/05/2015

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par Sejakun le Mar 21 Mai 2019 - 20:22

@Beubleu a écrit:thumleft
Jouer avec un pad/stick décent ce n'est jamais du luxe.
T'as dû usiner un peu l'intérieur pour que ça passe?

Pas trop en fait. Les boutons c'est du 30mm classique donc un grand choix de marque disponible. Le seul petit problème c'était les cosses, surtout celles du bouton B qui est plus bas, car le bas du boîtier n'était pas assez épais, j'ai dû les plier un peu.
Le problème c'était le joystick, je ne voulais pas trop m'embêter et les sticks seimitsu m'auraient obligé à revoir le support de montage. Alors que le stick sanwa de base, sans plaque de montage avait les mêmes fixations que le stick d'origine. Bizarrement, j'ai dû quand même limer un peu les deux supports de vis sur lesquels le stick s'encastre car j'avais quelques mm de décalage.
Mais sinon, y'a pas vraiment eu de bricolage à faire, ça restait assez simple, heureusement.

@oldgamer24 a écrit:Moi j'y trouve un intérêt tant que je trouve ça sympa et originale comme idée ^^

Merci :)
Sejakun
Sejakun
Guéri miraculeux

Masculin Nombre de messages : 2231
Age : 39
Localisation : Metz
Date d'inscription : 17/01/2013

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par gasteropodekiller le Mar 21 Mai 2019 - 20:54

Chapeau bas.

Je kiff ! C'est vraiment une idée géniale !
gasteropodekiller
gasteropodekiller
Patient incurable

Masculin Nombre de messages : 1051
Age : 38
Localisation : 44
Date d'inscription : 04/01/2015

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par Beubleu le Mar 21 Mai 2019 - 22:29

C'est propre ! Bonne idée et bonne réalisation love console
Beubleu
Beubleu
Patient contaminé

Masculin Nombre de messages : 289
Age : 37
Localisation : Île-de-France
Date d'inscription : 31/10/2018

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par amobile le Mer 22 Mai 2019 - 6:18

Superbe!
amobile
amobile
Patient incurable

Masculin Nombre de messages : 1236
Age : 41
Localisation : Chambery
Date d'inscription : 25/05/2008

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par tilou le Mer 22 Mai 2019 - 6:31

manque plus q'un street fighter 2 sur NES
tilou
tilou
Infirmier

Masculin Nombre de messages : 3288
Age : 41
Localisation : salon de pce
Date d'inscription : 10/07/2012

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par petitevieille le Mer 22 Mai 2019 - 7:29

Il a pourtant pas l'air très haut, d'après les photos j'aurais jamais pensé y faire entrer un stick Sanwa… bonne idée en tout cas ! Je vois qu'il est encore en prix baissé à 14 rots chez Amazon, il est disponible ailleurs ?
petitevieille
petitevieille
Guéri miraculeux

Masculin Nombre de messages : 2953
Age : 40
Localisation : The Cable Car, puis Pizza Hut
Date d'inscription : 13/06/2005

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par polton le Mer 22 Mai 2019 - 7:35

Top.
Tu n aurais pas fait un petit tuto au passage ?
polton
polton
Guéri miraculeux

Masculin Nombre de messages : 2263
Age : 39
Date d'inscription : 03/11/2007

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par Beubleu le Mer 22 Mai 2019 - 8:38

C'est la misère de faire un tuto une fois que tu as tout fini si tu n'as pas pris trouzmille photos en route. C'est que j'ai constaté avec mon tuto sur la fabrication de stick arcade et de retrobox.
Beubleu
Beubleu
Patient contaminé

Masculin Nombre de messages : 289
Age : 37
Localisation : Île-de-France
Date d'inscription : 31/10/2018

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par polton le Mer 22 Mai 2019 - 15:50

C est pour ça que je précisais " au passage "
polton
polton
Guéri miraculeux

Masculin Nombre de messages : 2263
Age : 39
Date d'inscription : 03/11/2007

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par Beubleu le Mer 22 Mai 2019 - 16:29

C'est vrai, un petit tuto c'est toujours sympa.

Ça me donne des idées... ça aurait été cool un petit stick arcade pour la PS classic.
Beubleu
Beubleu
Patient contaminé

Masculin Nombre de messages : 289
Age : 37
Localisation : Île-de-France
Date d'inscription : 31/10/2018

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par Sejakun le Mer 22 Mai 2019 - 18:20

Ben vous avez de la chance, j'ai pris deux photos lors du démontage. J'ai discuté avec le gars de chez Smallcab où j'ai acheté les pièces en lui expliquant ce que je voulais faire. Il m'a demandé des photos pour voir et c'est là qu'il m'a dit qu'un stick seimitsu ça ne rentrerait pas sans grosse modification mais que d'après les dimensions que je lui ai données un sanwa ça irait très bien.

J'essaye de retrouver les photos et je vous fais un mini tuto. C'est pas très compliqué, les deux photos devraient suffire.
Sejakun
Sejakun
Guéri miraculeux

Masculin Nombre de messages : 2231
Age : 39
Localisation : Metz
Date d'inscription : 17/01/2013

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par Sejakun le Mer 22 Mai 2019 - 20:02

TUTO


1) Ouverture du boîtier :
Il faut retourner le stick et enlever 6 vis dont 4 sont malheureusement cachées par les patins en caoutchouc. Il faut décoller soigneusement les patins pour y avoir accès. Gardez les patins car ils sont suffisamment collants pour être replacés à la fin sans colle supplémentaire et ils tiennent bien.

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Ouvert10

2) Remplacer les boutons :

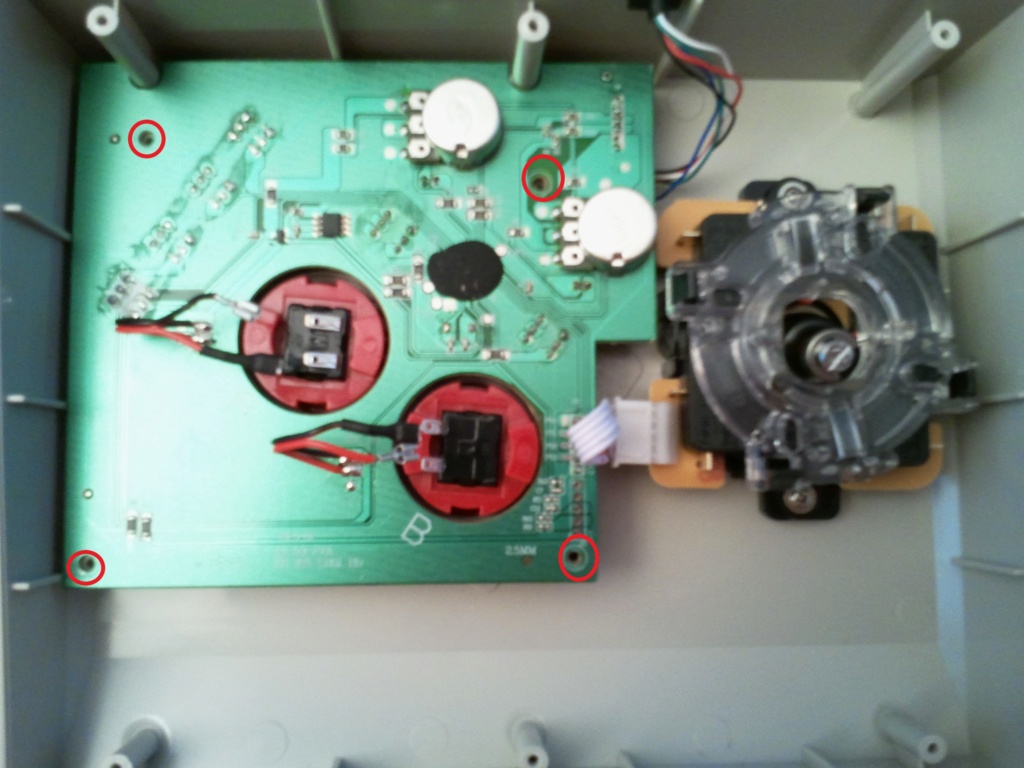

Une fois le boîtier ouvert, il n'est malheureusement pas possible de retirer directement les boutons. Ce sont des boutons classiques 30mm qui sont clipsés. Pour les enlever, il faut pincer les 2 taquets de chaque côté du bouton et le pousser vers l'extérieur. Ce n'est pas possible tant que la PCB est en place, il faut donc la retirer. Pour cela, il faut enlever les 4 vis là :

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Dzomon10

Il faut aussi débrancher les boutons. Il y a deux cosses par bouton, il suffit de tirer doucement dessus pour les débrancher. La PCB est encore fixée à deux endroits, il faut retourner le stick et enlever les deux boutons du turbo. J'ai réussi à les enlever en tirant dessus à la main, si ça ne va pas, essayer avec une pince après avoir mis un bout de tissu autour du bouton pour le protéger. Une fois les deux boutons retirés, il y a un écrou hexagonal à enlever en dessous de chaque bouton, c'est ce qui retient encore la PCB. Une clé à pipe ou un outil avec un embout hexagonal de taille 10 fait l'affaire (attention, en-dessous de l'écrou il y a une rondelle en métal, retourner le stick pour la faire tomber et la mettre de côté pour pas la paumer).

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Dzomon11

Une fois les boutons débranchés et la PCB libérée, y'a plus qu'à faire l'échange, on déclipse les vieux boutons, on met les nouveaux à la place et on remonte tout comme avant en suivant le tuto à l'envers Mr. Green
Note : le boîtier du stick n'étant pas très épais, il faut légèrement plier les cosses des nouveaux boutons pour que ça rentre.

Faire aussi gaffe en manipulant la PCB qui est reliée d'un part au câble en haut et au joystick à droite par une petite nappe blanche (on peut déjà débrancher le joy pour que ce soit plus facile).

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) 2019-011

3) Remplacer le joystick :
Le joystick, comme la PCB, est fixé de deux façons. Il faut déjà dévisser la poignée (boule) en tenant la tige en métal. Enlever aussi le dust cover (le cercle en plastique noir enfilé sur la tige du joystick). Sous le dust cover (quand le joystick est posé à l'endroit comme sur la photo 3), il y a 4 vis cruciforme à enlever. Une fois fait, il faut enlever ces deux vis là à l'intérieur du boîtier :

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Dzomon12

Une fois les 6 vis enlevées, débrancher le joy (si ce n'est pas déjà fait) au niveau de la nappe blanche, il y a un connecteur blanc 5 broches standard. Note : si la pcb est en place, il faut d'abord dégager légèrement le joy avant de pouvoir le débrancher. Le joystick est encastré sur 2 supports au niveau des vis entourées en rouge sur la photo ci-dessus (le même genre de support de vis que la pcb mais en moins haut). Le nouveau stick sanwa ne s'encastrait pas tout à fait sur ces deux supports, j'ai dû les limer un peu pour que ça rentre. Il faut ensuite remettre les 2 vis une fois le nouveau stick encastré.
Remarque : les 4 vis situées sous le dust cover, je n'ai pas pu les remettre sur le nouveau, elle n'allaient pas. Donc le nouveau stick est fixé uniquement par les deux supports à l'intérieur du boîtier, mais ça suffit (d'autant que j'ai dû forcer un peu pour l'encastrer, il est bien calé). Après avoir bien testé le stick, notamment sur Ghost'n goblins où je me suis bien énervé, je peux garantir que le stick ne bouge pas Mr. Green

Optionnel :
Afin d'avoir un look encore plus proche du NES advantage d'origine, j'ai rajouté un shaft cover. C'est le cylindre en plastique noir qui s'enfile autour de la tige en métal du joystick (d'ailleurs y'a un sens pour le mettre, je ne savais pas, ne vous gourrez pas). Déjà c'est plus beau, et aussi (les spécialistes de l'arcade me corrigeront si ce n'est pas ça) ça évite le dévissage de la poignée à force de manipulations, vu que le cylindre est libre au niveau du mouvement autour de la tige, par rapport à la poignée. Du coup, pensez bien à remettre également le dust cover et la poignée AVANT de refermer le boîtier, car le shaft cover empêche justement le vissage/dévissage externe de la poignée (il faut pour cela maintenir la tige en plaçant un tournevis sur la vis qui se trouve tout en dessous de la tige, ce qui n'est possible que quand le boîtier est ouvert).

Remarque : en rajoutant un shaft cover, cela augmentant évidemment le diamètre de la tige. Le dust cover d'origine et celui fourni avec le stick ne peuvent donc plus être placés (le diamètre du trou au centre est trop petit). Le shaft cover est donc fourni avec des dust covers adaptés, avec un trou plus large au centre. Malheureusement, le diamètre total de ces dust covers est plus petit que le dust cover d'origine, ce qui fait qu'on voit légèrement les pas de vis des 4 vis qui maintenaient le stick. J'ai donc repris le dust cover d'origine (qui a un diamètre plus grand mais un trou au centre plus petit) et je l'ai limé pour pouvoir l'enfiler sur la tige du joy (avec le shaft cover).
Comme ça c'est tout beau, y'a un shaft cover et le dust cover couvre bien les pas de vis en-dessous.

Pour le remontage, ben, faut suivre les étapes en sens inverse. Testez quand même le tout avant de remonter mais il ne devrait y avoir aucun problème. Comme on a pas touché à la PCB, toutes les autres fonctions du stick doivent aussi toujours fonctionner (bouton A+B, slow, turbo etc...).

Voilà, voilà Cool
Sejakun
Sejakun
Guéri miraculeux

Masculin Nombre de messages : 2231
Age : 39
Localisation : Metz
Date d'inscription : 17/01/2013

Revenir en haut Aller en bas

Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside) Empty Re: Bricolage qui sert à rien : stick arcade NES sanwa (tuto inside)

Message par Judasboy le Mer 22 Mai 2019 - 21:27

Bravo, joli taf et véritable valeur ajoutée ! J’aime beaucoup !
