Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Lun 9 Avr 2018 - 17:38

Salut à tous !

J'ai déjà publié cette remise en route sur un autre site où les poilus ont nettement plus de poils (System-CFG, que je remercie vraiment !!!), mais autant en faire bénéficier ce forum !

J'ai donc récupéré un Amstrad PC1640 HD20. Il s'agit d'un PC XT, évolution du PC1512 qui apporte notamment l'EGA au lieu du CGA, 640Ko de RAM au lieu de 512Ko, et ... un disque dur MFM de 20Mo.

Voici la récupération dans une cave, et son démontage intégral :


C'est quand même pas mal foutu un Amstrad XT... Ici on voit un compartiment piles R6, qui alimente la sauvegarde BIOS, et un boitier encore plus aéré que le PC1512, pour refroidir le disque dur. Il y a d'ailleurs un ventilo SOUS le disque dur (voir plus loin).


3 ports d'extension, isolés du reste du PC. Assez pratique pour que Mr Toutlemonde puisse ajouter ses propres cartes, ISA 8 bits.
Il est à noter que c'est d'autant plus sûr de bricoler là-dedans que c'est l'écran qui alimente le PC en courant faible tension (un peu comme un CPC).
C'est un avantage pour la sécurité, mais :
1. Si l'écran lâche, le PC devient inutile Sad
2. Imaginons qu'on lui colle une carte VGA... l'écran d'origine devient incompatible (EGA max), et il le faudra quand même pour alimenter la bête. La conception est vraiment intégrée comme celle d'un CPC, ce qui va quand même un peu à l'encontre du concept de "standardisation PC"... mais bon, c'est Amstrad :)

Le fameux lecteur de disquette 5"1/4 SIMPLE DENSITE.

Branchement du HD.

Branchement du FD.

Notez que les 2 lecteurs sont dans des boitiers métalliques reliés à la masse. Vraiment, niveau sécurité c'est le top.


Dernière édition par jimpqfly le Lun 9 Avr 2018 - 18:40, édité 4 fois
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Lun 9 Avr 2018 - 17:51

On continue, et on démonte tout.

Ici on voit la bête sans le capot, et on découvre la carte contrôleur MFM, qui est donc inaccessible avec le capot, pour éviter que Mr Toutlemonde fasse des conneries.
La carte mère est sous une plaque isolante.


14 Octobre 87 ? ça pourrait coller :)

Il était vraiment dégueu... Ici le fameux ventilo sous le HD.

La carte contrôleur.

Le speaker (ouais faut pas trop rêver hein...), et encore une masse.


Dernière édition par jimpqfly le Lun 9 Avr 2018 - 18:32, édité 1 fois
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Lun 9 Avr 2018 - 17:54

Lavage intégral :




avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Lun 9 Avr 2018 - 18:00

Premier démarrage :


Pas super concluant... le disque dur ne fonctionne pas.

On passe au réveil du lecteur de disquettes. Le PC 1640 était vendu avec des disquettes de démarrage spécifique que je n'ai pas évidemment.
Son lecteur est un 5"1/4 qui ne lit et écrit QUE des disquettes DS/DD en 48TPI. Donc en gros, impossible de prendre des HD et les formatter en SD, ça ne passera pas (on voit mon test ci-dessous).




Heureusement, j'avais un IBM DOS en stock, qui m'a permis de contrôler que le lecteur fonctionnait bien :



Dernière édition par jimpqfly le Lun 9 Avr 2018 - 18:41, édité 1 fois
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Lun 9 Avr 2018 - 18:07

Un lecteur de disquettes c'est super, mais quand on n'a aucune disquette vierge DS/DD (bah ouais, je vais pas sacrifier mes disquettes C64 quand même...), et qu'on n'a pas de disque dur, c'est pas top.

Donc le disque dur.


C'est un Tandon MFM 20Mo. Je n'y connaissais rien en MFM (le format d'avant l'IDE), et (sur les conseils des poilus), voici ce que j'ai tenté :

1. j'ai blindé de WD40 le servo de positionnement des têtes de lecture (l'axe qui sort du boitier noir, en bas à droite)

2. j'ai mis un coup sec sur la tranche du disque dur, avec le manche d'un tournevis, pour décoller les têtes de lecture. Là c'est quitte ou double... Soit la tête était parkée, et les dégâts seront minimaux, soit la tête est collée en plein milieu du disque et là c'est le drame :)

3. tourner doucement l'axe pour faire bouger les têtes, et le lubrifier (oui, avec le WD40 qui est parti dans le trou de l'axe, vous suivez ?).

Bilan :

avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Lun 9 Avr 2018 - 18:15

Sur le disque dur, un DOS 6.22 très récent, ainsi qu'un gros (enfin "gros"... relativement aux 20Mo du disque...) soft qui s'appelle "Advanced Revelation":


Ensuite, j'ai pu récupérer quelques disquettes de démarrage :


Les versions colorées sont des versions PC1512 qui conviennent "plus ou moins" (il existe des différences, donc je pense m'en séparer).
Un poilu a bien voulu m'envoyer des copies des disquettes du PC1640. Ça m'a permis d'accéder à la configuration du PC, notamment, car à l'époque il fallait lancer NVR.EXE pour accéder aux settings du BIOS. NVR comme "Non Volatile RAM", d'ailleurs.


Et alors figurez-vous que TOTALEMENT PAR HASARD, j'ai récupéré ce week-end quelques disquettes SD/DD, et là c'est l'orgasme Wink




C'est du CGA, mais c'est quand même ultra sympa :)

A ce jour, il me manque une souris d'origine (que je vais peut-être avoir...), et un lecteur de disquette SD/DD (assez chiant à trouver...) pour mettre sur un Pentium, histoire de pouvoir créer des disquettes. J'attends aussi de recevoir un lot de 450 disquettes PC1512 dont j'espère pouvoir extraire le contenu, et archiver.
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par mael_b le Lun 9 Avr 2018 - 19:52

Joli dépoussiérage ! Et en plus pour finir sur un GP Circuit, BRAVO !

C'est toujours marrant de se remémorer qu'Amstrad s'est aventuré dans le monde du PC. J'avais un PPC 640 (trouvé en brocante pour 100 franc !) sur lequel je me suis bien amusé. Il me semble que le bazard pouvait même fonctionner sur pile.
avatar
mael_b
Patient incurable

Masculin Nombre de messages : 1062
Age : 38
Localisation : Bourgogne
Date d'inscription : 31/05/2012

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Lun 9 Avr 2018 - 20:52

Oui il fonctionne sur pile, j'ai son petit frère, le PPC512 Wink

Le PC1512 a été un gros succès pour Amstrad, il était vendu moitié prix par rapport à la concurrence. Pour un usage bureautique, ce prix était impressionnant.
Par contre il n'était qu'en CGA... et en 1986 tout le monde était en EGA (l'EGA est sorti en 84). Le PC1640 corrige tout ça.

Je joue à Grand Prix en CGA car je n'ai que cette version sur sa disquette Wink
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par drfloyd le Lun 9 Avr 2018 - 21:02

Amstrad a cassé les prix avec le micro 8bit tout en un, mais aussi, et on l'oublie, avec le PC "familial"....Une machine qui n'interessait personne à la base.

_______________________________________________________

Mes objets en vente :
http://www.gamopat-forum.com/t98267-la-caverne-du-doc-poilu#2765310
Mon profil Gamopat Advisor :
http://www.gamopat-forum.com/t94659-dr-floyd-advisor





avatar
drfloyd
DOYEN ET PROFESSEUR FOU DE L'HOPITAL

Masculin Nombre de messages : 139595
Age : 49
Localisation : Dpt 62
Date d'inscription : 05/12/2004

http://www.gamopat.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Lun 9 Avr 2018 - 23:24

Exactement !
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par ace76 le Mer 11 Avr 2018 - 10:33

On est sur un 8088 8/16 bits comme sur les Tandy 1000?
En tout cas ,belle restauration ,je pense faire de meme avec un disque de 40 mo et le blinder de références ludique de l'époque.
avatar
ace76
Infirmier

Masculin Nombre de messages : 3148
Age : 42
Localisation : lyon
Date d'inscription : 21/04/2013

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Mer 11 Avr 2018 - 10:49

Je ne suis pas un expert en Tandy, mais pour moi la série Tandy 1000 inclut même des 286, donc c'est un éventail très large d'architectures...
https://en.wikipedia.org/wiki/Tandy_1000#System_specifications

L'Amstrad PC1640/1512 est un 8086, donc un vrai 16 bits. Il correspondrait grosso modo à un Tandy 1000 SL/2, ou éventuellement RL... mais ils sont sortis 3 ans après l'Amstrad, en 89 !!!
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par mael_b le Mer 11 Avr 2018 - 11:25

Oui, la gamme des tandy 1000 est large et dépasse même le 286 (ils ont fait des 386 et il n'est pas impossible que ce soit allé jusqu'au 486). Par contre, le positionnement tarifaire était assez largement supérieur à celui d'AMSTRAD. C'était pas IBM bien sur mais c'était malgré tout un tarif élevé.

Après le matos était de grande qualité. J'ai un tandy 3000 à la maison et c'est un véritable tank. C'est indestructible...
avatar
mael_b
Patient incurable

Masculin Nombre de messages : 1062
Age : 38
Localisation : Bourgogne
Date d'inscription : 31/05/2012

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Mer 11 Avr 2018 - 15:55

Non mais sortis 3 ans APRES l'amstrad :) Ça me fait mal de dire que l'amstrad était peut-être finalement en avance sur son temps Wink
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par mael_b le Mer 11 Avr 2018 - 16:17

Tu es sur de ça ? Car mon père a eu un tandy 1000 (à base de 8086) et je suis à peu près certain que c'était avant 89...
Edit : je dois me tromper, il devait être à base de 8088
avatar
mael_b
Patient incurable

Masculin Nombre de messages : 1062
Age : 38
Localisation : Bourgogne
Date d'inscription : 31/05/2012

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par ace76 le Jeu 12 Avr 2018 - 13:43

Le Tandy 1000 tx était a base de 286 et est sorti en 1987.
Les Tandy hx,ex,sx sont tous a base de 8088 et sont sortis en 86/87.
avatar
ace76
Infirmier

Masculin Nombre de messages : 3148
Age : 42
Localisation : lyon
Date d'inscription : 21/04/2013

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Ven 13 Avr 2018 - 19:26

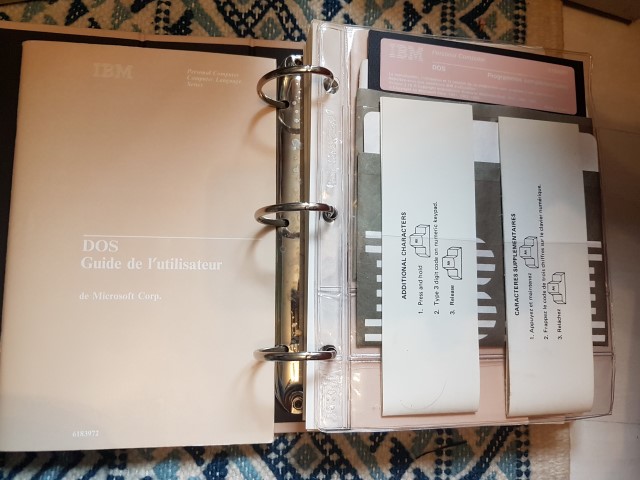

Bon je manquais de disquettes DS/DD... j'ai peut-être eu les yeux un peu plus gros que le ventre...
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par Kouris le Ven 13 Avr 2018 - 21:21

Super taf et reportage que tu a fais partager.
avatar
Kouris
Guéri miraculeux

Masculin Nombre de messages : 2486
Age : 48
Localisation : Strasbourg
Date d'inscription : 26/02/2015

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par Urbinou le Ven 13 Avr 2018 - 23:46

Yes magnifique topic thumleft

_______________________________________________________
Mon Advisor  -  Mon topic "échanges"  -  NEW! Vente : doublons ATARI VCS 2600
Dans le cambouis du vcs Atari : mon modeste blog
avatar
Urbinou
Docteur Modérateur *
Docteur Modérateur *

Masculin Nombre de messages : 6736
Age : 50
Localisation : Liège, Belgique
Date d'inscription : 12/02/2013

http://cambouisdelatari.wordpress.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Sam 14 Avr 2018 - 7:37

Merci les gars ça fait plaisir :)
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Jeu 1 Nov 2018 - 13:35

Ma carte XT-CF 8 bits est installée !

Pas simple... et surtout impossible avec le DOS 3.2 d'origine, il a fallu que je passe en 3.3 qui permet de gérer des partitions étendues en complément d'une partition principale.

Maintenant je bénéficie de 128Mo, scindés en 4 lecteur de 32Mo, taille limite des partitions du DOS 3.3. Je n'ai pas voulu passer en DOS 4.x, beaucoup plus lourd et peu adapté à un XT et 640Ko de mémoire conventionnelle.



avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par ace76 le Dim 4 Nov 2018 - 8:22

Génial,du coup quid du HD de 20mo d'origine?tu bootes dessus ou sur une partition de ta carte xt-cf ?
(cela dit,je doute que le bios ait ce genre d'options).
avatar
ace76
Infirmier

Masculin Nombre de messages : 3148
Age : 42
Localisation : lyon
Date d'inscription : 21/04/2013

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par jimpqfly le Dim 4 Nov 2018 - 9:38

C'est la question que je me pose en ce moment, je n'ai pas envie qu'il se re-bloque en étant inutilisé, et je ne sais pas si j'ai un moyen de le faire passer en disque D...
avatar
jimpqfly
Infirmier

Masculin Nombre de messages : 4107
Age : 40
Localisation : Paris
Date d'inscription : 16/04/2012

http://www.gloub.com

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par ace76 le Dim 4 Nov 2018 - 13:11

faut envisager l'acquisation d'un deuxieme disque dur MFM......
avatar
ace76
Infirmier

Masculin Nombre de messages : 3148
Age : 42
Localisation : lyon
Date d'inscription : 21/04/2013

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par Trinida le Lun 5 Nov 2018 - 23:10

Joli travail, bravo!
avatar
Trinida
Patient contaminé

Masculin Nombre de messages : 117
Age : 37
Localisation : Bordeaux, France
Date d'inscription : 24/02/2017

Revenir en haut Aller en bas

Re: Remise en route Amstrad PC1640 HD20

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
