Composants CMS carte mère SNIN

Message par jop le Jeu 29 Mai 2014 - 13:10

Bonjour à tous,

J'ai récupérer une carte mère de Super Nintendo PAL de référence SNSP-CPU-02 mais il manque des composants CMS au dos de la carte mère. Avec l'aide de segagné du forum de darius saturn, j'ai pu identifié les composants manquants:

Resistances: R40(39 Ohms), R41(39 Ohms), R46(39 Ohms), R70 (1 Kohms), R96(200 Ohms), R98 (100 Ohms)
Transistors: Q3(?), Q4(NPN SOT23), Q6(NPN SOT23), Q7(?), Q8(NPN SOT23)
Condensateur: C18(1µF)



Par contre, j'ai trouvé aucune information concernant le type de transistor pour Q3 et Q7. Le plus simple serait de trouver une carte mère de Super Nintendo complètement HS et de récupérer les composants CMS dessus.

Il reste la possibilité d'acheter les composants chez farnell ou autre mais il me faudrait les référence de Q3 et Q7.  Confused

Je cherche quelqu'un qui pourrait me fournir ces composants CMS manquant, moyennant finance bien entendu !

Bonne journée.  sunny

jop
Patient contaminé

Masculin Nombre de messages : 638
Age : 30
Localisation : France
Date d'inscription : 30/07/2011

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par Nodoka75 le Jeu 29 Mai 2014 - 13:30

Pour info, SOT-23 c'est le package pour les transistors, pas leur modèle.

Ensuite, ça dépend à quelles puces ils sont reliés : si c'est l'encodeur RGB, il y a des chances que ce soient des NPN de type BC-818.

Nodoka75
Guéri miraculeux

Masculin Nombre de messages : 2468
Age : 39
Localisation : Paris
Date d'inscription : 03/10/2011

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par jop le Jeu 29 Mai 2014 - 16:17

Je me suis aperçu qu'en faite Q4, Q6 et Q8 sont enfaite exactement les même transistors que ceux utilisés pour le mod RGB de la N64, voici leur référence chez Farnell.

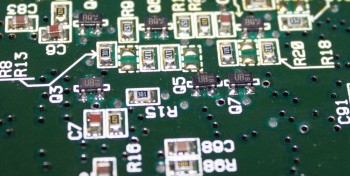

Par contre pour Q3,  Q5 et Q7 à en voir la photo que segagné m'a faite, j'ai bien peur qu'ils soit différents au niveau de leurs références:


jop
Patient contaminé

Masculin Nombre de messages : 638
Age : 30
Localisation : France
Date d'inscription : 30/07/2011

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par Nodoka75 le Jeu 29 Mai 2014 - 17:29

C'est là toute la difficulté du marquage des CMS, car plein de composants n'ayant rien à voir entre eux portent le même marquage...  What the fuck ?!?

Ca ne va pas t'avancer beaucoup, mais pour résumer :
Donc Q4,Q6,Q8 sont des BC-818 ou équivalents, en package SOT-23, avec marquage BR35.
Q3,Q5,Q7 sont effectivement un autre type de transistor, également en package SOT-23, avec le marquage UB35.

La révision de carte-mère de la photo correspond bien à la tienne? Si d'autres personnes ont la même révision (j'ai pas ça sous la main), avec un peu de bol il y aura d'autres marquages, ce qui permettra de remonter vers la bonne référence...

Nodoka75
Guéri miraculeux

Masculin Nombre de messages : 2468
Age : 39
Localisation : Paris
Date d'inscription : 03/10/2011

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par jop le Jeu 29 Mai 2014 - 18:31

Alors la photo que j'ai mise avec les transistors entourés c'est segagné qui me la faite, il possède une SNSP-CPU-01 et selon ses dire "elle ressemble fortement" à la SNSP-CPU-02.

D'ailleurs je viens de regarder le Q5 que j'ai sur ma carte mère SNSP-CPU-02 et c'est du UB29, j'imagine que ça doit être pareil pour Q3 et Q7.


jop
Patient contaminé

Masculin Nombre de messages : 638
Age : 30
Localisation : France
Date d'inscription : 30/07/2011

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par Nodoka75 le Ven 30 Mai 2014 - 1:01

Selon ce PDF, le chiffre et son orientation ne serait qu'une indication de la date de fabrication du transistor. Du moins chez Rohm...  Rolling Eyes

Et comme tu peux le voir, c'est un peu le dawa y compris au sein d'un même fabricant pour les marquages Mr. Green

Nodoka75
Guéri miraculeux

Masculin Nombre de messages : 2468
Age : 39
Localisation : Paris
Date d'inscription : 03/10/2011

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par jop le Ven 30 Mai 2014 - 12:11

Merci beaucoup Nodoka75  , le PDF est très intéressant ! Les SMT3 de chez Rohm ressemble un peu à ceux de la SNIN au niveau du marquage. Je me demande si c'est pas le gain Hfe au final le nombre que l'on peut voir sur les transistors de la snes.

Il faudrait enfaite répertorier tout les fabricants de transistors CMS de la terre et regarder leur méthode de marquage pour voir si il y en aurait pas une qui ressemblerait à celle de la SNIN ( s'ils ont pas changé entre temps).   Mr. Green

jop
Patient contaminé

Masculin Nombre de messages : 638
Age : 30
Localisation : France
Date d'inscription : 30/07/2011

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par link953 le Ven 30 Mai 2014 - 19:10

Hello, on dirai que ta SNIN a servie à un RGB mod.
Sur ma 64, j'ai des composants SNIN pour avoir le RGB.

Peut être en matant les Tuto RGB 64 tu trouveras les composants.

link953
Patient incurable

Masculin Nombre de messages : 1724
Age : 26
Localisation : Moussy le neuf
Date d'inscription : 29/07/2012

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par Nodoka75 le Ven 30 Mai 2014 - 19:43

@link953 a écrit:Hello, on dirai que ta SNIN a servie à un RGB mod.
Sur ma 64, j'ai des composants SNIN pour avoir le RGB.

Peut être en matant les Tuto RGB 64 tu trouveras les composants.

Pour moi aussi, mais pas que : il manque plus de composants que ceux nécessaires au mod N64. Et c'est pour les autres que ceux du mod que l'identification est ardue...

Nodoka75
Guéri miraculeux

Masculin Nombre de messages : 2468
Age : 39
Localisation : Paris
Date d'inscription : 03/10/2011

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par Brice1612 le Ven 30 Mai 2014 - 20:09

Ca risque d'être chaud quand même... Trouve une SNES en loose...

Brice1612
Infirmier

Masculin Nombre de messages : 4858
Age : 36
Localisation : Rouen
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par link953 le Ven 30 Mai 2014 - 20:09

Je ne sais pas si tu sais mais il y a un mod simple et un plus complet. Apres je peux prendre ma carte HS et faire des photos HD

link953
Patient incurable

Masculin Nombre de messages : 1724
Age : 26
Localisation : Moussy le neuf
Date d'inscription : 29/07/2012

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par Sanjuro le Ven 30 Mai 2014 - 20:58

salutation,

j'ai une carte mère de snes HS si cela t'intéresse
j'avais tenté un mod mais la patte du chip est s'est barrée…

envois moi un MP si ça t'intéresse je t'enverrais une photo
pour le prix se sera juste le prix de l'envois

EDIT/ je viens de comparer avec la photo, la CM HS que j'ai est une CPU-01 mais l'emplacement des composants CMS semble identique et ça concorde

EDIT2/ voici les composants que j'ai en Q3, 5 & 7


Sanjuro
Patient incurable

Masculin Nombre de messages : 1163
Age : 32
Localisation : Aisne
Date d'inscription : 23/05/2012

Revenir en haut Aller en bas

Re: Composants CMS carte mère SNIN

Message par jop le Ven 30 Mai 2014 - 21:29

Merci beaucoup pour la photo Sanjuro , je t'ai MP !

jop
Patient contaminé

Masculin Nombre de messages : 638
Age : 30
Localisation : France
Date d'inscription : 30/07/2011

Revenir en haut Aller en bas
