Reparation NEO GEO AES RGB YUV modded qui deconne..

Voir le sujet précédent Voir le sujet suivant Aller en bas

Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par ZE NEO GEEK le Jeu 20 Mar 2014 - 17:35

Bonsoir,
J'ai une belle neo geo avec son circuit RGB propre (le circuit pres des connecteur ainsi que celui pres de la memory card,l'un pour le rvb,l'autre pour  le rvb en yuv).
Elle a egalement la puce sur support tulipe,ce qui fait que je peux changer pour une 3.1 si besoin.

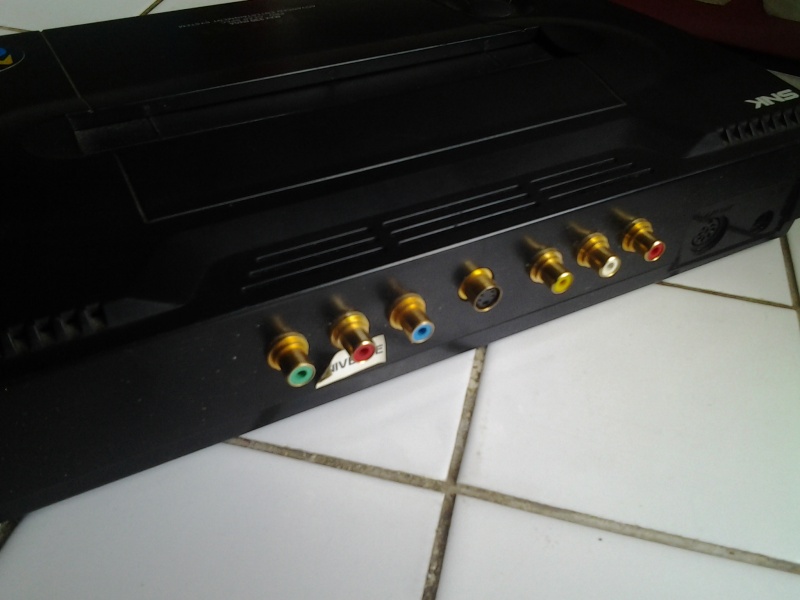

Et des sorties LR stereo,YUV (rvb en trois connecteurs),RVB peritel et s video.
Avec le temoin led sous le reset.





Elle fonctionnait impec pendant pas mal d'années,puis rangée et depuis que je l'ai ressorti...elle semble morte.
Je l'ai mise avec un transfo 5 volts (car,il arrive que la cale indiquant pro pow E ne corresponde pas avec le circuit et j'ai peur de la cramer).

Bref,il y a au mieu un ecran bleu.
J'y tiens a celle là,c'est un modele rare avec une superbe qualité d'image et de son,du natif digne de scaler ou de pgm.

Si quelqu'un s'y connait vraiment...
(J'ai aussi des sticks rect aux cables rongés par des chatons et un stick hori qui est bloqué).




https://servimg.com/image_preview.php?i=87&u=18005313


Dernière édition par ZE NEO GEEK le Sam 5 Avr 2014 - 20:47, édité 1 fois

ZE NEO GEEK
Patient incurable

Masculin Nombre de messages : 1122
Age : 36
Localisation : Rennes
Date d'inscription : 18/10/2009

Revenir en haut Aller en bas

Re: Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par ace76 le Sam 29 Mar 2014 - 23:07

La console ne fonctionne pas avec un transfo 9 volts normalement?
Pour l'écran bleu,c'est un problème de ram video.Il ya deux barrettes de ram a changer.il me semble que
c'est 16euros /piéce .

ace76
Guéri miraculeux

Masculin Nombre de messages : 2065
Age : 40
Localisation : lyon
Date d'inscription : 21/04/2013

Revenir en haut Aller en bas

Re: Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par Pumbly le Lun 31 Mar 2014 - 17:21

pourquoi utiliser une alim 5v ?? parfois on pense que moins de voltage permet de préserver mais au contraire l'alim donne plus d'intensité (A) et du coups sa crame les circuits n'aime pas.

Pumbly
Patient contaminé

Masculin Nombre de messages : 409
Age : 35
Localisation : Marseille
Date d'inscription : 04/06/2011

Revenir en haut Aller en bas

Re: Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par ZE NEO GEEK le Lun 31 Mar 2014 - 17:35

J'ai tenté le 5v quelques sec,rien...le 9v ...rien...snif...
Chequé les soudures,les contacts..(a l'oeil dans un premier temps,il y a parfois juste un fil mal soudé qui se ballade...mais,là...non).

Elle fonctionnait sans soucis pendant des années.
Je voulais juste être certain que la carte etait bien une pro pow 3/E et pas une pow 5v.
Son image etait vraiment top.
Je vais la filer a quelqu'un qui s'y connait bien dans les prochains temps.

ZE NEO GEEK
Patient incurable

Masculin Nombre de messages : 1122
Age : 36
Localisation : Rennes
Date d'inscription : 18/10/2009

Revenir en haut Aller en bas

Re: Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par Giants le Ven 4 Avr 2014 - 11:59

Le system d'alimentation sur la neogeo est assez simple
Tu peux suivre a l'oeil sur le pcb la partie alimentation
Elle se retrouve en bas (pont redresseur, condo, diode...)

Attention, de mémoire pas de régulateur de tension dans la neogeo (7805, 7809...)
Et les circuits sont de type 74LS donc ~5v

Pour l'intensité le problème ne se pose pas, les périphériques prennent ce qu'ils ont besoin
Tu peux mettre un transfo de 5V 10A pour la neogeo (c'est un exemple..) aucun risque,
la neogeo prendra juste l'intensité qu'elle a besoin comme tout autre périphérique.

Par contre, la tension ne fonctionne pas pareille.
Et il faut aussi éviter de donner moins d'intensité, ça va tirer sur l'alim et vue la qualité des bloc
de transfo... faut éviter.

De mémoire, je dit bien de mémoire, le transfo de la neoGeo n'est pas redressé.
Il doit donc avoir quelques condo de filtre au départ (on sans fou)
on peu de diode pour redresser tout ça (test le, possible HS)
suivi encore d'un filtre condo (test le mais peu probable HS)
et surement encore une Diode (a tester, possible probable HS)

En fait tu alimente ta neogeo en 5V, tu prends ton testeur
Tu regardes au borne d'un 74LS quelconque de ta carte mère neogeo qu'il y a bien une tension
au Bornes 14 et 7 de chaque 74LS.

Si pas de tension alors, c'est bon signe, test la partie traitement alim de la neoGeo (diode, pont de diode...)

Si tu as une tension qui arrive aux 74LS... t'es plus dans la merde
Ca veux dire qu'il faut ensuite avoir des compétences en électronique et suivre le signal, tester quelques composant comme le chip de sortie vidéo : cxa1145 ou les rams ou tout autre 74ls

Giants
Patient contaminé

Masculin Nombre de messages : 291
Age : 43
Localisation : 78
Date d'inscription : 04/04/2009

http://sasfepu78.fr

Revenir en haut Aller en bas

Re: Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par ZE NEO GEEK le Ven 4 Avr 2014 - 13:55

Merci,
Mais,je ne suis pas specialiste.
J'espere juste que c'est reparable pour un prix honnete.

ZE NEO GEEK
Patient incurable

Masculin Nombre de messages : 1122
Age : 36
Localisation : Rennes
Date d'inscription : 18/10/2009

Revenir en haut Aller en bas

Re: Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par Giants le Ven 4 Avr 2014 - 14:13

Ca devrait !

Giants
Patient contaminé

Masculin Nombre de messages : 291
Age : 43
Localisation : 78
Date d'inscription : 04/04/2009

http://sasfepu78.fr

Revenir en haut Aller en bas

Re: Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par Giants le Sam 5 Avr 2014 - 19:33

Dit donc, je pense à un truc.
Tu as nettoyer ton port cartouche ?
As tu essayé plusieurs jeux ?

Giants
Patient contaminé

Masculin Nombre de messages : 291
Age : 43
Localisation : 78
Date d'inscription : 04/04/2009

http://sasfepu78.fr

Revenir en haut Aller en bas

Re: Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par ZE NEO GEEK le Sam 5 Avr 2014 - 19:36

Non,comme la diode ne s'allume plus...
Pourtant,elle fonctionnait impec...j'espere que c'est le transfo.
En tout cas,merci.

ZE NEO GEEK
Patient incurable

Masculin Nombre de messages : 1122
Age : 36
Localisation : Rennes
Date d'inscription : 18/10/2009

Revenir en haut Aller en bas

Re: Reparation NEO GEO AES RGB YUV modded qui deconne..

Message par Giants le Sam 5 Avr 2014 - 20:46

Ah ok,
Donc c'est bon, mon premier pronostic était bon :=)
C'est la panne la plus facile à réparer, ton pote devrais y arriver, sinon tient nous au jus.

Tcho

Giants
Patient contaminé

Masculin Nombre de messages : 291
Age : 43
Localisation : 78
Date d'inscription : 04/04/2009

http://sasfepu78.fr

Revenir en haut Aller en bas
