[TUTO] Hack Clavier

Message par elpolo le Mar 24 Déc 2013 - 15:11

Salut à tous,  salut

Je vais vous montrer comment faire un hack clavier.

A quoi ça sert:
Pour fabriquer un stick (1/2joueurs) ou une borne d'arcade, vous avez besoin d'une interface entre vos boutons et l'ordinateur. Ici ça va être un clavier

Points forts:
-Coute 0€ (clavier cassé ou recup)
-Assez de boutons pour un panel 4 joueurs

Points faibles
-prend un peu de temps

1- Le fonctionnement d'un clavier

Pour bien comprendre le tuto, il faut déjà comprendre le fonctionnement d'un clavier. Lorsque vous pressez une touche de votre clavier, cette touche fait contact en deux circuits.

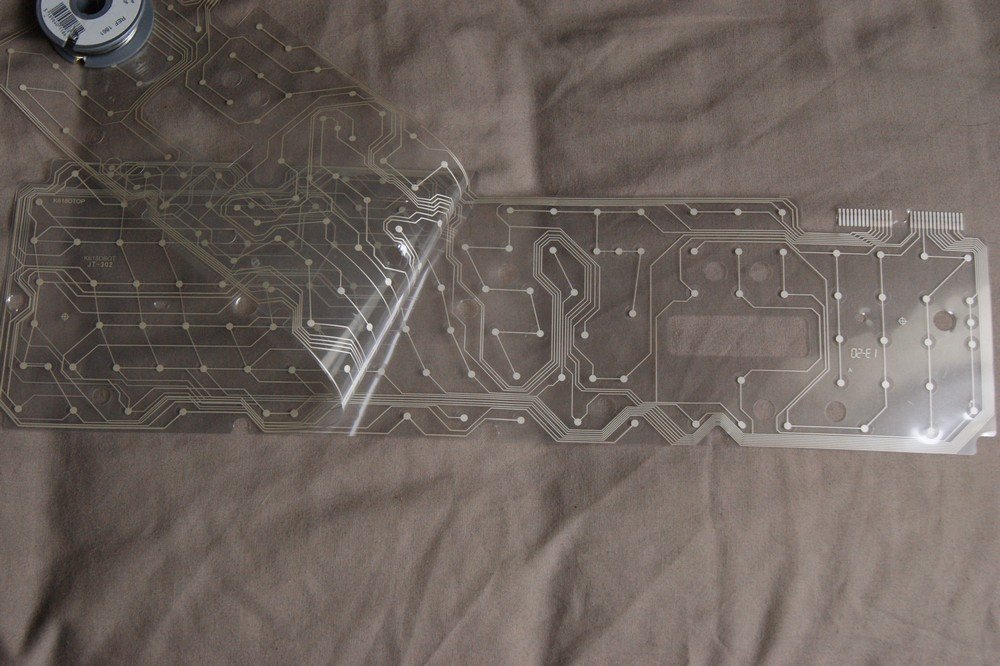

Dans votre clavier, ces deux circuits sont sur une/des feuille(s) en plastique traversée(s) pas les circuits.

Une feuille, les deux circuits sont sur la même feuille est la touche est activée quand le contact entre les deux partie noirs est établi:

Deux feuilles superposée, les deux circuits sont superposés et la touche fait le contact entre ces deux circuits.

On peut voir sur le contrôleur qu'il y a un certain nombre de broches(25 ici) auxquels sont reliés les circuits du clavier. Chaque touche correspond a un contact entre deux de ces broches. Par exemple, ici pour actionner la flèche du haut, il me faut un contact entre la broche 13 et la 5.

Chaque touche a donc ses propres coordonnés ici la flèche du haut a les coordonnés 5/13.

2-La réalisation:

Il faut donc relever les coordonnés des touches qui vous intéressent.Vous pouvez essayer de trouver toutes les touches qui corresponde à une broche. Par exemple la 13. Cela simplifie le montage et il y a moins de fils puisqu'il suffit alors de relier la broche 13 a tous les bouton, mais évitez les touches telles que "verr maj" ou les touches fonctions. Elles ne seront surement pas configurables dans un émulateur.
exemple:

Pour relever les coordonnés il est conseillé d'utiliser un ohmmètre à moins que vous soyez fan des jeux de labyrinthes

Une fois les coordonnés relevées, il faut passer à la soudure. Nul besoin de souder toutes les broches, seulement celles qui vous seront utiles.

Il faut commencer par poncer légèrement celle-ci. Afin de faire apparaitre le cuivre
--------->
Au fer à souder maintenant. Passez le fer avec de l'étain sur les broches afin de les étamer. Étamez aussi les fils. Une fois les deux parties étamées, il suffit de poser le fer quelques secondes dessus et ça tient.

Répétez l’opération sur les broches dont vous avez besoin

Attention tout de même, les fils sont biens soudés aux pistes mais les pistes, elles, sont plutôt fragiles. Pour éviter de les arracher je vous conseille de pas trop les tripoter ou de passer de la colle une fois les soudures terminées et le fonctionnement vérifié.

Et voila, une fois votre hack fini, il n'y a plus qu'à le relier à vos boutons et configurer votre stick (en tant que clavier) dans vos émulateurs.

J'ai l'impression que c'est clair. Si vous voyez un problème ou des points flous prévenez moi.
