Cherche à identifier composant GBA SP

Message par Ddo78 le Mar 6 Nov 2012 - 22:15

Cool Bonjour,

J'ai récupérer récemment une GBA SP ags 001 qui ne démarrait plus.
Le voyant vert s'allume et s'éteint aussitôt.

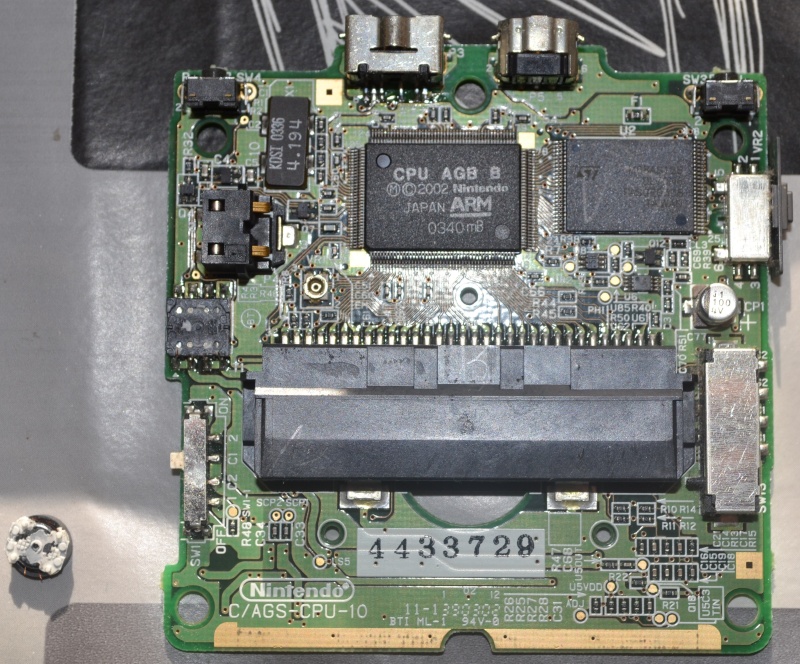

Après démontage, il s'avère qu'un composant à "dégagé" mais qu'est ce ??
Inductance, transfo ???
Les rèf inscrite dessus n'ont rien donné dans mes recherche.

Les rèf sont : 262 7K avec cerclage blanc

Mais sur d'autres cm de gba sp ont trouvent aussi ces ref pour ce composant :
40T h PZ avec un cerclage bleue
ou 262 NU

Si quelqu'un était capabe de m'éclairé un peu sunny
Merci d'avance


Dernière édition par Ddo78 le Mar 6 Nov 2012 - 22:19, édité 1 fois (Raison : Precision)

Ddo78
Guéri miraculeux

Masculin Nombre de messages : 2307
Age : 43
Localisation : Yvelines
Date d'inscription : 06/11/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par JC75600 le Mar 6 Nov 2012 - 22:25

Salut,



Je peux pas t'aider mais toi tu peux peut-être m'aider Wink

J'ai toujours eu la flemme de démonter une GBA SP et j'aimerai savoir où se trouve le zilog z80 (composant qui émule du 8 bits pour que la GBA puisse accepter les jeux GB/GBC, en gros), si tu peux me renseigner avec une photo se serait cool Wink

Le zilog z80 ressemble à ça:


JC75600
Patient contaminé

Masculin Nombre de messages : 843
Age : 36
Date d'inscription : 14/07/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Nodoka75 le Mar 6 Nov 2012 - 22:38

Apparemment Transfo, sans certitude. Il est parfois très difficile de retrouver un composant selon son marquage, hélas.

Nodoka75
Guéri miraculeux

Masculin Nombre de messages : 2467
Age : 39
Localisation : Paris
Date d'inscription : 03/10/2011

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Ddo78 le Mar 6 Nov 2012 - 22:52

Je ne sait pas si ça pourra t'aider mais voici photos recto/verso de la carte mère.





Et oui, c'est pas la première fois que je lutte pour retrouvé un composant via les
référence.......

Ddo78
Guéri miraculeux

Masculin Nombre de messages : 2307
Age : 43
Localisation : Yvelines
Date d'inscription : 06/11/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par azerty312 le Mar 6 Nov 2012 - 23:04

oui c'est bien un transfo, ca m'est arriver sur une GB pocket a réparer.
par contre, pour en retrouvé un , impossible. les tension sont spécifique a la console... ils sont dieerent d'une Gb a une gbp, et a une GBc... donc franchement je ne sais pas comment réparé ca!

azerty312
Infirmier

Masculin Nombre de messages : 4886
Age : 33
Localisation : alsace,bas-rhin
Date d'inscription : 22/11/2009

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Ddo78 le Mar 6 Nov 2012 - 23:47

Merci, de toutes façon au pire elle servira de donneuse Very Happy vu que l’écran est ok.
Mais bon je ne désespère pas Cool.

Ddo78
Guéri miraculeux

Masculin Nombre de messages : 2307
Age : 43
Localisation : Yvelines
Date d'inscription : 06/11/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Ddo78 le Mar 22 Jan 2013 - 1:17

Un petit up pour signaler que je suis toujours dessus Cool
et pour faire simple si quelqu'un avais une carte mère d'une SP HS
je suis preneur à petit prix ou échange/don Cool

Et oui je pense que c'est plus simple comme ça What the fuck ?!?

Ddo78
Guéri miraculeux

Masculin Nombre de messages : 2307
Age : 43
Localisation : Yvelines
Date d'inscription : 06/11/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par fanfoua le Mer 23 Jan 2013 - 1:41

faut que je regarde si j'ai pas la pièce...

fanfoua
Patient contaminé

Masculin Nombre de messages : 507
Age : 34
Localisation : Rennes
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Ddo78 le Mer 23 Jan 2013 - 14:35

@fanfoua a écrit:faut que je regarde si j'ai pas la pièce...

Cool

Ddo78
Guéri miraculeux

Masculin Nombre de messages : 2307
Age : 43
Localisation : Yvelines
Date d'inscription : 06/11/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Invité le Mer 23 Jan 2013 - 15:15

@Ddo78 a écrit:Un petit up pour signaler que je suis toujours dessus Cool
et pour faire simple si quelqu'un avais une carte mère d'une SP HS
je suis preneur à petit prix ou échange/don Cool

Et oui je pense que c'est plus simple comme ça What the fuck ?!?

j'ai une carte mère SP AGS-001 HS dispo si tu veux....

Invité
Invité


Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Invité le Mer 23 Jan 2013 - 15:17

@JC75600 a écrit:Salut,



Je peux pas t'aider mais toi tu peux peut-être m'aider :wink:

J'ai toujours eu la flemme de démonter une GBA SP et j'aimerai savoir où se trouve le zilog z80 (composant qui émule du 8 bits pour que la GBA puisse accepter les jeux GB/GBC, en gros), si tu peux me renseigner avec une photo se serait cool :wink:

Le zilog z80 ressemble à ça:


j'ai une carte mère SP et je ne trouve pas ce zilog 80 Sad

je n'ai pas encore démonter la partie supérieure de la console (mon but étant de récup l'éclairage...)

Invité
Invité


Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Ddo78 le Mer 23 Jan 2013 - 15:31

Si le compo dont j'ai besoin est entier Very Happy, ta cm hs peut m'intéressé (d'autre composant me seront utile aussi pour d'autre essai Cool

Reste à voir combien tu en veut :wink:

Ddo78
Guéri miraculeux

Masculin Nombre de messages : 2307
Age : 43
Localisation : Yvelines
Date d'inscription : 06/11/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Invité le Mer 23 Jan 2013 - 18:48

@Ddo78 a écrit:Si le compo dont j'ai besoin est entier Very Happy, ta cm hs peut m'intéressé (d'autre composant me seront utile aussi pour d'autre essai Cool

Reste à voir combien tu en veut :wink:

ah ben juste de quoi te l'envoyer sous enveloppe à bulles puisque sinon elle partait au recyclage !

à moins que tu sois courageux et que tu viennes la chercher dans le 91 Mr. Green (je pense que çà te coûterait plus cher en essence qu'en timbres !)

deux photos si tu veux voir (la carte mère était dans une SP qui fonctionnait, seul le LCD était en bouillie...)




Invité
Invité


Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Ddo78 le Mer 23 Jan 2013 - 20:38

EternalWorms a écrit:
@Ddo78 a écrit:Si le compo dont j'ai besoin est entier Very Happy, ta cm hs peut m'intéressé (d'autre composant me seront utile aussi pour d'autre essai Cool

Reste à voir combien tu en veut :wink:

ah ben juste de quoi te l'envoyer sous enveloppe à bulles puisque sinon elle partait au recyclage !

à moins que tu sois courageux et que tu viennes la chercher dans le 91 Mr. Green (je pense que çà te coûterait plus cher en essence qu'en timbres !)

deux photos si tu veux voir (la carte mère était dans une SP qui fonctionnait, seul le LCD était en bouillie...)




Bon ba ça marche Cool , et je t'en remercie grandement.
Je vais joué mon feignant et privilégié l'envoi :lol: MP pour ton adresse que je puisse t'envoyer les timbres ou directement un virement paypal, c'est toi qui voit Cool

Et si t'a besoin de pièces, j'ai un tas de bordel mais la flemme de faire une liste Mr. Green donc n'hésite pas à demander Wink


Ddo78
Guéri miraculeux

Masculin Nombre de messages : 2307
Age : 43
Localisation : Yvelines
Date d'inscription : 06/11/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Ddo78 le Mer 23 Jan 2013 - 21:26

EternalWorms a écrit:

j'ai une carte mère SP et je ne trouve pas ce zilog 80 Sad

je n'ai pas encore démonter la partie supérieure de la console (mon but étant de récup l'éclairage...)

Apparement c'est un mode du CPU AGB

Code:
GBA Technical Data

CPU Modes

  ARM Mode    ARM7TDMI 32bit RISC CPU, 16.78MHz, 32bit opcodes (GBA)
  THUMB Mode  ARM7TDMI 32bit RISC CPU, 16.78MHz, 16bit opcodes (GBA)
  CGB Mode    Z80/8080-style 8bit CPU, 4.2MHz or 8.4MHz  (CGB compatibility)
  DMG Mode    Z80/8080-style 8bit CPU, 4.2MHz (monochrome gameboy compatib.)

Donc pas de µc présent en tant que tel sur la CM

Ddo78
Guéri miraculeux

Masculin Nombre de messages : 2307
Age : 43
Localisation : Yvelines
Date d'inscription : 06/11/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Ddo78 le Lun 28 Jan 2013 - 13:04

Cool Carte mère d'EternalWorms reçu ce matin, merci pour ce don l'ami.
Quelques tests à effectuer et je reprend le fil du thread

Ddo78
Guéri miraculeux

Masculin Nombre de messages : 2307
Age : 43
Localisation : Yvelines
Date d'inscription : 06/11/2012

Revenir en haut Aller en bas

Re: Cherche à identifier composant GBA SP

Message par Ddo78 le Lun 28 Jan 2013 - 16:03

CM testé et ok, GBA remonté, testé et de nouveau fonctionnelle Cool

Une persone de plus qui sera heureux de récupérer son bien ... et de le détruire à nouveau Mr. Green

J'en ai profité aussi pour tenter de relever les tension de ce fameux composant.

C'est pas gagné Confused , juste à récupérer un multi plus précis.



Les pattes 8 et 6 sont reliés à la masse.
1 & 2 sont sur la même piste, ainsi que 3 & 4 et pour les "deux" ont retrouve la tension de la batterie, 3,94v
Par contre rien sur 5 et 7, toujours la même valeur : 0 What the fuck ?!?
A voir si c'est pas mon multi qui n'a pas la bonne plage de valeur car régler sur 2000mv ( cad la plus petite dont je dispose ) cela m'indique 001 ...

M'enfin ... mon autre SP étant en attente d'une coque neuve et d'un mod "prise casque", je reprendrais les mesures sur celle là avec un multi digne de ce nom Wink
