Switcher une MDII

Message par Dreamarus le Sam 27 Aoû 2011 - 22:31

Bonjour à tous,

Alors voilà, j'aimerais switcher ma Megadrive II, un switch 50hz/60hz tout ce qu'il y a de plus simple.

Ayant peur de faire une connerie, pourriez vous me conseiller un Tuto simple et explicite, j'ai regardé celui de GX-Mod mais il y a des zones d'ombres pour moi et je ne le trouve pas très clair.

J'ai recherché, mais je n'ai pas trouvé de Tuto qui me convenaient, je ne veux pas flinguer ma MD.


Donc voilà, si quelqu'un peut m'aider Very Happy

Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par oleglenorvegien le Dim 28 Aoû 2011 - 7:23

ouais encore un nouveau :)

- tu prends un interrupteur deux positions (permanent (donc pas comme le bouton reset par exemple)).
- au cutteur tu coupes le petit bout de piste ici :





teste au multimètre pour voir si c'est isolé correctement
(source des images : segakore)

ensuite

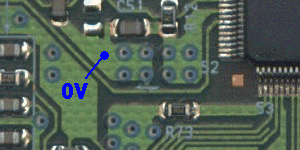

tu dois remonter la piste jusqu'à trouver ce point (au milieu du cercle blanc) :




indication : positionnement sur la carte en bleu (on voit pas très bien les cercles bleus):


tu dois gratter un peu au cutter pour faire ressortir le cuivre et souder un fil que tu vas relier à l'interrupteur, si c'est trop difficile je pense que tu peux souder le fil sur la 6ème patte en partant du dessous sur le composant tout en haut "MB3514" (la patte est assez petite aussi, deuxième cercle bleu tout en haut sur le schèma), car la piste se poursuit jusqu'à cette patte si tu regardes bien.

Où il y marqué 0V (sur le petit schéma précédent) tu peux gratter au cutteur pour faire ressortir le cuivre (même sur un "grand espace" pour te faciliter la tâche), ou mieux : sur une pastille sur la gauche si il y en a, en gros à n'importe quel endroit aux extrémités du pcb là ou ça t'arrange. Tu soudes un fil et le relies à l'interrupteur : le tour est joué !

Quand ton interrupteur est dans la position ou les deux fils se joignent tu seras en 50 Hz, si l'interrupteur est en position OFF ou dans une position dans laquelle les fils n'ont pas de connexion, ta megadrive sera en 60 Hz (normalement si le pull up marche)

ça ira ?

(l'absence du deuxième switch ne te permettra pas de mettre la langue en jap donc de faire passer les jeux jap protégés ou de basculer certains jeux Pal en Jap comme streets of rage)

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par oleglenorvegien le Dim 28 Aoû 2011 - 10:42

petites précisions :
si tu ne coupes que la piste et ne fait rien d'autre tu auras une megadrive en 60 Hz (comme une genesis en gros).


le matos idéal (bien sûre tu peux te débrouiller autrement) :
- un fer à souder à panne fine (souder à basse température pas au dessus de 380°)
- fil à souder fin
- fils fins (composé d'un seul fil fin)
- tresse à dessouder (en cas de ratage) ou autre
- visseuse pour percer le trou pour le switch

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Dim 28 Aoû 2011 - 11:57

Merci beaucoup de la vitesse et de la précision de ta réponse, ça fait plaisir Very Happy

Bon je devais m'occuper de la chose cet après midi, mais j'ai été appelé pour un JDR au dernier moment, je devrais repoussé ça à demain :lol:

Pour le matos j'ai ce qu'il faut, l'interrupteur, j'ai récupéré un switch 3 bornes/2 positions


J'hésite à laisser la MD juste en 60hz, sans switch, je cherche principalement à jouer plus vite, jouer au jeux Jap ne m'intéresse pas sur celle là, je me prendrais un MD I que je switcherais pour ça.

La MD II c'est ma première console, celle que mes parents mon offert quand j'étais tout gamin, je préfèrerais donc la garder telle quelle au niveau esthétique, comme dans mes souvenirs, mais y a t'il des inconvénients à l'avoir constamment en 60hz ?



Je te remercie encore de ta réponse oleg :)

Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par oleglenorvegien le Dim 28 Aoû 2011 - 12:54

Le plus gros inconvénient est que certains jeux zonés PAL ne passe pas au démarrage en 60 Hz, il faut activer le switch après (d'autres ont des protections encore plus avancées et nécessitent des codes game genie).
Ces jeux sont minoritaires mais il y a des monuments comme la légende de thor, earthorm jim 2 et d'autres qui sont bien zonés comme il faut.


J'essaierai de faire une liste un jour

donc pour ton interrupteur deux broches suffisent : tu câbles le 0V sur une des broches extérieures, et sur la broche centrale tu câbles le fil que je t'ai parlé en premier

mais sinon mets la juste en 60 Hz et fais un switch complet sur ta megadrive I (fréquence et langue), c'est beaucoup plus facile au niveau des soudures, même avec avec un gros fer ça passe

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Dim 28 Aoû 2011 - 19:02

Je pense que je vais faire ça, c'est plus judicieux, je vais switcher une MD I et passer ma MD II en 60hz, merci de tes conseils :)

Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Lun 29 Aoû 2011 - 14:24

Bon bah j'ai ouvert la MD II et oh surprise, le PCB ne correspond pas à celui de tes photos et de celles d'autres Tuto.
Je suis perdu, je crois que j'ai besoin de conseils scratch


Une petite photo de ma MD II :



Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par onels4 le Lun 29 Aoû 2011 - 14:43

J'ai une MD1 dans ce style, produite juste ava,t la MD2, pas de souci ta console est normale.
Tu as repéré des endroits PAL/NTSC JAP/US ou autres marquages ? De l'autre côté ?

C'est flou à droite je n'arrive pas à lire.

onels4
Docteur Modérateur ****
Docteur Modérateur ****

Masculin Nombre de messages : 69678
Age : 35
Localisation :
Date d'inscription : 22/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Lun 29 Aoû 2011 - 14:54

Non je n'ai rien repéré, je n'y connais pas grand chose.

Je peux prendre des photos plus précises si tu veux

Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par oleglenorvegien le Lun 29 Aoû 2011 - 16:57

as-tu vu la date de fabrication ?
14 Août 1997, ce doivent être les derniers modèles sortis.

C'est une megadrive 2 quatrième version, le gros circuit intégré est différent des autres versions SEGA 315-5960 (au lieu de 315-5660), c'est le même qui est utilisé dans la genesis 3 aux US, et peut-être dans les dernières versions de la genesis 2.

je ne savais pas que ça existait. Alors pour les data sheet ben faut payer, j'ai pas trouvé de tutos non plus mais j'ai trouvé ça :

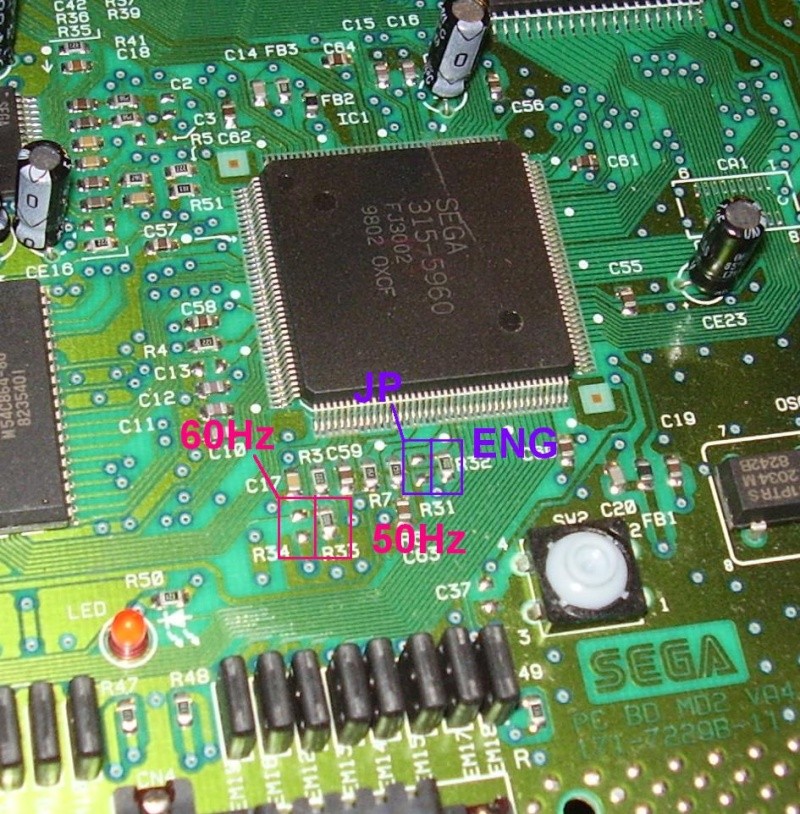

edit : en gros ce sont les jumpers qui décident de la config de la console
(ici : http://www.sega-16.com/forum/showthread.php?9673-MD2-VA4-Region-Mod-Info&p=210107)

pour le mod, je pense qu'enlever la résistance R33 suffit (dans le cadre où c'est marqué 50 Hz) pour faire tourner la megadrive en 60 Hz mais je ne peux pas te l'assurer car je n'ai jamais fait ce mod et cette megadrive se comporte peut-être différement (peut-être que le pull-up ne se fait pas)

si tu essayes dis moi ce que ça donne.

Tu l'as choppé où ta megadrive ?


oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Lun 29 Aoû 2011 - 17:11

Oui c'est une récente j'ai vu ça, mais je ne savais pas qu'il y avait eu du changement vers la fin de production.

Je vais peut être tenter d'enlever la résistance R33, je te dirais ça si je le fait.


Je l'ai choppé sur Priceminister pour pas trop cher avec les câbles, une manette officielle (start rouge), Sonic Compliation en boîte et PGA Tour III en loose (HS)
Donc aucune idée d'où elle sort

Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Lun 29 Aoû 2011 - 18:51

J'ai fait la manip', mais dans ma grande malatroitesse, j'ai viré la résistance juste au dessus, la R3 que j'ai même réussi à perdre (Oui je suis un boulet)

Du coup j'ai dessouder la R33 et l'ai ressoudé (comme un cochon) à la place de la R3

Je branche avec la peur d'avoir flingué ma console et... ça ne démarre pas
Je relance, l'image tremble, se découpe et finalement au bout de 10 seconde tout redevient normal et en 60hz


Je vais essayer de retrouver la résistance perdue et tout remettre en place proprement, on ne sait jamais

Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par oleglenorvegien le Lun 29 Aoû 2011 - 19:34

What a Face
mdrrrr,
je suppose que tu ne savais même pas si les résistances avaient la même valeur ?

c'est le problème des composants cms,
tu as fait comment pour déssouder ?
je connais plusieurs méthodes :

- à la tresse pour enlever le gros de soudure, tu continues de chauffer le composant et tu lui donnes un coup sec pour qu'il s'en aille.

- tu le choppes avec une pince à épiler, tu lèves un peu, tu chauffes le composant et quand c'est assez chaud, quand les soudures fondent avec l'action de la gravité ça se décolle. Le surplus d'étain si il y en a, tu l'enlèves avec de la tresse (si t'en as)

- sinon le truc qui va vachement bien c'est le fer à chaux mais ça risque de déssouder tous les autres composants à côté ^^. Enfin si tu fais attention, fer à chaux + épingle ça va tout seul (encore faut-il en avoir un)

puis tu nettoies avec de l'acétone et un coton tige (si t'en as) (en faisant bien attention car acétone + fer = boum et en aérant)

sinon bravo pour avoir souder la R3 c'est pas évident, si tu retrouves l'autre remplaces juste la R3 comme ça le mod sera finit.

Peut-être les 10 secondes étaient dues à cause de la valeur de la résistance, ça vaut rien ce genre de résistances, tu peux en avoir 500 pour 5 euros ^^, dis moi si tu la retrouves ou pas comme ça je vais essayer de voir la valeur si tu en as pas ou la retrouves pas. Je pourrais t'en envoyer, je dois en avoir

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Lun 29 Aoû 2011 - 19:51

Je me suis posé la question de la valeur de la résistance et je me suis dit "à la limite, morte pour morte" :lol:

Pour dessouder j'ai fait simple, fer à souder pour chauffer les soudures et ensuite je le pousse,
ça a bien marché sauf que j'ai eu la R3 aussi Razz


Pour la résistance je pense pas que je la retrouverai, elles font même pas 2mm, je pense ne jamais la revoir.
Déjà je vais essayer de refaire la soudure parce qu'elle était de travers et je suis même pas sûr d'avoir bien souder les 2 côtés (Vu la taille du machin ça a pas été facile)

Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par oleglenorvegien le Lun 29 Aoû 2011 - 21:15

il y a pas mal de tutos sur le net pour savoir comment souder un composant CMS,

encore une autre solution pour déssouder : tu mets de la soudure sur tout le composant comme ça il peut bouger et tu l'enlèves pendant que c'est chaud, par contre après il est mort. tu peux repérer la valeur de la résistance sur le dessus (c'est marqué sur ma megadrive 2, les trois chiffres au dessus du composant), après sur les photos que j'ai vus c'est tellement petit que c'est impossible à distinguer.

Et puis au lieu de mettre un composant CMS tu peux mettre une résistance "normale" (faudrait seulement maintenant connaître la valeur)

je chercherai et je te dirai


oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Lun 29 Aoû 2011 - 21:28

Oui je tâcherai d'y jeter un oeil


J'évite de tuer les composants, ils peuvent être utiles sait-on jamais.

Sur la résistance perdue il y avait marqué 220 ou quelque chose comme ça, il y avait 22 dedans c'est sûr
Celle que j'ai enlevé et mis à sa place à autre chose dessus, mais je ne sais plus quoi, ce n'est pas un chiffre, R0 je crois

Je pense racheter une MDII en priant tomber sur une "normale" :lol:


Merci de ton aide Very Happy

Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par oleglenorvegien le Lun 29 Aoû 2011 - 21:44

220 -> 22 Ohms
en fait c'est 22 et 10^0 d'où 22 ohms

par exemple :
472 -> 47 * 10^2 = 4700 ohms

Pour les R :
R47 = 0,47 ohms

si il est placé au milieu :
4R7 = 4,7 ohms

je pense que tu as remplacés une résistance de 22 ohms par une résistance de 0,0X ohms
c'est normal que ça a fait de la merde Very Happy

je pense que c'est pas mort du tout pour ta megadrive mais si tu en veux une normale je veux bien t'en échanger une contre la tienne pour voir à quoi ça ressemble et pour ma collec (et pour voir si je peux la réparer).

Tu me dis



oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Lun 29 Aoû 2011 - 22:10

Si tu veux on peut en parler par MP

Dreamarus
Patient contaminé

Masculin Nombre de messages : 388
Age : 23
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par oleglenorvegien le Lun 29 Aoû 2011 - 22:15

ça marche demain alors, je vais dormir a+ bonne soirée

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Switcher une MDII

Message par Dreamarus le Lun 29 Aoû 2011 - 22:24

Ok bonne nuit Wink

Dreamarus
