Besoin d'aide pour câble MD

Message par Risike le Jeu 18 Aoû 2011 - 19:47

J'ai modifié un câble vidéo e Megadrive 1 Européenne pour me faire un câble RGB pour ma Coregrafx.

Mais comme un boulet j'ai tout dessoudé et je ne sais plus dans quel sens sont les fils dans le boîtier.

Est-ce qu'un âme charitable pourrait enlever les deux vis de son boitier au milieu du câble vidéo de sa MD (l'ampli vidéo quoi) et regarder dans quel sens sont soudés les fils du côté de la péritel (en sortie).

Merci d'avance.

Risike
Patient en incubation

Masculin Nombre de messages : 75
Age : 31
Date d'inscription : 05/07/2009

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par oleglenorvegien le Jeu 18 Aoû 2011 - 20:13

tiens Wink


à gauche ça vient de la megadrive, à droite ça sort vers la TV, ça ira ?


oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par onels4 le Jeu 18 Aoû 2011 - 20:14

Salut, et voilà :


onels4
Docteur Modérateur ****
Docteur Modérateur ****

Masculin Nombre de messages : 69681
Age : 35
Localisation :
Date d'inscription : 22/05/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par oleglenorvegien le Jeu 18 Aoû 2011 - 20:28

grillé :)

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par onels4 le Jeu 18 Aoû 2011 - 20:30

@oleglenorvegien a écrit:grillé :)
Moi j'ai fait une photo, je ne suis pas allé en chercher une sur un site. :)

onels4
Docteur Modérateur ****
Docteur Modérateur ****

Masculin Nombre de messages : 69681
Age : 35
Localisation :
Date d'inscription : 22/05/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par oleglenorvegien le Jeu 18 Aoû 2011 - 20:54

@onels4 a écrit:
@oleglenorvegien a écrit:grillé :)
Moi j'ai fait une photo, je ne suis pas allé en chercher une sur un site. :)

je suis pas allé chercher sur un site mais sur une image enregistrée dans mon ordi ^^

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par onels4 le Jeu 18 Aoû 2011 - 20:55

:lol:

Risike, ça va tu peux arranger ton montage ?

onels4
Docteur Modérateur ****
Docteur Modérateur ****

Masculin Nombre de messages : 69681
Age : 35
Localisation :
Date d'inscription : 22/05/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par rastaman83 le Sam 20 Aoû 2011 - 10:01

Euh pk tu as tout desouder?Pour faire un cable RGB il va faire trois soudure et un switch,non tout dessouder.

rastaman83
Guéri miraculeux

Masculin Nombre de messages : 2528
Age : 30
Localisation : Chez moi
Date d'inscription : 01/12/2009

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par sansors le Sam 20 Aoû 2011 - 21:08

Si tu a tout dessouder , je te conseille vivement d'en profiter pour souder des nouveaux câbles a la place des anciens Very Happy Je l'ai fait sur le mien => mes yeux me disent merci.

La qualités des câbles d’origine sont pas fameuse, du moins sur mon câble que j'avais ( déjà bricoler en plus.... )



Désolé pour la qualités, c'est mon téléphone qui sert d'apn.

sansors
Patient contaminé

Masculin Nombre de messages : 334
Age : 22
Localisation : Strasbourg
Date d'inscription : 21/06/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par onels4 le Sam 20 Aoû 2011 - 21:09

C'est mieux en refaisant les soudures aux deux bouts, là où les brins du câble sont sur le PCB ? Ca m'intéresse ça beaucoup ça, et j'ai un câble d'avance.

onels4
Docteur Modérateur ****
Docteur Modérateur ****

Masculin Nombre de messages : 69681
Age : 35
Localisation :
Date d'inscription : 22/05/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par sansors le Sam 20 Aoû 2011 - 21:13

Le problème , ce n'est pas les soudures qui sont correct, c'est le câble lui même qui est moisi...

Sur le mien la masse ( qui est enfaite une sorte de gaine métallique autour des autre câbles ) c'est "casser" sur elle même : a force d'entortiller le câble, les fils de la masse se sont couper au fur et a mesure, résultat => image moyenne, j'ai donc changer le câble de masse par un vrai gros câble de bonne qualités, et profité pour changer les autres au passages, depuis c'est bien mieux Very Happy


sansors
Patient contaminé

Masculin Nombre de messages : 334
Age : 22
Localisation : Strasbourg
Date d'inscription : 21/06/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par onels4 le Sam 20 Aoû 2011 - 21:20

Ok, merci pour le topo, je ne savais pas que ça pouvait faire ça. Very Happy

onels4
Docteur Modérateur ****
Docteur Modérateur ****

Masculin Nombre de messages : 69681
Age : 35
Localisation :
Date d'inscription : 22/05/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par Risike le Dim 21 Aoû 2011 - 18:27

Ce que je ne pige pas c'est que vos deux photos sont complètement différents... Les câbles sont dans deux sens différents.

Risike
Patient en incubation

Masculin Nombre de messages : 75
Age : 31
Date d'inscription : 05/07/2009

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par sansors le Lun 22 Aoû 2011 - 12:31

Le mieux serait d'avoir la légende au niveau des broche peritel correspondant au indication du pcb

sansors
Patient contaminé

Masculin Nombre de messages : 334
Age : 22
Localisation : Strasbourg
Date d'inscription : 21/06/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par oleglenorvegien le Lun 22 Aoû 2011 - 21:52

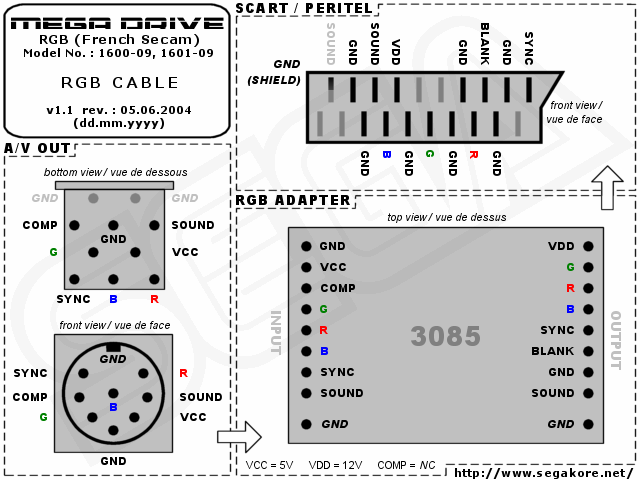

2 sens différents ?
(ne te fie pas au couleur des câbles)

ça doit pouvoir t'aider


Edit : le signal composite n'est pas câblé sur la peritel de la megadrive 1, c'est pour cela que sur le schéma tu ne le retrouves pas en sortie (et puis ça explique peut-être pourquoi sur certains nouveaux écrans on obtiens aucune image avec une megadrive 1)


Dernière édition par oleglenorvegien le Lun 22 Aoû 2011 - 21:54, édité 1 fois

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par sansors le Lun 22 Aoû 2011 - 21:54

Nickel, il y a toutes les infos nécessaire la dessus Very Happy Merci.

sansors
Patient contaminé

Masculin Nombre de messages : 334
Age : 22
Localisation : Strasbourg
Date d'inscription : 21/06/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par oleglenorvegien le Lun 22 Aoû 2011 - 21:57

@sansors a écrit:Nickel, il y a toutes les infos nécessaire la dessus Very Happy Merci.

Segakore est un bon site ^^

sinon un jour j'ai trouvé ça :

http://members.optusnet.com.au/eviltim/gamescart/gamescart.htm

ça peu peut-être t'intéresser

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par sansors le Lun 22 Aoû 2011 - 22:06

excellent Very Happy Merci, ca peut toujours servir

sansors
Patient contaminé

Masculin Nombre de messages : 334
Age : 22
Localisation : Strasbourg
Date d'inscription : 21/06/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par onels4 le Lun 22 Aoû 2011 - 22:08

Merci pour ce lien Oleg, je ne connaissais pas. thumleft

onels4
Docteur Modérateur ****
Docteur Modérateur ****

Masculin Nombre de messages : 69681
Age : 35
Localisation :
Date d'inscription : 22/05/2011

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par oleglenorvegien le Lun 22 Aoû 2011 - 22:19

de rien :)

oleglenorvegien
Guéri miraculeux

Masculin Nombre de messages : 2754
Age : 29
Localisation : un peu + à l'ouest, à l'ouest ^^
Date d'inscription : 28/05/2009

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par Okerampa le Mar 7 Mai 2013 - 10:43

Bonjour all.
Je sais que je ne me suis pas présenté, et que j'arrive en déterrant un relativement vieux sujet mais je me présenterai tout ça sûrement plus tard parce que ce forum a l'air bien cool ^^ mais j'ai une petite question : est-ce qu'on trouve quelque part comment modifier le cable MD pour le mettre sur PC Engine ? Evidemment je viens de m'acheter une nec et j'aimerais bien si possible pouvoir réutiliser un câble que j'ai.
J'ai cherché pas mal et j'en suis arrivé aux questionnements suivants :
- Le cable DIN8 est censé être en "U" pour la MD et en "C" pour une Pc Engine modifiée (disposition des pins mâles différentes)
- Il doit falloir modifier quelque chose pour prendre le son en stéréo, voire bouger des fils si on veut respecter un branchement type "sodipeng" ? (y compris, est-ce qu'on peut faire cette modif sans rerouter le signal Sync ?)

du coup je suis preneur de tout lien, aide etc.

Voilou, sega power ^^

Okerampa
Visiteur de l'hôpital

Masculin Nombre de messages : 1
Age : 36
Localisation : Paris
Date d'inscription : 07/05/2013

Revenir en haut Aller en bas

Re: Besoin d'aide pour câble MD

Message par onels4 le Mar 7 Mai 2013 - 14:48

Gaffe aux différences C et U, il y en a qui ont flingué des Neo Geo comme ça, et là si c'est la même chose pour la PCE, en flinguer à cause d'un mauvais embout serait bien dommage.

onels4
Docteur Modérateur ****
Docteur Modérateur ****

Masculin Nombre de messages : 69681
Age : 35
Localisation :
Date d'inscription : 22/05/2011

Revenir en haut Aller en bas
