[TUTO]Votre manette fonctionne mal ? Voici une solution !

Voir le sujet précédent Voir le sujet suivant Aller en bas

[TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par Exoseth le Mar 20 Avr 2010 - 18:47

Alors déjà, j'espère que c'est le bon endroit pour passer ça...

Ensuite, ce que j'aime aussi dans le rétrogaming, c'est le bricolage. Acheter une console défectueuse pas cher et lui redonner vie ! Very Happy Ca fonctionne aussi pour les manettes qui vont avec...

Et oui, qui n'a jamais acheté une (ou plusieurs) manettes pas cher à un type qui semble sortir ça d'on ne sait où... Là, le soucis, c'est qu'il arrive souvent que ces manettes fonctionnent mal...
Et c'est exactement ce qui m'est arrivé ! Dimanche, j'ai acheté deux manettes de Mega Drive et un un jeu NES pour 5€ et ce qui devait arriver arriva, les manettes merdaient ! La première avait une gêne sur la croix et sur le bouton A et la seconde n'avait aucun bouton qui ne répondait... La loose complète (sauf pour World Cup qui fonctionne impec').

Bref, prenant mon courage à deux mains (et un tournevis), je me décide de les récupérer. A noter que j'ai utilisé l'exemple d'une manette MD mais je l'ai aussi exécuté avec succès sur une manette NES, Super NES et Playstation I/II (même si pour ces manettes le remontage est chiant).

Donc pour ce tuto vous aurez besoin :

- D'une manette HS (ou presque HS)
- De vos mains
- D'un tournevis cruciforme
- D'un récipient pour les vis
- De conton-tiges
- D'un chiffon
- D'un verre rempli d'eau chaude savonneuse


En option vous pouvez prendre :

- Zebassprophet (il est toujours utile)
- Une bonne bière (belge si possible)

- Il ne faut absolument pas avoir près de soi :

- Un chien : le chien saylemal. Le chien, ça vient tourner autour de vous au risque de vous faire tomber. Le chien, ça a une queue qui se balance et qui peut tout foutre en l'air si vous travailler sur votre table de salon !
- Un enfant : Même remarque que pour le chien, sauf la queue...

Vous avez tout ? Allons-y ! Very Happy

1) Présentation de la patiente : Manette MD avec bouton START rouge. Ça a une importance que je montrerai plus bas. :)



A noter qu'elle est bien bien cadros ! Et encore, c'est rien à côté de l'autre que j'ai acheté...

2) On enlève les six vis au dos de la manette.

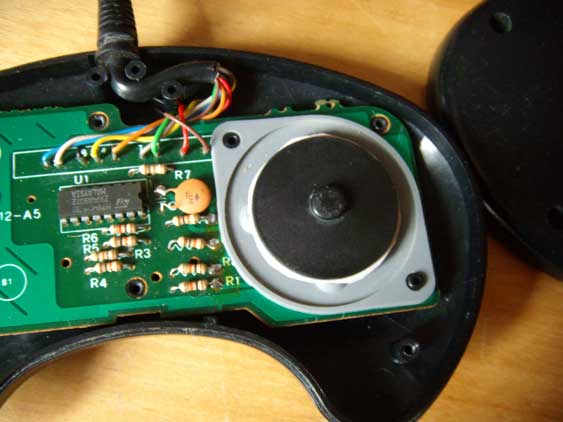

3) Et hop, on ouvre la manette. On peut voir le circuit imprimé.



(et oui, c'est aussi super sale... :/)

Et c'est là que la manette avec bouton START rouge diffère de celle avec le bouton blanc (je n'ai pas ouvert celle avec le bouton bleu)
La preuve:


4) Maintenant, on enlève délicatement le circuit imprimé en faisant gaffe aux petits caoutchoucs qui sont des fois collés et qui peuvent se perdre sous la table (et peuvent être mangés par le chien/enfant qui se promène dans le coin).



Et la preuve que les circuits des deux manettes sont différents :


5)Les boutons :


6) On plonge les boutons dans l'eau savonneuse pour dissoudre les dépôts gras de doigts qui se sont accumulés au fil du temps.


On les laisse un moment... En général, je les laisse 30-45mn... Vous pouvez donc faire ce qui vous chante ! Very Happy

7) Maintenant, nettoyer la carte. Pour se faire, imbiber un coton-tige de vinaigre blanc et nettoyer tous les endroits où un bouton doit faire contact. Vous serez étonné de la saleté de ces endroits ! Wink



Et faut que ça brille !

Rincez pour enlever l'excès de vinaigre blanc qui pourrait à terme flinguer le circuit (bon là en fait, je ne fais que répéter ce que j'ai lu ailleurs !)

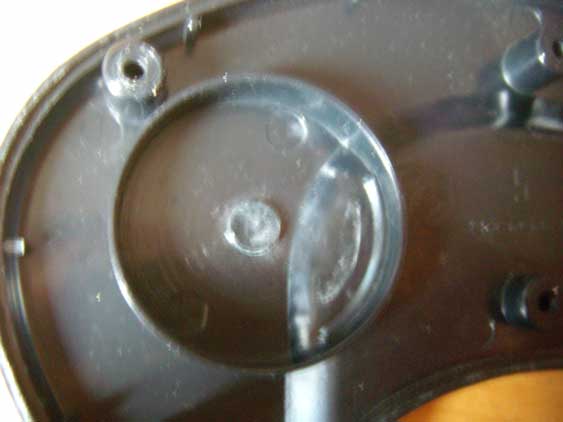

8) Nettoyer la coque en plastique de la manette

Là, rien de mieux qu'un bon passage sous l'eau avec une éponge et du liquide vaisselle.
Rincez et séchez bien ; si nécessaire au sèche cheveux.

9) Nettoyez aussi les contacteurs en caoutchouc. Pour le plaisir des yeux, le contacteur de la croix directionnelle :

Franchement, j'aimerai bien savoir comment du sable est arrivé là !

10) Remontez le tout. C'est super simple, Sega étant une entreprise bien, tous les boutons ont des détrompeurs différents.

11) Testez votre manette sans remettre les vis au cas où...

Formidable, Woody a trouvé les soldats en plastique ! La manette fonctionne ! Very Happy

12) Et voilà, vous avez récupérer une manette fonctionne pour un moment !



J'espère que ce tuto sera utile à des gens. Je sais que c'est une opération très simple mais c'est un bon commencement dans l'univers formidable de la réparation ! :)


Dernière édition par Exoseth le Ven 11 Fév 2011 - 8:49, édité 1 fois

Exoseth
Patient contaminé

Masculin Nombre de messages : 816
Age : 32
Localisation : Metz
Date d'inscription : 05/03/2010

http://www.exoseth.com

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par natsuo le Jeu 21 Oct 2010 - 13:08

J'allais faire un nouveau sujet, mais finalement ça ira bien là.

Une petite astuce pour les manettes dont les contacts de la croix directionnelle sont sur le côté arrière du circuit imprimé (apparemment celles avec le bouton start rouge).







Avec le temps, il arrive que la croix devienne inutilisable parce que les pièces en plastique, à force de frotter, s'usent, créant des "manques" qui empêchent un bon contact.



Une bonne solution pas chère si on n'a pas de pâte pour remettre le plastique à niveau, c'est de découper un disque en carton fin (genre emballage de céréales) et de l'enficher sur l'axe de la croix. Il ne faut pas qu'il dépasse trop du disque sinon il coincera avec l'arrière de la coque.







Et voilà, réparé Wink La croix sera plus "raide" pendant quelques parties. Si le contact n'est pas parfait, essayer avec différentes épaisseurs de carton, et pourquoi pas couper une partie du disque afin que la sur-épaisseur ne soit présente que là où elle est nécessaire

natsuo
Patient contaminé

Masculin Nombre de messages : 796
Age : 31
Localisation : Lyon
Date d'inscription : 11/02/2010

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par Exoseth le Ven 22 Oct 2010 - 8:51

cheers

Pas mal l'astuce !

Exoseth
Patient contaminé

Masculin Nombre de messages : 816
Age : 32
Localisation : Metz
Date d'inscription : 05/03/2010

http://www.exoseth.com

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par Arioch le Ven 22 Oct 2010 - 10:17

@Exoseth a écrit:Alors déjà, j'espère que c'est le bon endroit pour passer ça...


- Il ne faut absolument pas avoir près de soi :

- Un chien : le chien saylemal. Le chien, ça vient tourner autour de vous au risque de vous faire tomber. Le chien, ça a une queue qui se balance et qui peut tout foutre en l'air si vous travailler sur votre table de salon !
- Un enfant : Même remarque que pour le chien, sauf la queue...


a noter que les rats si ils sont dans leurs cage peuvent etre pres du docteure en pleine operation sinon ils sont a proscrire (en plus ca bouffe tout a une vitesse incroyable) les chats aussi sont a proscrire ou alors ils mijottent dans la guinness ...

les copines par contre si elles sont interresses par les vieux jeux sont compatibles et peuvent meme se rendre utiles

Arioch
Patient contaminé

Masculin Nombre de messages : 675
Age : 40
Localisation : 1 rue cabanis 75014 paris
Date d'inscription : 19/09/2010

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par sian391 le Mar 26 Oct 2010 - 8:01

Super tuto bien présenté.

Pourquoi ils ne sont pas épinglé ces topics ? (Le Topic des alimentations officielles...)

sian391
Patient en incubation

Masculin Nombre de messages : 26
Age : 34
Date d'inscription : 17/10/2010

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par Invité le Mar 26 Oct 2010 - 8:17

Super le tuto :!:

Invité
Invité


Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par Invité le Mer 9 Fév 2011 - 18:43

Intérressant ! Very Happy

Invité
Invité


Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par Exoseth le Jeu 10 Fév 2011 - 9:55

Merci à vous ! Very Happy

Exoseth
Patient contaminé

Masculin Nombre de messages : 816
Age : 32
Localisation : Metz
Date d'inscription : 05/03/2010

http://www.exoseth.com

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par xpq21 le Jeu 10 Fév 2011 - 23:54

Sympa de faire partager ton expérience :!: :)
Ca me sera utile...

Wink

xpq21
Patient en incubation

Masculin Nombre de messages : 46
Age : 41
Localisation : 59, le Nord !
Date d'inscription : 02/02/2011

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par lessthantod le Sam 12 Mar 2011 - 16:57

Je détère ce topic pour savoir si quelqu'un aurait une solution/tuto pour réparer les contacteurs en caoutchouc déchirés d'une manette. A force de pressions sur les 4 directions de la croix et sur les boutons d'action, le caoutchou s'est tout simplement déchiré autour des contacteurs. Je doute qu'il y ait une solution miracle à celà :cry: , mais sait-on jamais? Rolling Eyes

lessthantod
Docteur Modérateur **
Docteur Modérateur **

Masculin Nombre de messages : 47734
Age : 34
Localisation : Ô Toulouuuse
Date d'inscription : 28/07/2009

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par B3ND3R le Sam 12 Mar 2011 - 17:16

Super tuto, merci!!

B3ND3R
Patient contaminé

Masculin Nombre de messages : 200
Age : 36
Date d'inscription : 18/06/2010

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par lessthantod le Dim 13 Mar 2011 - 18:00

@lessthantod a écrit: Je détère ce topic pour savoir si quelqu'un aurait une solution/tuto pour réparer les contacteurs en caoutchouc déchirés d'une manette. A force de pressions sur les 4 directions de la croix et sur les boutons d'action, le caoutchou s'est tout simplement déchiré autour des contacteurs. Je doute qu'il y ait une solution miracle à celà :cry: , mais sait-on jamais? Rolling Eyes

... personne pour m'éclairer? N'y aurait-il aucune méthode miracle pour réparer les caoutchou déchirés autour des contacteurs?

lessthantod
Docteur Modérateur **
Docteur Modérateur **

Masculin Nombre de messages : 47734
Age : 34
Localisation : Ô Toulouuuse
Date d'inscription : 28/07/2009

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par Invité le Dim 13 Mar 2011 - 18:12

Un peu de colle entre les parties déchirées, et attendre 48h de séchage total.

En revanche, dur de trouver la bonne colle.... Confused

Invité
Invité


Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par lessthantod le Dim 13 Mar 2011 - 18:18

ça m'avais traversé l'esprit, j'ai de la super glue mais je doute que ça tienne dans la durée et c'est coton pour l'appliquer proprement sur un cacoutchou aussi fin. Je me tate à expérimenter la super glue, et de toute façon je vois pas comment faire autrement!

lessthantod
Docteur Modérateur **
Docteur Modérateur **

Masculin Nombre de messages : 47734
Age : 34
Localisation : Ô Toulouuuse
Date d'inscription : 28/07/2009

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par natsuo le Dim 13 Mar 2011 - 18:21

Essaye d'en trouver ailleurs, sur des claviers d'ordinateur par exemple.

natsuo
Patient contaminé

Masculin Nombre de messages : 796
Age : 31
Localisation : Lyon
Date d'inscription : 11/02/2010

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par Atardi le Dim 13 Mar 2011 - 18:37

je viens de réparer une manette master system, c'est encore plus chiant à réparer qu'une manette megadrive.

Atardi
Patient contaminé

Masculin Nombre de messages : 637
Age : 66
Date d'inscription : 25/04/2009

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par lessthantod le Dim 13 Mar 2011 - 18:40

Pour les boutons d'action ça pourrait être faisable, mais pour la croix directionnelle ça me semble plus délicat à trouver vu la forme particulière du caoutchou. Je vais plutôt me lancer dans l'expérimentation de la super glue même si j'en attends pas de miracle!

lessthantod
Docteur Modérateur **
Docteur Modérateur **

Masculin Nombre de messages : 47734
Age : 34
Localisation : Ô Toulouuuse
Date d'inscription : 28/07/2009

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par buble54 le Dim 13 Mar 2011 - 18:46

et la même chose est faisable avec les manettes snes cependant le plastique est plus fragile et souvent si l'on ne fait pas attention les pas de vis cassent...

Pour les manettes PS2 c est beaucoup mais alors beaucoup plus galère mais le même procédé fonctionne si vos stick sont encore en état correct ...

Pour la première xbox j'ai pas réussi :cry:

buble54
Patient incurable

Masculin Nombre de messages : 1526
Age : 36
Localisation : Strasbourg et Nancy
Date d'inscription : 12/06/2010

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par QuickShot le Jeu 20 Juin 2013 - 16:57

Bonjour,

J'ai tenté le disque de carton fin à l'arrière, pour la croix directionnelle.
Entre le nettoyage et ça, les contacts sont bien meilleurs mais la croix semble avoir un balai dans le c*l !
Sans doute à réserver aux plus dégradées par les heures de jeux.

Merci !

J'en profite pour évoquer la vaseline... Restons dans le sujet, je vous prie !
Je cherchais quel produit utiliser pour réduire les frottements des joysticks n64...

http://www.gamopat-forum.com/t57704-une-autre-astuce-pour-les-joystick-nintendo-64

J'en ai également mis un peu là où le-dit cercle directionnel vient frotter contre la coque arrière de la manette...

QuickShot
Visiteur de l'hôpital

Masculin Nombre de messages : 6
Age : 36
Localisation : BE
Date d'inscription : 17/06/2013

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par lebanni le Jeu 20 Juin 2013 - 21:32

Bsr les gamopats
Quelqu'un a essayé de réparer un pad master system complètement élimé/cassé sur son contour (la partie qui appuie sur le caoutchouc) ?

lebanni
Guéri miraculeux

Masculin Nombre de messages : 2532
Age : 43
Localisation : Contres (41)
Date d'inscription : 06/01/2009

Revenir en haut Aller en bas

Re: [TUTO]Votre manette fonctionne mal ? Voici une solution !

Message par TheWindMaker le Jeu 28 Juil 2016 - 11:25

Hi, thanks Exoseth & Natsuo pour ces tutos très cool.
