soucis affichage megadrive jap sur tele pal

Voir le sujet précédent Voir le sujet suivant Aller en bas

soucis affichage megadrive jap sur tele pal

Message par Goulbito le Lun 29 Sep 2008 - 16:12

Resolument decidé a recuperer toutes les consoles que j'ai eu dans mon enfance je viens de recup une megadrive...

les jeux tournent, la manette repond nickel, mais j'ai un leger (?) problème d'affichage...

les jeux sont extremement lumineux... 'ai modifié reglage de la télé meme avec la lumi au minimun ca reste moche et ca fait mal aux yeux ( comment c'est par ce que c'est une megadrive Twisted Evil j'anticipe pour les anti-md...)

savez d'ou cela peut venir ? cable ? la console en elle meme? ma tele ?

si vous pouvez eclairer ma lanterne... (et non je n'ai pas de cable dispo pour faire des essais avec un autre...)


Dernière édition par Goulbito le Lun 1 Déc 2008 - 17:33, édité 1 fois

Goulbito
Patient contaminé

Masculin Nombre de messages : 157
Age : 37
Localisation : Dans les restes de la station MIR
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par ced101 le Lun 29 Sep 2008 - 16:22

c'est une md1 ou 2 ?

ced101
Infirmier

Masculin Nombre de messages : 3197
Age : 44
Localisation : Angers ou presque
Date d'inscription : 15/03/2007

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par Goulbito le Lun 29 Sep 2008 - 16:24

une md 1

Goulbito
Patient contaminé

Masculin Nombre de messages : 157
Age : 37
Localisation : Dans les restes de la station MIR
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par ced101 le Lun 29 Sep 2008 - 16:30

ca doit venir du boitier rgb
t'au ps une master system par hasard, c'est le meme cable Confused:

ced101
Infirmier

Masculin Nombre de messages : 3197
Age : 44
Localisation : Angers ou presque
Date d'inscription : 15/03/2007

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par Goulbito le Lun 29 Sep 2008 - 16:33

et non pas encore mais c'est sur ma liste de course ^^

en meme temps on me l'a donnée je l'ai deterré d'un sac de poussiere qui trainait au fond du garage d'un pote... m'etonnerais pas que le cable soit abimé...

mais sinon tout va bien l'image est juste trop lumineuse, pas de saccade ou de strie ou autre comme avec un faux contact...

j'attendrais d'avoir recup une ms pour verifier ca...si t'as une autre idée en attendant merci pour l'coup main :)

Goulbito
Patient contaminé

Masculin Nombre de messages : 157
Age : 37
Localisation : Dans les restes de la station MIR
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par booba26 le Lun 29 Sep 2008 - 19:59

Peu être un faux contact au niveau de la prise DIN de video...

booba26
Patient incurable

Masculin Nombre de messages : 1220
Age : 32
Localisation : Montelimar
Date d'inscription : 22/03/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par Goulbito le Lun 29 Sep 2008 - 20:57

je vais me renseigner pour trouver la prise DIN

mais que puis je faire si c'est bien cela (a part remplacer le cable ?)

Goulbito
Patient contaminé

Masculin Nombre de messages : 157
Age : 37
Localisation : Dans les restes de la station MIR
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par ced101 le Lun 29 Sep 2008 - 21:02

@Goulbito a écrit:je vais me renseigner pour trouver la prise DIN

mais que puis je faire si c'est bien cela (a part remplacer le cable ?)

la prise DIN c'est là où tu branches le cable video sur la console
sur le md1, il arrive que les soudures (à l'intérieur de la console donc) cassent et provoquent divers problemes video
Bien que je n'ai jamais vu celui là, ca peut valoir le coup de vérifier quand même

ced101
Infirmier

Masculin Nombre de messages : 3197
Age : 44
Localisation : Angers ou presque
Date d'inscription : 15/03/2007

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par Goulbito le Sam 4 Oct 2008 - 11:02

Bon

apres balade sur le fofo j'ai realisé que le cable peritel que j'ai n'est pas comme les autres...pas de "boitrier" noir au milieu du fil... je me dit que cela vient donc de ca...

je recuperere une master system... le cable peritel etant le meme que pour la megadrive j'me dit cool ca va marcher.... ben non... c'est pire avec ce cable (qui lui a bien le petit boitier)

l'ecran est deformé en zig zag se balancant de gauche a droite avec le cable MS comme ca :shaking2:

et avec le cable sans boitier une luminosité qui rend cela jouable... :no

si quelqu'un a une idée... j'en appel aux specialistes sega !!

ps: si je peux eviter d'ouvrir la console cela m'arrangerait.... je ne le ferait qu'en dernier recours...

edit: je vais voir de mettre des photo de l'ecran et des cables... peu etre que ca en mettra certains sur la piste d'une solution a mon pb

Goulbito
Patient contaminé

Masculin Nombre de messages : 157
Age : 37
Localisation : Dans les restes de la station MIR
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par Goulbito le Ven 10 Oct 2008 - 12:27

up

toujours pas trouvé de solution, ni avec cable megadrive, ni cable MS, le pb reste le meme

j'ai ouvert la console et toutes les prises sont apparement ok


Goulbito
Patient contaminé

Masculin Nombre de messages : 157
Age : 37
Localisation : Dans les restes de la station MIR
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par leZone le Ven 10 Oct 2008 - 12:31

- numéro de modèle de la console ?
- photo et descriptif de ta TV ? j'espère que c'est pas une daube de lcd ?
- photo du bug en cours sur la tv pour voir ce que ça rend

question bête : as tu testé sur une autre tv ? genre 36 cm à tube

leZone
Docteur **
Docteur **

Masculin Nombre de messages : 6901
Age : 43
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par Goulbito le Ven 10 Oct 2008 - 15:28

Donc tout d'abord le N° de serie de la console :

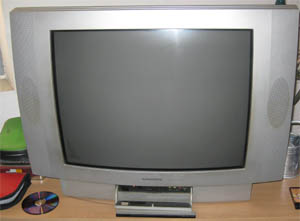

Pour la tele :
grundig elegance 70 Cm 100 Hz pas du tout plate, a tube et pas toute jeune...

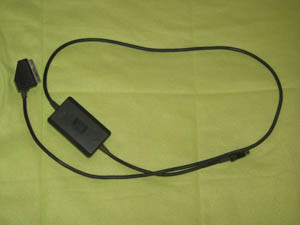

Ensuite avec le premier cable : (celui que l'on m'a donné avec la console)

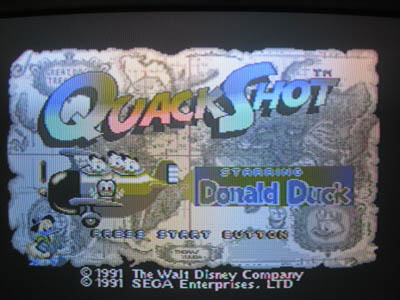

cela donne : (sachant que ce con d'appareil photo corrige la luminosité, pas trop la couleur, faut se fire que c'est encore plus brillant que sur la photo alors que la luminosité de la tele est au mini...)





les deux premieres montrent bien les couleurs a chier... la derniere le pb de luminosité (moins flagrant sur la photo qu'en face de la tv)

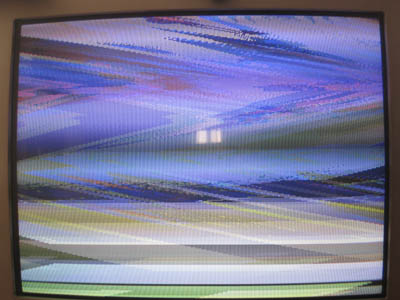

Avec le cable de ma master system :


c'est encore plus franc ca donne :



et non je n'ai pas pu tester sur tele 36cm a tube pour la simple raison que j'en ai pas et encore moins dans mon entourage...

si ca peut vous aider a m'aider... car la je sais plus...

Goulbito
Patient contaminé

Masculin Nombre de messages : 157
Age : 37
Localisation : Dans les restes de la station MIR
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par johnl bickel le Ven 10 Oct 2008 - 17:17

Youpi !
T'as une Mégadrive Jap. !
Alors il y a de grandes chances que le souci vienne des cables, ou alors ta TV ne gère pas le NTSC (ce qui est quand même rare).
En cherchant un peu, j'ai trouvé comment modifier le cable RGB de Mastersystem européen pour qu'il gère les consoles jap.
Il s'agit d'une différence de synchronisation de signal entre les 2 consoles (jap et euro) qui est à l'origine du "mauvais fonctionnement" du cable RGB.
Pour l'autre cable, il m'a l'air ne pas correspondre avec la MD (pas de boitier). mais après tout, j'y connais pas grand chose.
Bon, pour modifier le cable de la Mastersystem, il y a 2 solutions : une modif pour passer le signal NTSC (en sachant que ça marchera plus pour du PAL), ou mettre un switch permettant de choisir entre le PAL et le NTSC.
Ma femme avait besoin de l'APN aujourd'hui, alors je ferais des photos ce soir pour montrer la marche à suivre.

Après, LeZone est quand même plus reconnu que moi dans le domaine de la chirurgie électro-gamesque. Aussi vaut-il mieux attendre son avis.

johnl bickel
Patient contaminé

Masculin Nombre de messages : 865
Age : 36
Localisation : La Hiaute (Savoie)
Date d'inscription : 20/05/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par Goulbito le Ven 10 Oct 2008 - 17:59

ha ben deja on avance... Very Happy

le gars qui me l'a offerte m'avait dit qu'elle etait pal... donc j avoue je l'ai cru sans forcement vérifier...

Le cable sans boitier est d'apres lui le cable d'origine de la console (mais bon comme il me l'a ressorti d'un vieux sac en papier qui croulait sous des tonnes de trucs dans son garage je me mefie de sa memoire sur ce coup la...)

j'attend la marche a suivre pour tester tout ca... comme je n'ai qu'un cable pour ma master system j'vais surement prendre l'option du switch...si les manips ne sont pas trop compliquées pour l'installer... sinon je choperais un autre cable pour faire la modif definitive (qui a priori devrait etre plus simple vu qu'il n'y a pas de composant a rajouter...enfin d'apres ce que j'ai cru comprendre)

merci en tout cas pour cette avancée ^^ en attendant la suite

Goulbito
Patient contaminé

Masculin Nombre de messages : 157
Age : 37
Localisation : Dans les restes de la station MIR
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par ced101 le Ven 10 Oct 2008 - 18:22

c'est donc celle ci ta console ?

http://www.system-cfg.com/detailconsole.php?ident=62

ced101
Infirmier

Masculin Nombre de messages : 3197
Age : 44
Localisation : Angers ou presque
Date d'inscription : 15/03/2007

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par booba26 le Ven 10 Oct 2008 - 18:32

Les megadrive made in japan sont à coup sur des modèles ntsc, les modèles euros sont bien souvent fabriqué en malaysie, et autre china Wink

booba26
Patient incurable

Masculin Nombre de messages : 1220
Age : 32
Localisation : Montelimar
Date d'inscription : 22/03/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par johnl bickel le Ven 10 Oct 2008 - 19:40

Bon,personnellement, je ne suis pas un adepte de l'interrupteur de partout, alors je ne me suis pas embêté avec un switch, surtout qu'il y a pas ben d'place dans l'boîtier...
J'en profite pour demander la réelle utilité du swicht zonage/dézonnage du switch ultime SNIN (y-a-t-il des jeux qui imposent le zonage de la console pour tourner ?).
Revenons à nos moutons.
D'abord, on regarde l'intérieur du boîtier. Il n'y que 2 vis à ôter.
Désolé pour l'image, mais avec un flash on voit rien.

En clair, le signal de synchronisation arrive par le fil violet (plot bleu), est traité, puis repart dans la même couleur de l'autre côté (plot rouge).
Déjà, il faut séparer les plots vert et en rouge qui se trouvent sur la même piste (à gauche) : on gratte à l'Opinel la couche de cuivre (coupe en orange).
Ensuite, pour passer en direct (sans modification du signal, pour pouvoir passer le NTSC), il suffit de raccorder les plots rouge et bleu.

Pour pouvoir switcher entre les 2, il faut un switch on/on à 3 broches. Il suffit de mettre le plot de sortie au milieu (rouge), qui sera alimenté à loisirs par le signal modifié d'un côté (vert) ou par le signal direct non modifié de l'autre (bleu).

Je sais pas si je suis bien clair, c'est la première fois que je tente une explication.

johnl bickel
Patient contaminé

Masculin Nombre de messages : 865
Age : 36
Localisation : La Hiaute (Savoie)
Date d'inscription : 20/05/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par ced101 le Ven 10 Oct 2008 - 19:42

@johnl bickel a écrit:Bon,personnellement, je ne suis pas un adepte de l'interrupteur de partout, alors je ne me suis pas embêté avec un switch, surtout qu'il y a pas ben d'place dans l'boîtier...
J'en profite pour demander la réelle utilité du swicht zonage/dézonnage du switch ultime SNIN

oui certains jeux ne passent avec aucun adaptateur

ced101
Infirmier

Masculin Nombre de messages : 3197
Age : 44
Localisation : Angers ou presque
Date d'inscription : 15/03/2007

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par johnl bickel le Ven 10 Oct 2008 - 19:53

@ced101 a écrit:
@johnl bickel a écrit:J'en profite pour demander la réelle utilité du swicht zonage/dézonnage du switch ultime SNIN
oui certains jeux ne passent avec aucun adaptateur

Il ne s'agit pas là d'adaptateur, mais de shunter les chips de zonage. S'ils sont désactivés, pourquoi laisser la possibilité de les réactiver ? Les jeux ont-ils un feed-back des chips ? Les jeux PAL que j'ai essayé fonctionnent parfaitement avec les chips désactivés. Quels sont les jeux qui ne fonctionnent pas sans puce de zonage ?
Enfin, là, je suis plutôt hors sujet. Mes excuses à Goulbito.

johnl bickel
Patient contaminé

Masculin Nombre de messages : 865
Age : 36
Localisation : La Hiaute (Savoie)
Date d'inscription : 20/05/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par leZone le Ven 10 Oct 2008 - 20:54

@johnl bickel a écrit:Youpi !
T'as une Mégadrive Jap. !
tout à fait, une HAA-2510 est une vraie megadrive JAPonaise, en vrai 60Hz et en vrai NTSC (et qu'on trouve de moins en moins facilement en france d'ailleurs)

ce que tu vois sur ta TV, l'impression de couleurs dégeu et de luminosité bizarre, c'est tout simplement qu'elle n'est pas compatible NTSC

le cable péritel "simple" que tu as avec ta console EST le cable péritel normal des consoles JAP (j'ai le même, ma tv est compatible NTSC et donc j'ai les bonnes couleurs) (rumeur: on dit qu'il est compatible avec la neo geo aes)

3 solutions :
- achètes une TV compatible NTSC (si tu as 2 péritel sur ta tv, essaye les deux, parfois le signal passe sur l'un et pas sur l'autre)
- trouve un convertisseur NTSC-> PAL, et prépare la monnaie car ça coute bonbon
- achète un vieux magnétoscope compatible NTSC et tu transitera via le scope pour remonter la vidéo sur ta TV en passant par le signal d'antenne (un scope branché en péritel sur la tv, dans 90% des cas, va bêtement renvoyer le signal à la TV sans le convertir et n'aura donc aucun effet)


dernier truc : qui dit console jap, dit zonage jap
certains jeux PAL (francais si tu veux) ne marcheront pas du tout (à cause des protections, surtout les jeux Konami et les jeux avec boite bleue ou sortis après 1993), ou si ils passent seront accelerés ou déformés
par contre, des jeux comme Sonic ont été ralentis sur les MD PAL, le jeu retrouvera donc sa vraie vitesse sur ta MD JAP
un truc marrant aussi, c'est street of rage, si tu l'essaye sur une MD JAP, le titre du jeu va se changer en Bare Knuckles, comme quoi la cartouche communique bien avec la console et peut s'adapter à sa "région"

un ptit commentaire sur la modif du boitier vidéo sega : de ce que j'en comprend, ce que tu fais ne modifie que le renvoi du signal, le signal restera en NTSC et restera donc pourri sur sa tv non compatible
quand on a le vrai cable MD JAP, pas besoin de bidouiller un boitier sega europeen, la console jap n'en a pas besoin
après je me gourre peut etre, je n'ai jamais investigué la dessus

leZone
Docteur **
Docteur **

Masculin Nombre de messages : 6901
Age : 43
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par Goulbito le Ven 10 Oct 2008 - 22:13

ok ok tout devient plus clair...

au moins je sais que j'aurais pas a tripoter dans l'boitier et ca c'est un plus...

j'ai un vieux magneto ntsc qui date de l'epoque ou j'importais des animes ricain... par contre je sais plus ou il est depuis le temps...

des que je le retrouve je fais ces test en passant par cable antenne, je sens que c'est la meilleure solution

en tout cas merci de votre aide meme si je peux pas jouer pour le moment ou moins j'ai compris d'ou cela venait et ca c'est beau cheers

Goulbito
Patient contaminé

Masculin Nombre de messages : 157
Age : 37
Localisation : Dans les restes de la station MIR
Date d'inscription : 25/09/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par johnl bickel le Sam 11 Oct 2008 - 12:22

Je m'incline devant LeZone...
Pour ma part, je n'avais pas le cable péritel (console achetée en full loose). Alors j'ai tripatouillé un RGB européen.
C'était ma justification pour l'image brouillée dûe à l'usage du RGB européen.

johnl bickel
Patient contaminé

Masculin Nombre de messages : 865
Age : 36
Localisation : La Hiaute (Savoie)
Date d'inscription : 20/05/2008

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par leZone le Sam 11 Oct 2008 - 12:31

@johnl bickel a écrit:Pour ma part, je n'avais pas le cable péritel (console achetée en full loose). Alors j'ai tripatouillé un RGB européen.
C'était ma justification pour l'image brouillée dûe à l'usage du RGB européen.
tu as bien fait, le cable d'origine est souvent "perdu", ton astuce servira surement à d'autres

Goulbito: pense à changer ton titre de topic en md jap et non plus europeene, ça pourra servir à d'autres Wink

leZone
Docteur **
Docteur **

Masculin Nombre de messages : 6901
Age : 43
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par elodiebo le Sam 11 Oct 2008 - 13:02

Le Zone, quand tu dis vieux magneto, c'est de quand environ, c'est quoi les caractéristiques qu'il doit avoir ? Wink

elodiebo
Interne
Interne

Féminin Nombre de messages : 12958
Age : 33
Localisation : Montpellier
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par leZone le Sam 11 Oct 2008 - 15:12

@elodiebo a écrit:Le Zone, quand tu dis vieux magneto, c'est de quand environ, c'est quoi les caractéristiques qu'il doit avoir ? Wink
souvent c'est marqué dessus "multistandard", pal, secam, mesecam, ntsc

je dirais après 1982 et avant 1995, faut tester
en broc ou chez emaus un truc du genre du peux trouver ça pour 5 euros, ou dans une déchetterie par exemple
c'est pas grave si il ne marche pas pour les cassettes, genre 4 tetes machin on s'en fout, l'important c'est l'entrée peritel et compatible ntsc

les trop récents n'envoient plus le signal par l'antenne mais seulement la pértiel et ne convertissent pas les entrées, donc c'est pas bon

peut être même que les plus vieux marchent, les v2000 (non vhs) mais gâre au signal en prise d'antenne qui risque d'être crado (vieillissement des composants) ou qui risque de ne pas être capté par une tv récente (le VHF surtout qui est dans les choux)

perso j'utilise le mien différement : pour passer des consoles en prise d'antenne comme mon videopac+ et mon intellivision, pourtant le videopac est en canal UHF 32 mais il ne passe pas sur ma télé 16/9 à tube, alors que via le scope et sa sortie péritel ça marche bien en couleur avec le son impec

leZone
Docteur **
Docteur **

Masculin Nombre de messages : 6901
Age : 43
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

Re: soucis affichage megadrive jap sur tele pal

Message par Contenu sponsorisé Aujourd'hui à 8:52


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
