Re: astuces pour GENESIS ?

Message par elodiebo le Lun 24 Nov 2008 - 16:10

Bon, ça y est j'ai démonté.

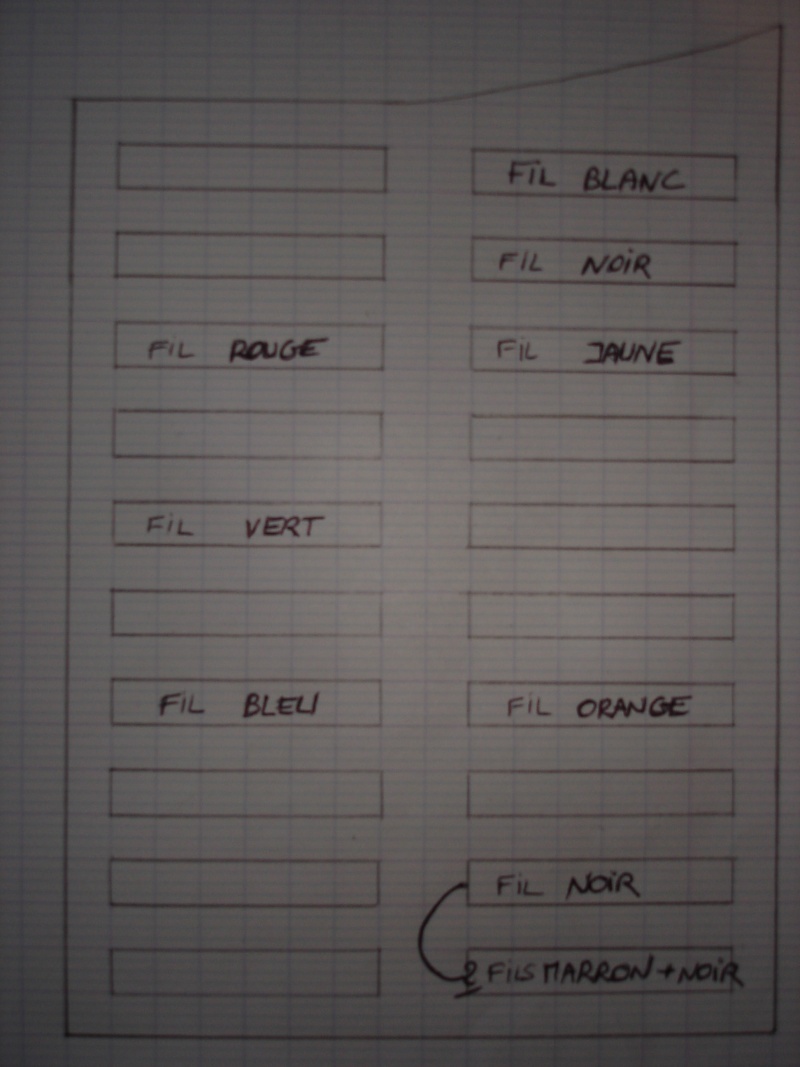

Voici la photo (on y voit rien désolée Embarassed ) et le schéma :





Il y a un fil noir qui relie deux broches... scratch

elodiebo
Interne
Interne

Nombre de messages : 12958
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par elodiebo le Mar 25 Nov 2008 - 16:24

help

elodiebo
Interne
Interne

Féminin Nombre de messages : 12958
Age : 33
Localisation : Montpellier
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par leZone le Mar 25 Nov 2008 - 16:31

j'arrive Mr. Green

leZone
Docteur **
Docteur **

Masculin Nombre de messages : 6901
Age : 43
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par elodiebo le Mar 25 Nov 2008 - 16:33

:lol: :lol: :lol:
T'inquiètes, il y a cinq minutes, mais je pensais que tu l'avais pas vu Wink
Merci de m'aider, c'est gentil de ta part Wink

elodiebo
Interne
Interne

Féminin Nombre de messages : 12958
Age : 33
Localisation : Montpellier
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par keneda' le Mar 25 Nov 2008 - 16:35

Un petit post inutile, juste pour vous dire qu'étant un fan de schéma, je prend mon pied en regardant celui-ci.

keneda'
Docteur *
Docteur *

Masculin Nombre de messages : 7318
Age : 30
Localisation : Forbach
Date d'inscription : 13/02/2008

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par elodiebo le Mar 25 Nov 2008 - 16:36

@keneda' a écrit:Un petit post inutile, juste pour vous dire qu'étant un fan de schéma, je prend mon pied en regardant celui-ci.

lol!
Ok, je sais je dessine mal Twisted Evil

elodiebo
Interne
Interne

Féminin Nombre de messages : 12958
Age : 33
Localisation : Montpellier
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par keneda' le Mar 25 Nov 2008 - 16:39

@elodiebo a écrit:
@keneda' a écrit:Un petit post inutile, juste pour vous dire qu'étant un fan de schéma, je prend mon pied en regardant celui-ci.

lol!
Ok, je sais je dessine mal Twisted Evil


Non non, c'était très bien je te rassure

keneda'
Docteur *
Docteur *

Masculin Nombre de messages : 7318
Age : 30
Localisation : Forbach
Date d'inscription : 13/02/2008

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par elodiebo le Mar 25 Nov 2008 - 16:40

Ouh le vilain mensonge Razz
En tout cas j'ai rien compris à ce que j'ai dessiné Mr. Green

elodiebo
Interne
Interne

Féminin Nombre de messages : 12958
Age : 33
Localisation : Montpellier
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par keneda' le Mar 25 Nov 2008 - 16:43

@elodiebo a écrit:Ouh le vilain mensonge Razz
En tout cas j'ai rien compris à ce que j'ai dessiné Mr. Green


Mais pourquoi c'est un très jolie gratte-ciel voyons Razz

keneda'
Docteur *
Docteur *

Masculin Nombre de messages : 7318
Age : 30
Localisation : Forbach
Date d'inscription : 13/02/2008

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par elodiebo le Mar 25 Nov 2008 - 16:49

@keneda' a écrit:
@elodiebo a écrit:Ouh le vilain mensonge Razz
En tout cas j'ai rien compris à ce que j'ai dessiné Mr. Green


Mais pourquoi c'est un très jolie gratte-ciel voyons Razz

Oui à 10 étages Mr. Green
Bon j'arrête de pourrir le topic Wink

elodiebo
Interne
Interne

Féminin Nombre de messages : 12958
Age : 33
Localisation : Montpellier
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par keneda' le Mar 25 Nov 2008 - 16:50

@elodiebo a écrit:
@keneda' a écrit:
@elodiebo a écrit:Ouh le vilain mensonge Razz
En tout cas j'ai rien compris à ce que j'ai dessiné Mr. Green


Mais pourquoi c'est un très jolie gratte-ciel voyons Razz

Oui à 10 étages Mr. Green
Bon j'arrête de pourrir le topic Wink


Je crois que c'es ma faute Embarassed sorry

keneda'
Docteur *
Docteur *

Masculin Nombre de messages : 7318
Age : 30
Localisation : Forbach
Date d'inscription : 13/02/2008

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par leZone le Mar 25 Nov 2008 - 17:17

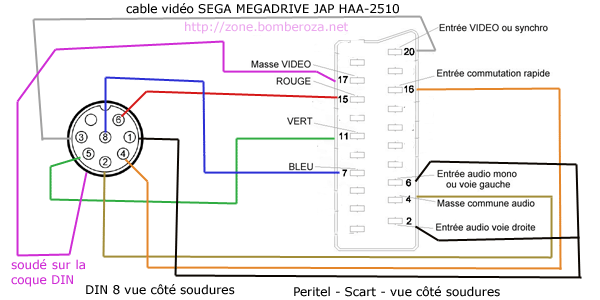

voici mon cable :


testé sur Megadrive japonaise (la vraie) HAA-2510

- sur moniteur RVB : tout mache impecable, testé avec Out Run jap; out run europeen, sonic 1 europeen ; pas de bandes noires, ça va vite !!!
- sur TV 16/9 à tube : testé avec Out Run JAP : reconnu comme signal RGB ; pas de bandes noires, même en forçant le mode écran en 4/3
- sur TV LCD 4/3 : reconnu comme signal NTSC, pas de bandes noires, couleurs un peu dégeulasses mais le LCD ça pue donc tout est normal

leZone
Docteur **
Docteur **

Masculin Nombre de messages : 6901
Age : 43
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par leZone le Mar 25 Nov 2008 - 17:37

analyse de ton cable maintenant :

les choses à voir mais pas dangereuses sur ta péritel :
- pin 17 : il n'y a pas la masse vidéo ; la péritel compense en interne, donc ya pas mort d'homme mais c'est pas propre
- pin 8 : ton fil orange est peu utile ; commutation lente pour que la tv bascule en mode AV

les trucs déjà plus bizarres voir non conformes, court circuits
- pin 2 : audio droite, devrait être relié à pin 6 audio gauche (&mono) et pas au pin 4 qui est la masse (court circuit)
(tu dois avoir un son pourri, ou alors ton dessin est foireux Wink )

sinon tu as bien les rouge+vert+bleu aux bons endroits
l'image synchro est aussi au bon endroit
le pin16 commutation rapide permet selon le voltage de dire si tu es en composite ou en RGB, donc c'est bon, ça doit marcher

pour le son j'ai comme un énorme doute de court circuit entre le audio droite et la masse audio (pin 2 et 4)

si tu as un fer à souder, une lampe de poche et une loupe, re-cable
un truc simple à faire aussi, c'est de vérifier ta DIN par rapport à mon shéma


je pense que si tu coupes le pin 8 fil orange, tu devras passer manuellement ta TV en mode AV, mais tu empêches aussi ta tv de changer de format
ce pin 8 : commuation lente, permet en effet de spécifier selon le voltage qui passe dedans, le format de l'image
normalement, ça sert à dire à la TV que le signal est en 4/3 ou 16/9
il est donc possible que ta TV, même si c'est une 4/3, soit capable d'ajouter toute seule des bandes noires si elle croit qu'on lui balance un signal 16/9

essaye de couper le fil ORANGE (pin8) sur ton shéma

leZone
Docteur **
Docteur **

Masculin Nombre de messages : 6901
Age : 43
Localisation : 49
Date d'inscription : 08/11/2005

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par elodiebo le Mar 25 Nov 2008 - 20:07

Merci pour toutes tes explications précieuses Wink

Je vais tenter de couper le fil Mr. Green

elodiebo
Interne
Interne

Féminin Nombre de messages : 12958
Age : 33
Localisation : Montpellier
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par elodiebo le Lun 22 Déc 2008 - 15:26

Bon, j'ai démonté ma jap. En fait elle était zonnée pour s'adapter à la zone euro... Donc, j'ai un copain qui me l'a rezonnée en jap...
Du coup, le 50 Hz venait de là Mr. Green
Apparemment, elle a été modifiée aussi à la sortie vidéo. Par contre, maintenant, l'image est pas nette... Confused

A suivre, je vais couper le fil orange bientot ! Razz

elodiebo
Interne
Interne

Féminin Nombre de messages : 12958
Age : 33
Localisation : Montpellier
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par elodiebo le Dim 28 Juin 2009 - 13:44

Bon, 10 ans après, j'ai enfin fait modifier une peritel Pal pour faire passer mes MD jap et Pal Asia... Tout fonctionne nickel ! cheers

Et j'ai enfin ma réponse, les Pal Asia sont bien en 60 Hz... Wink
Comme quoi sur le net, il y a beaucoup de conneries qui circulent, c'est marqué partout qu'elles sont 50 Hz...

elodiebo
Interne
Interne

Féminin Nombre de messages : 12958
Age : 33
Localisation : Montpellier
Date d'inscription : 12/05/2007

Revenir en haut Aller en bas

Re: astuces pour GENESIS ?

Message par Invité le Ven 18 Déc 2009 - 9:42

Y'a de tout sur la MegaDrive...
PAL 50
SECAM 50 (je ne suis pas sûr qu'il existe vraiment en natif... c'est le boîtier qui le crée pour moi)
PAL 60
NTSC 60

La broche No 20 de la peritel sur vos MD JAP c'est quoi...
Une synchro, du composite ?
Les deux Razz ?
